सही लोड सेल कैसे चुनें: एक भू-तकनीकी इंजीनियर चयन मार्गदर्शिका

बांध एंकर निगरानी परियोजना में एक बेमेल लोड सेल न केवल खराब डेटा उत्पन्न करता है - यह एक सुरक्षा दायित्व भी बनाता है। डेटा बहाव चुपचाप जमा होता है. महत्वपूर्ण अलर्ट छूट जाते हैं. आख़िरकार, टीमों को परियोजना के मध्य में महँगे पुन: उपकरणीकरण का सामना करना पड़ता है। यह परिदृश्य भू-तकनीकी इंजीनियरिंग में एक कठोर वास्तविकता को उजागर करता है। लोड सेल विनिमेय घटक नहीं हैं। गलत प्रकार का चयन करने से डेटा अखंडता, परियोजना में देरी या गंभीर सुरक्षा जोखिमों से समझौता होता है। आपको यह समझना होगा कि अपने विशिष्ट एप्लिकेशन के लिए सही लोड सेल कैसे चुनें। यह आलेख पूर्ण विश्वास के साथ संरचनात्मक निगरानी सेंसर का चयन करने के लिए इंजीनियरों और खरीद टीमों के लिए एक व्यावहारिक निर्णय रूपरेखा प्रदान करता है।

लोड सेल वास्तव में क्या मापता है (और क्या नहीं मापता)

आइए हम मूलभूत स्पष्टता स्थापित करें। एक लोड सेल यांत्रिक बल को मापने योग्य विद्युत सिग्नल में स्थानांतरित करता है। यह केवल "वजन मापना" नहीं है। आपको बल माप, दबाव माप और विस्थापन माप के बीच अंतर करना चाहिए। इन विशिष्ट अवधारणाओं को मिलाने से अक्सर उपकरण बेमेल हो जाते हैं।

भू-तकनीकी और संरचनात्मक निगरानी में, कंपन करने वाला तार लोड सेल प्रमुख विकल्प है। यह आमतौर पर मानक औद्योगिक सेटिंग्स में पाए जाने वाले स्ट्रेन गेज प्रकारों से काफी भिन्न होता है। इसके अलावा, उद्योग अब पारंपरिक और "स्मार्ट" लोड कोशिकाओं के बीच अंतर करता है। स्मार्ट सेंसर में ऑनबोर्ड सिग्नल प्रोसेसिंग, डिजिटल आउटपुट और मल्टी-पैरामीटर क्षमताएं होती हैं। अब जब हम उनके मूल कार्य को समझ गए हैं, तो हमें ऑपरेटिंग वातावरण का मूल्यांकन करना चाहिए।

निर्णय कारक 1: पहले अपने मापन परिवेश को परिभाषित करें

लोड सेल प्रकार पर विचार करने से पहले आपको अपने माप परिवेश को परिभाषित करना होगा। यह दृष्टिकोण चयन प्रक्रिया को नया रूप देता है और सामान्य स्पेक-शीट तुलनाओं से आगे निकल जाता है।

मिट्टी और चट्टान संपर्क वातावरण के लिए विशिष्ट डिज़ाइन की आवश्यकता होती है। तनाव सांद्रता को औसत करने के लिए पृथ्वी दबाव कोशिकाओं को सपाट-चेहरे, बड़े क्षेत्र वाले डिज़ाइन की आवश्यकता होती है। किंगमाच अर्थ प्रेशर सेल (vw और स्मार्ट प्रकार) परिवार इसी सटीक उद्देश्य को पूरा करता है। एक पॉइंट-लोड सेल भरण सामग्री में व्यवस्थित रूप से गलत रीडिंग देगा। एंकर रॉड, ढेर और तनाव के बाद का वातावरण अलग-अलग आकार निर्धारित करता है। खोखले या ठोस लोड सेल को बोल्ट या केबल व्यास और पूर्व-तनाव परिमाण के साथ सटीक रूप से संरेखित होना चाहिए।

संरचनात्मक फॉर्मवर्क और अस्थायी कार्यों के लिए मजबूत सेंसर की आवश्यकता होती है। फॉर्मवर्क अक्षीय बल मीटर, जैसे स्मार्ट फॉर्मवर्क अक्षीय बल मीटर (VW) JMZX-39XXHAT , तेजी से पढ़ने की क्षमता और मजबूत हैंडलिंग सहनशीलता प्रदान करें। जल और विभेदक दबाव संदर्भों के लिए पीज़ोमीटर और विभेदक दबाव जल स्तर मीटर की आवश्यकता होती है। इंजीनियर इन्हें तब निर्दिष्ट करते हैं जब "बल" हाइड्रोस्टैटिक होता है। याद रखें कि औद्योगिक और भू-तकनीकी वातावरण मौलिक रूप से भिन्न होते हैं। स्थापना स्थायित्व, एक्सपोज़र अवधि, कंपन और नियामक संदर्भ सभी पर्यावरण के आधार पर बदलते हैं।

आपके निर्दिष्ट करने से पहले उत्तर देने योग्य 5 प्रश्न

लोड सेल मॉडल निर्दिष्ट करने से पहले, इन 5 पर्यावरण प्रश्नों का उत्तर दें:

1. सेंसर के चारों ओर कौन सा पदार्थ है?
2. क्या लोड गतिशील या स्थिर है?
3. क्या सेंसर को डूबने या नमी का सामना करना पड़ेगा?
4. निगरानी कार्यक्रम कब तक चलेगा?
5. स्थापना के लिए स्थान संबंधी बाधाएँ क्या हैं?

पर्यावरण प्रकार		अनुशंसित सेंसर प्रकार	किंगमैच उदाहरण मॉडल
भू-तकनीकी	मिट्टी एवं भराव संपर्क (तटबंध, रिटेनिंग दीवारें, दबी हुई संरचनाएं)	सपाट-चेहरा, बड़े क्षेत्र का पृथ्वी दबाव सेल	VW और स्मार्ट टाइप अर्थ प्रेशर सेल
	एंकर रॉड, पाइल और पोस्ट-टेंशनिंग (रॉक बोल्ट, ग्राउंड एंकर, प्री-स्ट्रेस्ड केबल)	खोखला लोड सेल	खोखला लोड सेल JMZX-3XXXHAT
संरचनात्मक	गहरी नींव और सुरंग स्टील का समर्थन (ब्रेसिंग स्ट्रट्स, स्टील रिब्स, टनल लाइनर्स)	अक्षीय बल/लोड मीटर (पंजे-प्रकार की स्थापना)	अक्षीय बल लोड मीटर (VW और स्मार्ट प्रकार) JMZX-38XXHAT
	संरचनात्मक फॉर्मवर्क और अस्थायी कार्य (कंक्रीट डालना, झूठा काम करना, किनारे लगाना फ्रेम)	फॉर्मवर्क अक्षीय बल मीटर	स्मार्ट फॉर्मवर्क एक्सियल फोर्स मीटर (VW) JMZX-39XXHAT
	कठोर सतहों के बीच संपीड़न (ब्रिज बियरिंग्स, कॉलम बेस, लोड-टेस्ट फ्रेम)	ठोस लोड सेल	सॉलिड लोड सेल सॉलिड लोड सेल JMZX-34XXHAT
पानी/दबाव	संतृप्त मिट्टी में छिद्रित पानी का दबाव (तटबंध, बांध के कोर, ढलान, भराव)	दबाव नापने का यंत्र	स्मार्ट पीज़ोमीटर (VW) JMZX-55XXHAT
	बोरहोल और कुओं में भूजल स्तर (साइट जांच, निर्जलीकरण नियंत्रण, बांध रिसाव)	विभेदक दबाव जल स्तर मीटर	विभेदक दबाव जल स्तर मीटर
औद्योगिक/परिशुद्धता	कॉम्पैक्ट मैकेनिकल सिस्टम (संकीर्ण संरचनात्मक सतहें, पतले घटक, तंग-स्थान एकीकरण)	स्ट्रेन गेज लोड सेल सेंसर (लघु रूप में)	स्ट्रेन गेज लोड सेल सेंसर
औद्योगिक	खनन एवं भूमिगत उत्खनन (समर्थन बीम, सुदृढीकरण तत्व, रॉक दबाव क्षेत्र)	समर्थन/सुदृढीकरण सदस्यों पर स्ट्रेन गेज लोड सेल सेंसर	स्ट्रेन गेज लोड सेल सेंसर

संपूर्ण किंगमैच लोड सेल उत्पाद का अन्वेषण करें: लोड सेल श्रेणी

निर्णय कारक 2: लोड सेल प्रकार को फोर्स कॉन्फ़िगरेशन से मिलाएं

इसके बाद, आपको लोड सेल प्रकार को विशिष्ट बल कॉन्फ़िगरेशन से मेल खाना चाहिए।

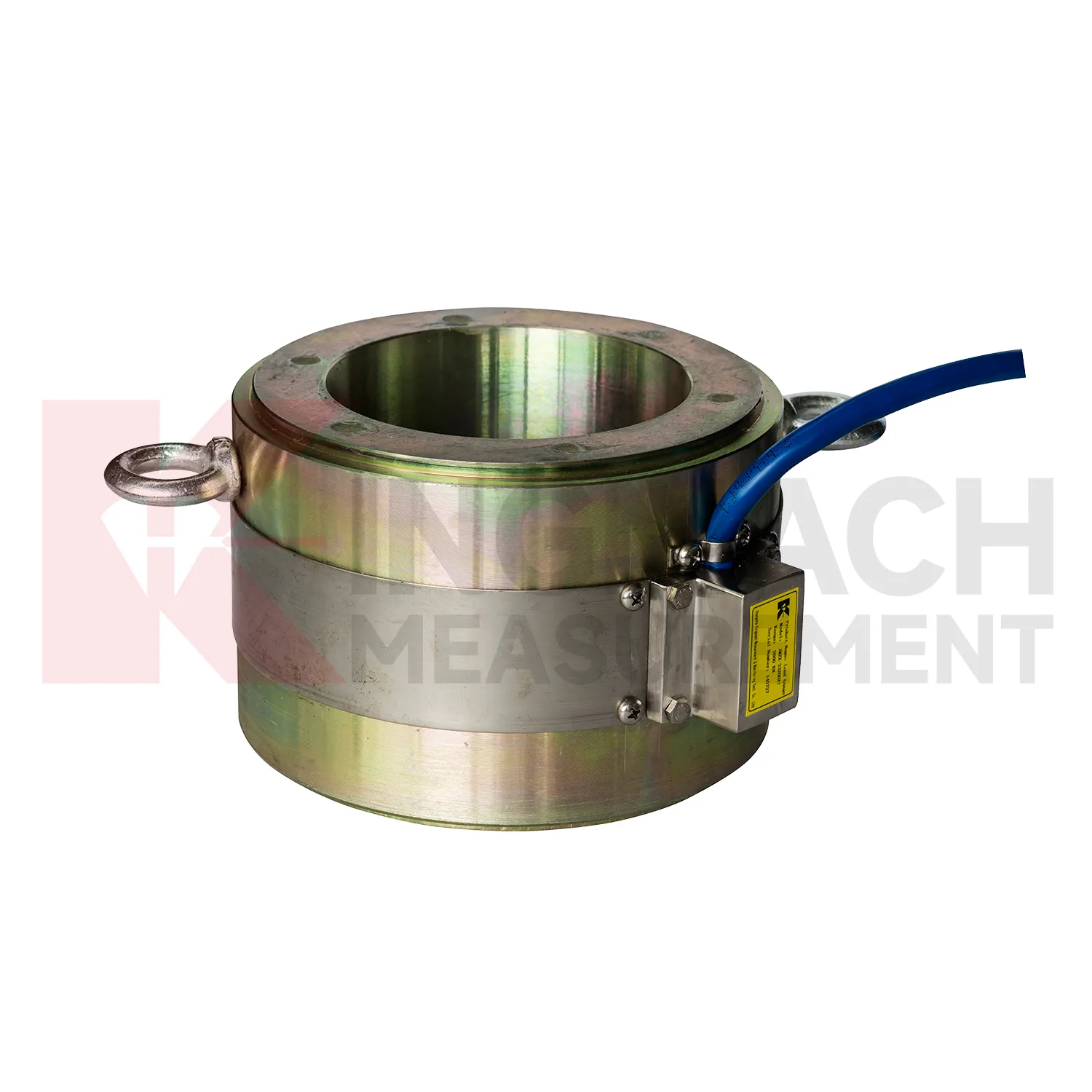

• खोखले लोड सेल (जैसे, JMZX-3XXXHAT ): इनमें एंकर रॉड्स, रॉक बोल्ट और पाइल हेड्स के लिए थ्रू-होल डिज़ाइन की सुविधा है। बल सीधे केंद्र से होकर गुजरता है। वे संरचनात्मक सदस्य को बाधित किए बिना पोस्ट-इंस्टॉल निगरानी के लिए आदर्श हैं।
• सॉलिड लोड सेल (जैसे, JMZX-34/35/36XXHAT ): ये स्तंभ संपीड़न तत्व संरचनात्मक सतहों के बीच बैठते हैं। सेल स्वयं एक लोड-बेयरिंग इंसर्ट बन जाता है। वे उच्च क्षमता श्रेणियों के लिए पूरी तरह उपयुक्त हैं।

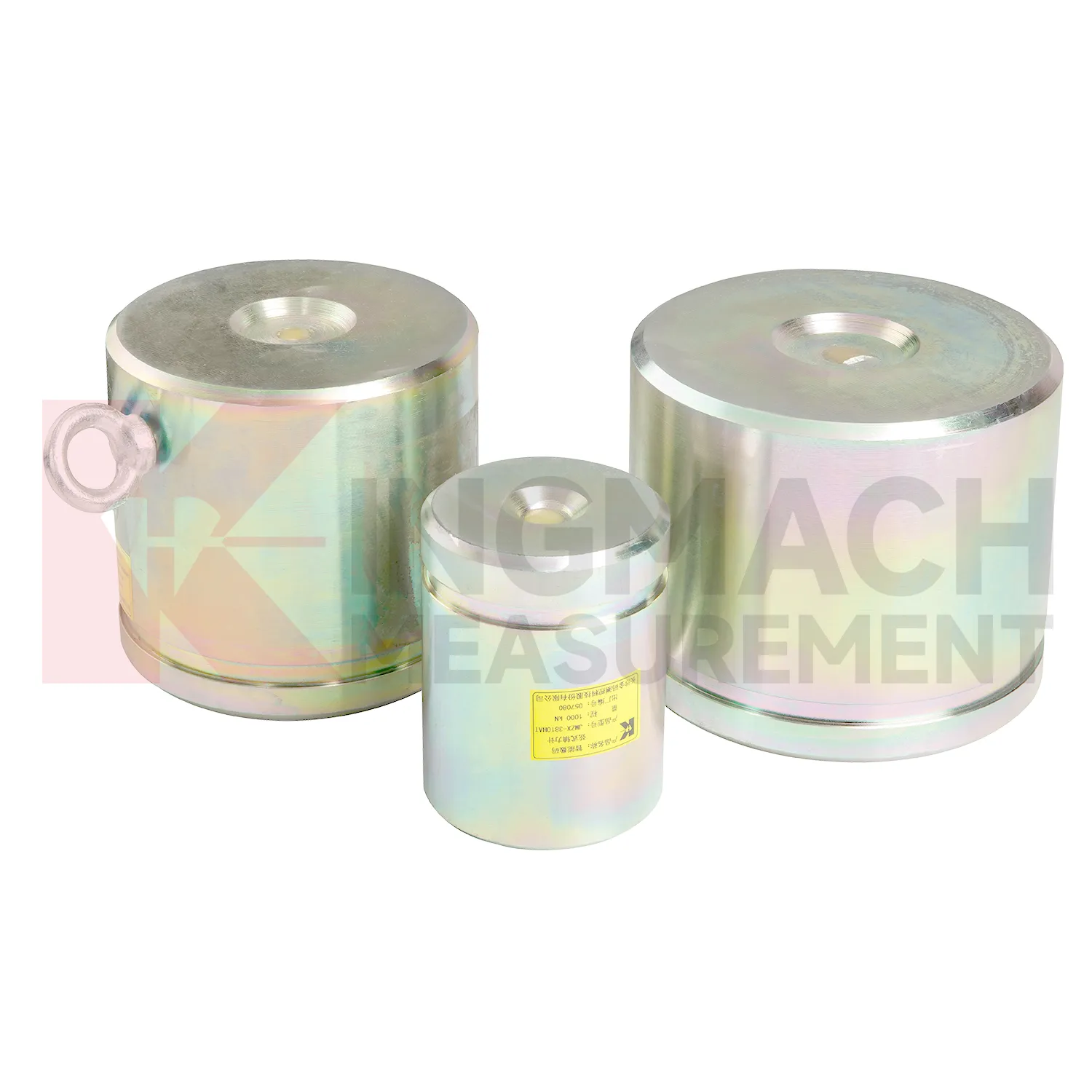

• अक्षीय बल लोड मीटर (जैसे, JMZX-38XXHAT ): इंजीनियर इन्हें केबल और स्ट्रट मॉनिटरिंग के लिए अनुकूलित करते हैं। वे समय के साथ पूर्व-तनाव परिवर्तनों को पकड़ते हैं। यह फ़ंक्शन दीर्घकालिक पुल और रिटेनिंग दीवार के प्रदर्शन के लिए महत्वपूर्ण है।
• पृथ्वी दबाव कोशिकाएँ (जैसे, JMZX-50/51XXAT ): ये बड़े-व्यास वाले फ्लैट सेल मिट्टी-संरचना इंटरफ़ेस तनाव को मापते हैं। "51" बड़ा संस्करण उच्च भार वाले तटबंध और बांध अनुप्रयोगों को संभालता है।

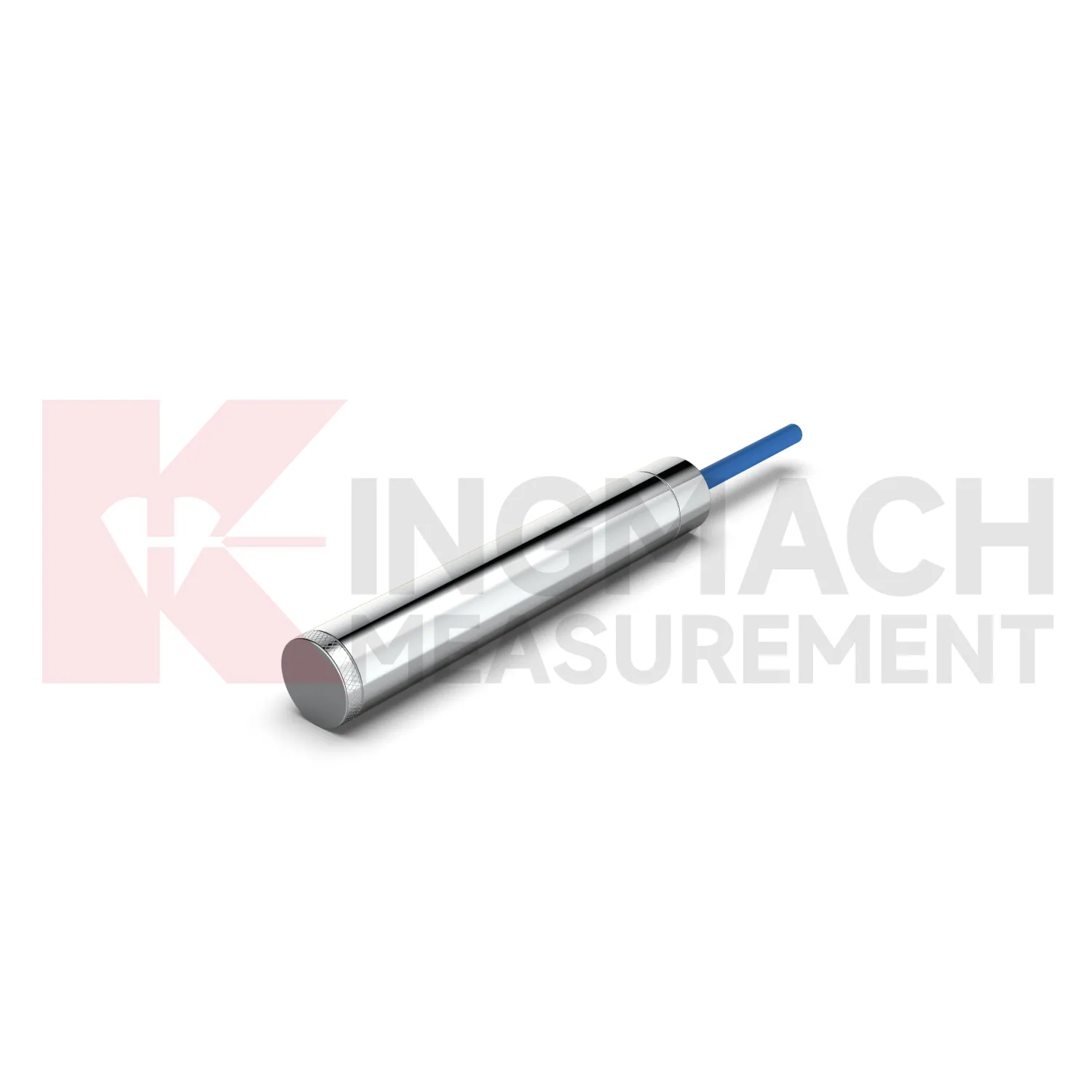

• पीज़ोमीटर (जैसे, JMZX-55XXHAT ): इंजीनियर इन्हें तब चुनते हैं जब "लोड" पानी का दबाव होता है। स्मार्ट वाइब्रेटिंग तार प्रकार दीर्घकालिक भूजल और छिद्र दबाव की निगरानी को संभालते हैं।

निर्णय कारक 3: क्षमता, सटीकता, और अति-विशिष्टता का जाल

अति-विशिष्टता की सामान्य खरीद गलती से बचने के लिए क्षमता का ध्यानपूर्वक पता लगाएं। कई टीमें वास्तविक परिचालन सीमा के बजाय अधिकतम क्षमता के आधार पर खरीदारी करती हैं। उदाहरण के लिए, 400 kN अनुप्रयोग में 5,000 kN सेल रखने से यह अपनी सीमा के न्यूनतम 8% में काम करने के लिए बाध्य होता है। सीमा के चरम पर रिज़ॉल्यूशन और दोहराव में तेजी से गिरावट आती है। एक सामान्य नियम के रूप में, ऐसे सेल का चयन करें जहां अपेक्षित परिचालन भार उसकी रेटेड क्षमता के 40% से 80% के बीच हो।

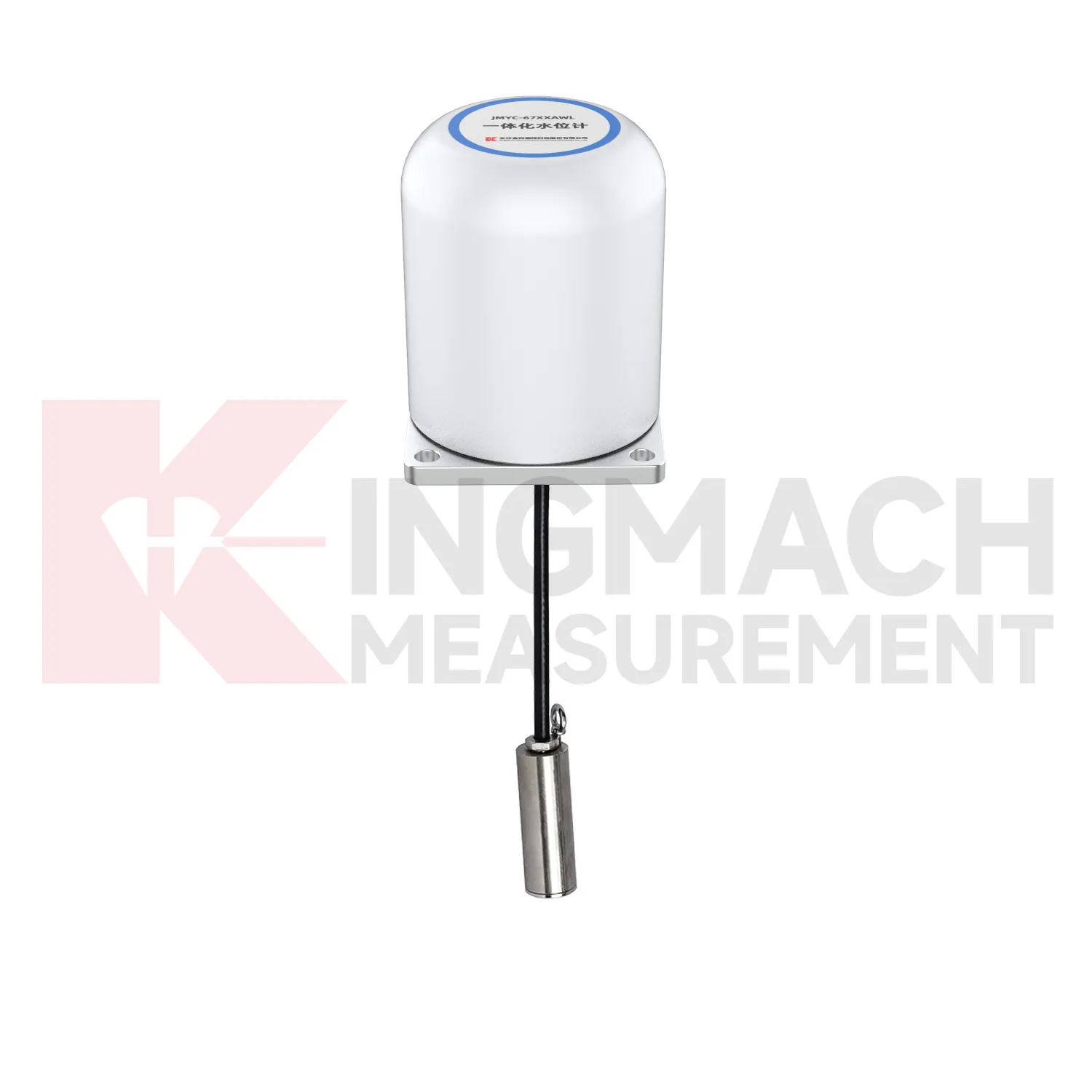

आपको सटीकता कक्षाओं को भी समझना चाहिए। प्रयोगशाला सटीकता स्थापित सटीकता से काफी भिन्न होती है। तापमान प्रभाव, विलक्षण लोडिंग और केबल की लंबाई क्षेत्र के प्रदर्शन को बदल देती है। वाइड-रेंज सेल, जैसे JMYC-67XXAWL विभेदक दबाव मीटर , लचीलापन प्रदान करें। आपको इसका मूल्यांकन करना चाहिए कि वे कब लागत बचाते हैं बनाम कब वे समाधान का त्याग करते हैं। अंत में, दीर्घकालिक स्थिरता पर विचार करें। वाइब्रेटिंग वायर सेंसर बहु-वर्षीय निगरानी कार्यक्रमों में उत्कृष्ट रेंगना और शून्य-बहाव व्यवहार दिखाते हैं। वे आम तौर पर इन परिदृश्यों में प्रतिरोधी तनाव गेज प्रकारों से बेहतर प्रदर्शन करते हैं।

निर्णय कारक 4: पारंपरिक बनाम स्मार्ट सेंसिंग

आपको यह तय करना होगा कि जहाज पर खुफिया जानकारी कब मायने रखती है। पारंपरिक कंपन तार सेंसर एक आवृत्ति संकेत आउटपुट करते हैं। उन्हें बाहरी रीडआउट या डेटा लॉगर की आवश्यकता होती है। वे सबसे कम इकाई लागत, उच्च विश्वसनीयता और दशकों का सिद्ध प्रदर्शन प्रदान करते हैं।

इसके विपरीत, स्मार्ट (एचएटी) सेंसर में एक ऑनबोर्ड माइक्रोप्रोसेसर होता है। यह प्रोसेसर सिग्नल कंडीशनिंग, तापमान क्षतिपूर्ति और डिजिटल RS-485/SDI-12 आउटपुट को संभालता है। यह इंटेलिजेंस बड़ी साइटों पर लंबे समय तक चलने वाले केबल के शोर को खत्म कर देता है। आपको 20 या अधिक उपकरणों की बड़ी श्रृंखला के लिए स्मार्ट सेंसर चुनना चाहिए। वे SCADA या IoT डेटा प्लेटफ़ॉर्म के साथ सीधे एकीकरण की आवश्यकता वाली दूरस्थ साइटों या परियोजनाओं में भी उत्कृष्टता प्राप्त करते हैं। पारंपरिक सेंसर मैन्युअल रीडिंग प्रोग्राम या छोटी साइट गणना के लिए पर्याप्त रहते हैं। स्वामित्व की कुल लागत पर ध्यानपूर्वक विचार करें। स्मार्ट सेंसर की लागत पहले से अधिक होती है, लेकिन वे सामान्य 5-वर्ष की निगरानी अवधि में डेटा लॉगर चैनल की संख्या, वायरिंग जटिलता और रखरखाव विज़िट को कम कर देते हैं।

निर्णय कारक 5: सिस्टम एकीकरण

लोड सेल संपूर्ण सिस्टम नहीं है. एक लोड सेल अकेले डेटा उत्पन्न करता है, लेकिन एक निगरानी प्रणाली अंतर्दृष्टि उत्पन्न करती है। आपको रीडआउट, डेटा लॉगर, विज़ुअलाइज़ेशन सॉफ़्टवेयर और अलार्म थ्रेशोल्ड को सह-निर्दिष्ट करना होगा।

पहले सिग्नल अनुकूलता सुनिश्चित करें. आउटपुट प्रकार को डेटा अधिग्रहण प्रणाली से पूरी तरह मेल खाना चाहिए। केबल बिछाने संबंधी विचार भी उतने ही महत्वपूर्ण हैं। संभावित सिग्नल गिरावट के विरुद्ध केबल की लंबाई का मूल्यांकन करें। भूमिगत या पानी के नीचे चलने के लिए बख्तरबंद उपकरण केबल का उपयोग करें। विज़ुअलाइज़ेशन और चेतावनी तंत्र के बारे में सोचें। स्वचालित डैशबोर्ड रॉ लोड रीडिंग को कार्रवाई योग्य सुरक्षा इंटेलिजेंस में बदल देते हैं। यह खुफिया जानकारी बांध की निगरानी, ​​नींव के गड्ढे प्रबंधन और पुल के स्वास्थ्य के लिए महत्वपूर्ण है। अपने बुनियादी ढांचे के प्रकार के अनुरूप परियोजना-विशिष्ट समाधान पैकेज देखें।

एक व्यावहारिक चयन चेकलिस्ट

सामान्य चयन गलतियाँ (और उनसे कैसे बचें)

1. गलत उद्योग फोकस: भू-तकनीकी अनुप्रयोगों के लिए औद्योगिक लोड सेल निर्दिष्ट करना खतरनाक है। उनके पास गलत फॉर्म फैक्टर, अपर्याप्त सुरक्षा रेटिंग और दीर्घकालिक स्थिरता डेटा का अभाव है।

2. इंस्टालेशन पद्धति की अनदेखी: एक खोखली कोशिका को पूर्ण अक्षीय संरेखण की आवश्यकता होती है। एक अनुभवहीन टीम विलक्षण लोड त्रुटियों का कारण बन सकती है जो पूरे मॉनिटरिंग जीवन के दौरान डेटा को बर्बाद कर देती है।

3. इकाई मूल्य पर खरीदना: कुल इंस्ट्रुमेंटेशन सिस्टम लागत को नजरअंदाज करते हुए प्रति सेंसर कीमत के आधार पर सख्ती से खरीदारी करने से बजट बढ़ जाता है।

4. बाद में सोचा गया डेटा अधिग्रहण: डेटा अधिग्रहण प्रणाली को बाद के विचार के रूप में मानने से बड़े पैमाने पर संगतता अंतराल पैदा होता है।

5. रखरखाव की उपेक्षा करना: 10-20+ वर्ष के बांध सुरक्षा निगरानी कार्यक्रमों में पुन: अंशांकन या सेंसर प्रतिस्थापन की योजना बनाने में विफलता दीर्घकालिक सुरक्षा से समझौता करती है।

सही सेंसर, सही प्रोजेक्ट, सही साथी

सही सेंसर का चयन आपके प्रोजेक्ट की सफलता सुनिश्चित करता है। आपको अपने माप परिवेश को परिभाषित करना होगा, बल विन्यास का मिलान करना होगा, क्षमता सीमा का अनुकूलन करना होगा, सही खुफिया स्तर का चयन करना होगा और अपने सिस्टम एकीकरण की सावधानीपूर्वक योजना बनानी होगी। सरल डेटाशीट तुलनाओं के बजाय प्रारंभिक इंजीनियरिंग संवाद से जटिल परियोजनाओं को बहुत लाभ होता है।

किंगमैच की तकनीकी टीम निःशुल्क परियोजना आवश्यकता समीक्षाएँ प्रदान करती है। अपने प्रोजेक्ट पैरामीटर सबमिट करें और 48 घंटों के भीतर अनुशंसित सेंसर विनिर्देश प्राप्त करें।→ [निःशुल्क तकनीकी अनुशंसा प्राप्त करें]

यह निःशुल्क परामर्श इष्टतम उपकरण चयन सुनिश्चित करने में मदद करता है। आप अपनी सहभागिता को गहरा करने के लिए हमारे प्रासंगिक प्रोजेक्ट केस अध्ययनों का पता लगा सकते हैं। हमारा व्यापक ब्राउज़ करें भरा कोश अपनी आवश्यकताओं के लिए सटीक उपकरण ढूंढने के लिए। हम आपके बुनियादी ढांचे की सुरक्षा के लिए मजबूत दीर्घकालिक समर्थन और अंशांकन सेवाएं प्रदान करते हैं।
