निर्माण में स्ट्रेन गेज अनुप्रयोग: मुख्य लाभ बताए गए

आधुनिक निर्माण में हर बड़ी संरचनात्मक विफलता एक सामान्य चेतावनी संकेत साझा करती है - एक जो कंक्रीट के टूटने या स्टील के झुकने से कुछ हफ़्ते या महीनों पहले चुपचाप आ जाता है। वह चेतावनी तनाव में बदलाव थी: लोड के तहत सामग्री के भीतर एक अदृश्य विकृति जमा हो रही थी। समस्या यह नहीं थी कि संरचना संचार करने में विफल रही। समस्या यह थी कि कोई सुन नहीं रहा था.

स्ट्रेन गेज उसे बदल देते हैं। वे निष्क्रिय उपकरण नहीं हैं. वे निर्माण उद्योग की पूर्व-चेतावनी प्रणाली हैं - सेंसर जो अदृश्य यांत्रिक तनाव को मापने योग्य, कार्रवाई योग्य डेटा में परिवर्तित करते हैं। उन्हें तैनात करने वाले इंजीनियर केवल संख्याएँ एकत्र नहीं कर रहे हैं। वे एक ऐसी संरचना के अंदर देखने की अपनी क्षमता का विस्तार कर रहे हैं, जो एक बार बन जाने के बाद निरीक्षण के हर दूसरे तरीके के लिए अपारदर्शी हो जाती है।

यह आलेख बताता है कि निर्माण में स्ट्रेन गेज का उपयोग कहां किया जाता है, वे प्रोजेक्ट टीमों और परिसंपत्ति मालिकों को क्या विशिष्ट लाभ प्रदान करते हैं, और किसी भी एप्लिकेशन के लिए सही प्रकार का चयन कैसे करें।

स्ट्रेन गेज वास्तव में क्या करता है?

अनुप्रयोगों की जांच करने से पहले, यह स्पष्ट होने में मदद मिलती है कि तनाव क्या है - और इसे मापना क्यों महत्वपूर्ण है।

भार के अधीन होने पर सभी संरचनाओं में मामूली विकृति का अनुभव होता है। एक ट्रक पुल के बीम को पार करने के कारण बीम नीचे की ओर झुक जाता है। एक भवन निर्माण के परिणामस्वरूप कंक्रीट के ढेर में संपीड़न का अनुभव होता है। एक रिटेनिंग दीवार झुक जाती है क्योंकि खुदाई का काम उसके विपरीत दिशा में होता है। वैज्ञानिक तनाव को सामग्रियों में होने वाली विकृति के रूप में परिभाषित करते हैं, जिसे वे छिपी हुई गतिविधियों का अध्ययन करने के लिए माइक्रोस्ट्रेन (με) के माध्यम से मापते हैं जिन्हें लोग नहीं देख सकते हैं।

एक स्ट्रेन गेज इन परिवर्तनों का पता लगाता है और उन्हें विद्युत संकेत में परिवर्तित करता है। एक स्ट्रेन गेज एक माप उपकरण के रूप में कार्य करता है जो एक माइक्रोस्ट्रेन की सटीकता के साथ विस्तार और संपीड़न दोनों का पता लगाकर संरचनात्मक आंदोलनों को लगातार ट्रैक करता है।

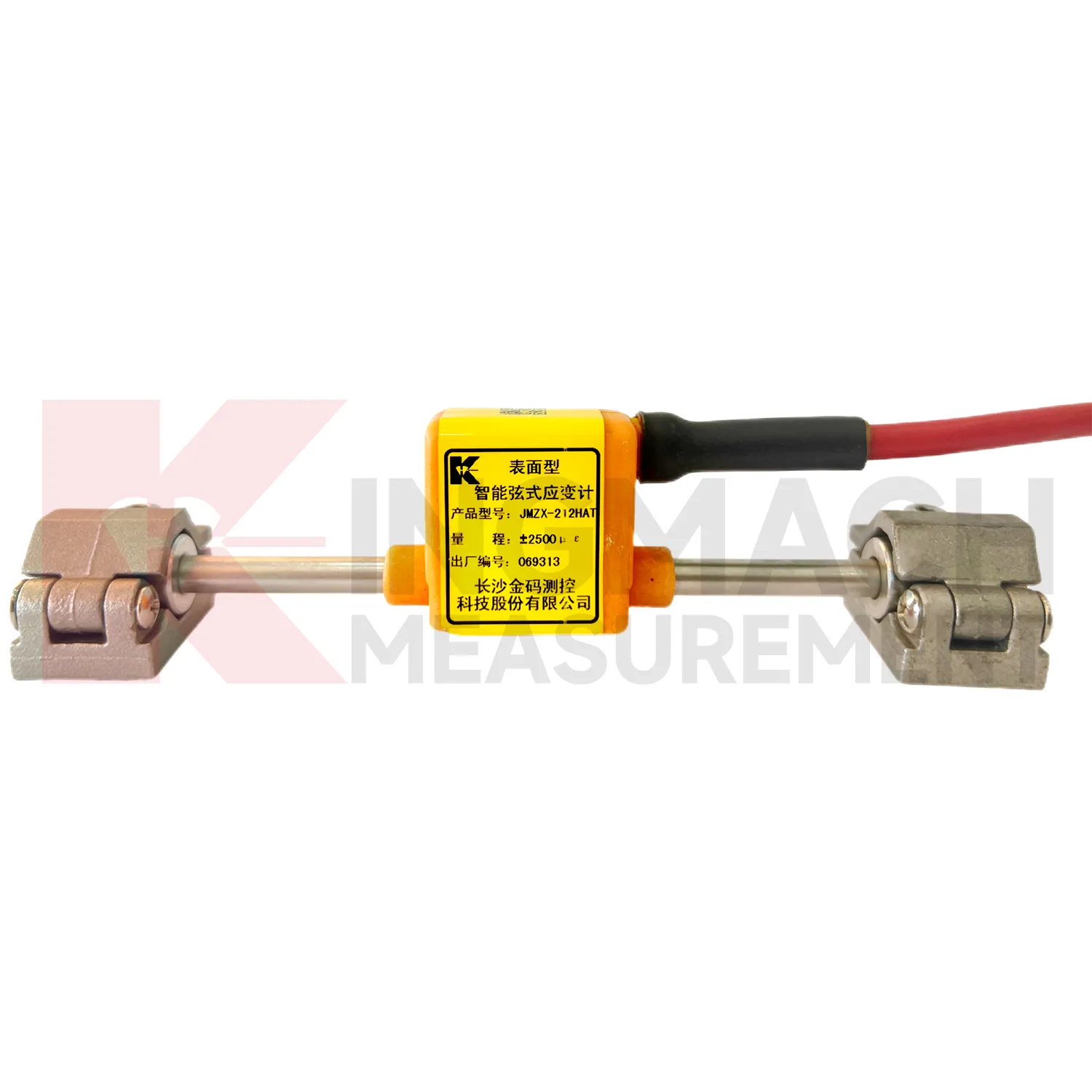

सिविल और भू-तकनीकी निर्माण में सबसे व्यापक रूप से उपयोग किया जाने वाला प्रकार है कंपन तार (VW) तनाव गेज . इसका संचालन सिद्धांत सुरुचिपूर्ण है. सेंसर के अंदर एक तनावग्रस्त स्टील का तार प्राकृतिक आवृत्ति पर कंपन करता है। जब आसपास की संरचना विकृत हो जाती है, तो तार का तनाव बदल जाता है, और इसकी गुंजयमान आवृत्ति बदल जाती है। वह आवृत्ति बदलाव सीधे स्ट्रेन रीडिंग में तब्दील हो जाता है। क्योंकि आवृत्ति केबल प्रतिरोध बहाव और वोल्टेज भिन्नता के प्रति प्रतिरक्षित है, VW गेज 1,000 मीटर से अधिक के केबल रन और दशकों तक माप अवधि पर सटीकता बनाए रखते हैं - दो स्थितियाँ जो नियमित रूप से स्थायी बुनियादी ढांचे की निगरानी के लिए प्रतिरोधी फ़ॉइल गेज को अयोग्य घोषित करती हैं।

उस नींव की स्थापना के साथ, यहीं पर ये सेंसर अपना सबसे महत्वपूर्ण काम कर रहे हैं।

जहां निर्माण में स्ट्रेन गेज का उपयोग किया जाता है - छह महत्वपूर्ण अनुप्रयोग

1. पुल और ऊँची संरचनाएँ

ब्रिज गर्डर्स, डेक स्लैब और बेयरिंग ज़ोन पर सरफेस-माउंट और सरफेस-वेल्डेड स्ट्रेन गेज लाइव लोड रिस्पॉन्स, थर्मल साइक्लिंग और लॉन्ग-टर्म क्रीप को ट्रैक करते हैं। बढ़ते यातायात भार या भूकंपीय रेट्रोफिटिंग का सामना करने वाले पुराने पुलों के लिए, यह डेटा रूढ़िवादी इंजीनियरिंग मान्यताओं के बजाय वास्तविक संरचनात्मक साक्ष्य के साथ लोड रेटिंग निर्णयों को सूचित करता है। यह असामान्य तनाव सांद्रता का अनुभव करने वाले वर्गों की भी पहचान करता है - स्थानीयकृत थकान क्षति का पहला संकेतक।

2. कंक्रीट डालना और बड़े पैमाने पर संरचनाएं

निर्माण के दौरान एंबेडमेंट स्ट्रेन गेज को सीधे ताजा कंक्रीट में डाला जाता है। वे इलाज के तनाव, बड़े पैमाने पर कंक्रीट के भीतर थर्मल ग्रेडिएंट्स और दीर्घकालिक निपटान की निगरानी करते हैं - सभी प्रक्रियाएं जो डालना पूरा होने के बाद पूरी तरह से दुर्गम हैं। बांध निर्माण में, मोटे पुल के किनारों और बड़े नींव स्लैबों में, जलयोजन के दौरान आंतरिक थर्मल ग्रेडिएंट्स तन्य तनाव उत्पन्न कर सकते हैं जो कंक्रीट को अंदर से तोड़ देते हैं। एंबेडेड गेज वास्तविक समय में इन स्थितियों का पता लगाते हैं, जिससे ठेकेदारों को क्षति होने से पहले इलाज प्रक्रियाओं को समायोजित करने की अनुमति मिलती है। यह निर्माण के दौरान एंबेडमेंट मॉनिटरिंग को एक गुणवत्ता-नियंत्रण उपकरण बनाता है, न कि इसके बाद केवल एक निरीक्षण उपकरण।

3. गहरी नींव और ढेर प्रणाली

पाइल केज असेंबली के दौरान रीबर स्ट्रेनमीटर को मजबूत सलाखों के साथ इन-लाइन स्थापित किया जाता है, फिर ढेर में डाला जाता है। वे ढेर के शीर्ष से नीचे असर वाली परतों तक वास्तविक भार हस्तांतरण को मापते हैं - डेटा जो अन्यथा ढेर के कंक्रीट होने के बाद प्राप्त करना असंभव है। यह सीधे तौर पर परियोजना के नींव डिजाइन चरण के दौरान की गई भू-तकनीकी डिजाइन मान्यताओं को मान्य करता है। ऊंची इमारतों, पुल खंभों और किसी भी संरचना के लिए जहां नींव का प्रदर्शन महत्वपूर्ण है, यह सत्यापन कदम मॉडल की भविष्यवाणी और जमीन वास्तव में क्या दे रही है, के बीच के अंतर को बंद कर देती है।

4. दीवारों को बनाए रखना और उत्खनन सहायता

गहरे उत्खनन कार्य के दौरान शहरी क्षेत्रों को सबसे खतरनाक निगरानी चुनौतियों का सामना करना पड़ता है। सैनिक पाइल्स, शीट पाइल्स और टाईबैक एंकर पर स्ट्रेन गेज पूरे उत्खनन क्रम में निरंतर रीडिंग प्रदान करते हैं। वे किसी भी भौतिक परिवर्तन के स्पष्ट होने से पहले मिट्टी के दबाव और भवन की गति में परिवर्तन की पहचान करते हैं। डेटा निर्माण टीमों को आवश्यक सुरक्षात्मक कदम निर्धारित करने में मदद करता है, साथ ही यह तय करता है कि कितनी तेजी से खुदाई करनी है और कब मौजूदा इमारतों के बगल में सबवे निर्माण स्थलों और बेसमेंट खुदाई स्थलों में सहायक संरचनाएं स्थापित करनी हैं।

5. सुरंगें और भूमिगत कार्य

सुरंग के अस्तर और रॉक बोल्ट असेंबलियों पर लगे गेज ओवरबर्डन-प्रेरित अभिसरण का पता लगाते हैं - समय के साथ जमीन के दबाव के कारण सुरंग के व्यास में क्रमिक कमी। वे मिलीमीटर पैमाने पर परिवर्तनों को हल करते हैं, जिससे वे निरीक्षकों के सामने स्थिति स्पष्ट होने से बहुत पहले विकासशील अस्थिरता की पहचान करने में सक्षम हो जाते हैं। शहरी क्षेत्रों के माध्यम से नरम जमीन पर सुरंग बनाने में, जहां सतह का निपटान मिलीमीटर सहनशीलता के भीतर रहना चाहिए, यह संकल्प कोई तकनीकी परिशोधन नहीं है। यह एक सुरक्षा आवश्यकता है.

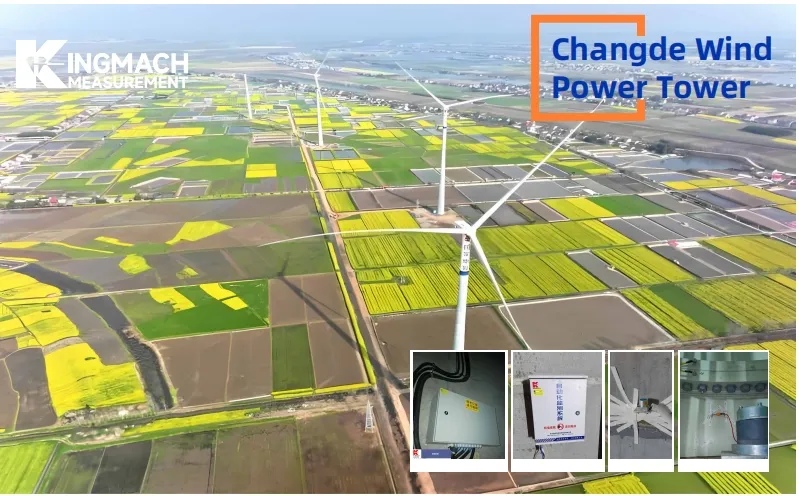

6. पवन टावर और ऊंची संरचनाएं

पवन टरबाइन टॉवर फ्लैंग्स और बेस सेक्शन पर सतह-वेल्डेड स्ट्रेन गेज, पवन टॉवर के सेवा जीवन पर हावी होने वाले चक्रीय लोडिंग के तहत थकान संचय की निगरानी करते हैं। रोटर का प्रत्येक घुमाव टावर पर एक छोटा तनाव चक्र लागू करता है। बीस वर्षों में, उन चक्रों की संख्या अरबों में है। तनाव डेटा ऑपरेटरों को शेष थकान जीवन की सटीकता के साथ गणना करने की अनुमति देता है - निश्चित-अंतराल निरीक्षण कार्यक्रम से स्थिति-आधारित रखरखाव कार्यक्रमों की ओर बढ़ना जो सुरक्षित और अधिक लागत प्रभावी दोनों हैं।

निर्माण परियोजनाओं में स्ट्रेन गेज मॉनिटरिंग के छह प्रमुख लाभ

अनुप्रयोगों को समझना उपयोगी है. यह समझना कि वे एप्लिकेशन निवेश को उचित क्यों ठहराते हैं, प्रोजेक्ट टीमों को आंतरिक रूप से और ग्राहकों के सामने मामला रखने में सक्षम बनाता है। ये छह फायदे हैं जो सबसे ज्यादा मायने रखते हैं।

लाभ 1: संरचनात्मक संकट का शीघ्र पता लगाना

स्ट्रेन गेज मैक्रोस्कोपिक लक्षणों - क्रैकिंग, विक्षेपण, निपटान - दिखाई देने से हफ्तों या महीनों पहले असामान्य लोड पैटर्न का पता लगाता है। यह लीड टाइम आपातकालीन प्रतिक्रिया को नियोजित हस्तक्षेप में परिवर्तित करता है। नियंत्रित मरम्मत और अनियोजित संरचनात्मक समापन के बीच वित्तीय अंतर आम तौर पर परिमाण का एक क्रम होता है। सुरक्षा अंतर पूर्ण है. शीघ्र पता लगाने से केवल पैसे ही नहीं बचते। इससे इंजीनियरों को प्रतिक्रियाशील निर्णय लेने के बजाय सोच-समझकर निर्णय लेने का समय मिलता है।

लाभ 2: इंजीनियरिंग डिज़ाइन मान्यताओं का सत्यापन

कोई भी संरचनात्मक मॉडल वास्तविकता की आदर्श प्रतिकृति नहीं है। मिट्टी का व्यवहार, भार वितरण, कनेक्शन प्रदर्शन, और सामग्री परिवर्तनशीलता सभी डिज़ाइन गणनाओं की भविष्यवाणी और एक संरचना वास्तव में क्या अनुभव करती है, के बीच अंतर पैदा करती है। वास्तविक भार से स्ट्रेन गेज डेटा फीडबैक प्रदान करता है जो उन अंतरालों को बंद कर देता है। यह सत्यापन विशेष रूप से प्रथम-प्रकार की परियोजनाओं, जटिल जमीनी परिस्थितियों, या नवीन संरचनात्मक ज्यामिति पर मूल्यवान है - बिल्कुल ऐसी स्थितियाँ जहां डिजाइन अनिश्चितता सबसे अधिक है और गलत होने की लागत सबसे अधिक है।

लाभ 3: संपूर्ण परिसंपत्ति जीवन चक्र में निरंतर वास्तविक समय डेटा

आवधिक मैनुअल निरीक्षण एक स्नैपशॉट प्रदान करता है। स्ट्रेन गेज की एक नेटवर्क श्रृंखला एक सतत फिल्म प्रदान करती है। डेटा लॉगर्स और विज़ुअलाइज़ेशन प्लेटफ़ॉर्म से जुड़े, गेज कॉन्फ़िगर करने योग्य अलर्ट थ्रेशोल्ड के साथ 24/7 रीडिंग प्रदान करते हैं। परियोजना मालिक किसी भी स्थान से संरचनात्मक स्वास्थ्य की निगरानी कर सकते हैं, जो कई भौगोलिक क्षेत्रों में बुनियादी ढांचे का प्रबंधन करने वाले अंतरराष्ट्रीय परिसंपत्ति मालिकों के लिए एक महत्वपूर्ण परिचालन लाभ है। दूरस्थ निगरानी से साइट पर महंगी विशेषज्ञ यात्राओं की आवृत्ति भी कम हो जाती है - बड़ी, भौगोलिक रूप से फैली हुई परियोजनाओं पर सीधी बचत।

लाभ 4: नियामक अनुपालन और सुरक्षा रिपोर्टिंग के लिए समर्थन

कई न्यायक्षेत्रों में नियामकों को अब बांधों, प्रमुख पुलों और ऊंची इमारतों के संचालन लाइसेंस की शर्त के रूप में दस्तावेजी संरचनात्मक निगरानी की आवश्यकता है। स्ट्रेन गेज सिस्टम टाइमस्टैम्प्ड, कैलिब्रेटेड डेटा रिकॉर्ड तैयार करते हैं जो इन आवश्यकताओं को पूरा करते हैं। वे घटना की जांच, बीमा दावों और दायित्व आकलन के लिए आवश्यक साक्ष्य रिकॉर्ड भी प्रदान करते हैं। कई विनियामक वातावरणों में काम करने वाले परियोजना मालिकों के लिए, अंतरराष्ट्रीय स्तर पर कैलिब्रेटेड सेंसर पर निर्मित एक सतत निगरानी प्रोटोकॉल अनुपालन को काफी सरल बनाता है।

लाभ 5: डेटा-संचालित रखरखाव के माध्यम से विस्तारित संपत्ति जीवन

निश्चित समय अंतराल के बजाय वास्तविक स्थिति डेटा के अनुसार बनाए रखी गई संरचनाएं दो सममित त्रुटियों से बचती हैं: समय से पहले सेवानिवृत्ति (एक ऐसी संरचना को डिकमीशन करना जिसमें अभी भी सुरक्षित सेवा जीवन के वर्ष शेष हैं) और विलंबित हस्तक्षेप (उस बिंदु से परे एक संरचना को संचालित करना जारी रखना जहां रखरखाव की लागत प्रतिस्थापन से अधिक है)। सेंसर-सूचित रखरखाव रणनीतियों ने दुनिया भर में प्रमुख बुनियादी ढांचे कार्यक्रमों पर लगातार बुनियादी ढांचे की सेवा जीवन को वर्षों या दशकों तक बढ़ाया है। सेंसर निवेश पर रिटर्न परिसंपत्ति के परिचालन जीवन पर निर्भर करता है।

लाभ 6: बीमा और देयता एक्सपोजर में कमी

तकनीकी साहित्य में इस लाभ पर जितना ध्यान दिया जाना चाहिए उससे कम ध्यान दिया जाता है। प्रलेखित संरचनात्मक निगरानी कार्यक्रम सक्रिय जोखिम प्रबंधन के प्रमाण के रूप में परियोजना बीमाकर्ताओं, रियायत फाइनेंसरों और बुनियादी ढांचा बांड रेटिंग एजेंसियों द्वारा तेजी से पहचाने जा रहे हैं। इस मान्यता के मापने योग्य प्रभाव हैं: कम बीमा प्रीमियम, अधिक अनुकूल ऋण शर्तें, और दीर्घकालिक बुनियादी ढांचा रियायतों में निवेशकों का मजबूत विश्वास। प्रोजेक्ट डेवलपर्स के लिए, सेंसर सिस्टम केवल एक तकनीकी उपकरण नहीं है। यह एक वित्तीय प्रशासन साधन है।

अपने निर्माण प्रोजेक्ट के लिए सही स्ट्रेन गेज का चयन करना

सही गेज प्रकार का चयन करने से दो प्रश्न पूछे जाते हैं: निर्माण के सापेक्ष इसे कब स्थापित किया जाएगा? यह किस सामग्री और संरचनात्मक तत्व की निगरानी कर रहा है?

परियोजना परिदृश्य	अनुशंसित गेज प्रकार	मुख्य कारण
नया कंक्रीट डालना (नींव, बांध, स्लैब)	एंबेडमेंट VW स्ट्रेन गेज	डालने से पहले स्थापित; इसके बाद कोई पहुंच नहीं
मौजूदा कंक्रीट या संरचनात्मक लकड़ी	सरफेस-माउंट VW स्ट्रेन गेज	संरचनात्मक हस्तक्षेप के बिना बोल्ट या बंधुआ
स्टील के सदस्य, ब्रिज गार्डर, टावर फ्लैंज	सतह-वेल्डेड VW स्ट्रेन गेज	वेल्डेड बंधन कंपन और चक्रीय भार का सामना करता है
सरिया और ढेर सुदृढीकरण की निगरानी	रेबार स्ट्रेनमीटर	सीधे बार के भीतर अक्षीय भार को मापता है

प्रकार चयन के अलावा, दो और विचार अधिकांश अंतर्राष्ट्रीय परियोजनाओं पर लागू होते हैं। पहला, स्मार्ट और डिजिटल आउटपुट वेरिएंट - आरएस-485 आउटपुट और ऑन-बोर्ड तापमान मुआवजे वाले मॉडल - सीधे आईओटी डेटा लॉगर्स और केंद्रीकृत निगरानी प्लेटफार्मों के साथ एकीकृत होते हैं। कई बुनियादी ढांचे के टेंडर विनिर्देशों को अब स्पष्ट रूप से डिजिटल सेंसर आउटपुट की आवश्यकता होती है, खासकर स्मार्ट-सिटी और प्रमुख परिवहन परियोजनाओं पर। दूसरा, विनियामक अनुपालन और बीमा दस्तावेज़ीकरण के लिए फ़ैक्टरी अंशांकन प्रमाणपत्र आवश्यक हैं। खरीददारों को खरीद से पहले अंशांकन ट्रैसेबिलिटी की पुष्टि करनी चाहिए, खासकर जब सीमाओं के पार सेंसर की सोर्सिंग हो।

बुनियादी ढांचा परियोजनाओं के लिए स्ट्रेन गेज निर्दिष्ट करने वाले इंजीनियरों के लिए, किंगमैच की वाइब्रेटिंग वायर स्ट्रेन गेज रेंज आधुनिक निगरानी प्रणालियों के साथ एकीकरण के लिए डिज़ाइन किए गए स्मार्ट डिजिटल आउटपुट विकल्पों के साथ सतह, एंबेडमेंट, वेल्डेड और रीबर स्ट्रेनमीटर कॉन्फ़िगरेशन को कवर करता है।

निष्कर्ष

लोड के तहत एक संरचना हमेशा संचार कर रही है। यह सूक्ष्म-विकृतियों के माध्यम से संचार करता है जिसे कोई भी निरीक्षक की आंख नहीं पहचान सकती है और कोई भी दृश्य सर्वेक्षण इसकी मात्रा निर्धारित नहीं कर सकता है। स्ट्रेन गेज ऐसे उपकरण हैं जो उस संचार को सुगम बनाते हैं - यांत्रिक तनाव को डेटा में अनुवादित करते हैं जिसे इंजीनियरों और परिसंपत्ति मालिकों को ठोस निर्णय लेने की आवश्यकता होती है।

लाभ इंस्ट्रुमेंटेशन रूम से कहीं आगे तक फैला हुआ है। शीघ्र पता लगने से जीवन और बजट बचता है। डिज़ाइन सत्यापन से भविष्य की परियोजनाओं की गुणवत्ता में सुधार होता है। निरंतर निगरानी किसी भी पैमाने पर दूरस्थ निरीक्षण को सक्षम बनाती है। विनियामक अनुपालन अनुमान के बजाय दस्तावेज़ीकरण योग्य हो जाता है। रखरखाव से संपत्ति का जीवन बढ़ता है। और वित्तीय जोखिम प्रबंधन उन तरीकों से बेहतर होता है जो बीमाकर्ताओं और निवेशकों को समान रूप से दिखाई देते हैं।

सही सेंसर, सही ढंग से निर्दिष्ट और ठीक से स्थापित, केवल यह रिकॉर्ड नहीं करता कि कोई संरचना क्या कर रही है। यह प्रत्येक हितधारक - इंजीनियर, मालिक, नियामक और बीमाकर्ता - को यह जानने का विश्वास देता है कि संरचना वैसा ही व्यवहार कर रही है जैसा उसे करना चाहिए, और जब ऐसा नहीं होता है तो उन्हें चेतावनी की आवश्यकता होती है।

यदि आप किसी आगामी परियोजना के लिए सेंसर निर्दिष्ट कर रहे हैं, तो अपने संरचनात्मक प्रकार, स्थापना स्थितियों और निगरानी उद्देश्यों के अनुरूप सेंसर चयन अनुशंसा के लिए अपने परियोजना मापदंडों के साथ किंगमैच की तकनीकी टीम से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

1. सिविल निर्माण में किस प्रकार के स्ट्रेन गेज का सबसे अधिक उपयोग किया जाता है?

स्थायी नागरिक और भू-तकनीकी निगरानी अनुप्रयोगों के लिए वाइब्रेटिंग वायर (वीडब्ल्यू) स्ट्रेन गेज प्रमुख विकल्प हैं। वे विभिन्न संरचनात्मक तत्वों और स्थापना स्थितियों के अनुरूप सतह-माउंट, एंबेडमेंट, सतह-वेल्डेड और रीबर स्ट्रेनमीटर कॉन्फ़िगरेशन में उपलब्ध हैं। उनका आवृत्ति-आउटपुट सिद्धांत स्थिर, दीर्घकालिक रीडिंग प्रदान करता है जो प्रतिरोधी फ़ॉइल गेज बहु-वर्षीय निगरानी कार्यक्रमों पर विश्वसनीय रूप से कायम नहीं रह सकते हैं।

2. कंक्रीट संरचनाओं के अंदर एम्बेडेड स्ट्रेन गेज कितने समय तक चलते हैं?

उच्च गुणवत्ता वाले VW एंबेडमेंट गेज उचित केबल रूटिंग के साथ सही ढंग से स्थापित और संरक्षित होने पर 25 से 30 साल से अधिक के सेवा जीवन के लिए डिज़ाइन किए गए हैं। कई बांध और पुल निगरानी प्रतिष्ठानों ने दो दशकों से अधिक समय से लगातार डेटा तैयार किया है। दीर्घकालिक प्रदर्शन स्थापना गुणवत्ता, केबल सुरक्षा और सेंसिंग तत्व की अंशांकन स्थिरता पर निर्भर करता है - सभी कारक जिनकी खरीद से पहले निर्माता के साथ पुष्टि की जानी चाहिए।

3. क्या स्ट्रेन गेज जलमग्न या पूरी तरह से जलमग्न स्थितियों में काम कर सकते हैं?

हाँ। अधिकांश सिविल-ग्रेड VW स्ट्रेन गेज IP68 वॉटरप्रूफ रेटिंग रखते हैं और विशेष रूप से समुद्री वातावरण, जल-धारण संरचनाओं और संतृप्त जमीन स्थितियों में जलमग्न संचालन के लिए डिज़ाइन किए गए हैं। बांध और तटीय नींव की निगरानी में उपयोग किए जाने वाले एंबेडमेंट मॉडल नियमित रूप से अपने पूर्ण डिजाइन जीवन के लिए जल स्तर के नीचे या जल-धारण संरचनाओं के शरीर के भीतर काम करते हैं।

4. सरफेस-माउंट और एंबेडमेंट स्ट्रेन गेज के बीच क्या अंतर है?

निर्माण पूरा होने के बाद मौजूदा संरचना के बाहर एक सतह-माउंट गेज स्थापित किया जाता है - जिसे एपॉक्सी के साथ बांधा जाता है या ब्रैकेट के माध्यम से बोल्ट किया जाता है। यह संरचनात्मक सतह पर तनाव को मापता है। निर्माण के दौरान एक एंबेडमेंट गेज सीधे ताजा कंक्रीट में डाला जाता है और संरचनात्मक तत्व के शरीर के भीतर तनाव को मापता है। एंबेडमेंट गेज बड़े पैमाने पर कंक्रीट की आंतरिक तनाव स्थिति पर डेटा प्रदान करते हैं, जिस तक सतह के उपकरण नहीं पहुंच सकते हैं, और वे संरचना के हिस्से के रूप में स्थायी रूप से बने रहते हैं।

5. स्ट्रेन गेज आधुनिक संरचनात्मक स्वास्थ्य निगरानी प्लेटफार्मों के साथ कैसे एकीकृत होते हैं?

डिजिटल आरएस-485 आउटपुट के साथ स्मार्ट वीडब्ल्यू स्ट्रेन गेज सीधे संगत डेटा लॉगर्स से जुड़ते हैं, जो सेलुलर, सैटेलाइट या वायर्ड नेटवर्क के माध्यम से क्लाउड-आधारित या ऑन-प्रिमाइसेस मॉनिटरिंग प्लेटफॉर्म पर रीडिंग प्रसारित करते हैं। ये प्लेटफ़ॉर्म वास्तविक समय तनाव डेटा प्रदर्शित करते हैं, अलर्ट थ्रेशोल्ड लागू करते हैं, और अनुपालन और रखरखाव टीमों के लिए स्वचालित रिपोर्ट तैयार करते हैं। एकीकरण के लिए निगरानी स्थल पर संगत डेटा लॉगर हार्डवेयर और नेटवर्क कनेक्टिविटी की आवश्यकता होती है - इन दोनों को परियोजना नियोजन चरण में सेंसर चयन के साथ निर्दिष्ट किया जाना चाहिए।
