वाइब्रेटिंग वायर स्ट्रेन गेज बनाम इलेक्ट्रिकल स्ट्रेन गेज: मुख्य अंतर

1. इंजीनियरिंग परियोजनाओं में सही स्ट्रेन गेज का चयन करना

बुनियादी ढांचे में संरचनात्मक स्वास्थ्य निगरानी (एसएचएम) की वैश्विक मांग तेजी से बढ़ रही है। सटीक तनाव माप परियोजना सुरक्षा, दीर्घकालिक स्थायित्व और नियामक अनुपालन सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है। परियोजना प्रबंधक आम तौर पर दो मुख्य प्रौद्योगिकियों के बीच चयन करते हैं: वाइब्रेटिंग वायर स्ट्रेन गेज (वीडब्ल्यूएसजी) और इलेक्ट्रिकल स्ट्रेन गेज (ईएसजी)। यह आलेख इंजीनियरों, ठेकेदारों और खरीद टीमों को उनकी विशिष्ट परियोजनाओं के लिए सही समाधान चुनने में मदद करने के लिए एक व्यापक स्ट्रेन गेज तुलना प्रदान करता है।

2. कार्य सिद्धांत: प्रत्येक प्रौद्योगिकी तनाव को कैसे मापती है

2.1 वाइब्रेटिंग वायर स्ट्रेन गेज (वीडब्ल्यूएसजी)

VWSG सेंसर के अंदर तनावग्रस्त तार की आवृत्ति परिवर्तन के आधार पर संचालित होता है। संरचनात्मक तनाव इस तार में तनाव भिन्नता का कारण बनता है, जिसके बाद मापने योग्य आवृत्ति बदलाव होता है। यह उत्पन्न सिग्नल स्वाभाविक रूप से डिजिटल है, जिसका अर्थ है कि यह लंबी दूरी पर प्रसारित होने पर भी स्थिर रहता है। इंजीनियरों के लिए एक महत्वपूर्ण अंतर्दृष्टि यह है कि यह आवृत्ति-आधारित सिग्नल स्वाभाविक रूप से डिजिटल है और लंबी दूरी पर प्रसारित होने पर भी अत्यधिक स्थिर रहता है। यह कठोर वातावरण में VWSG तकनीक का एक प्रमुख लाभ है।

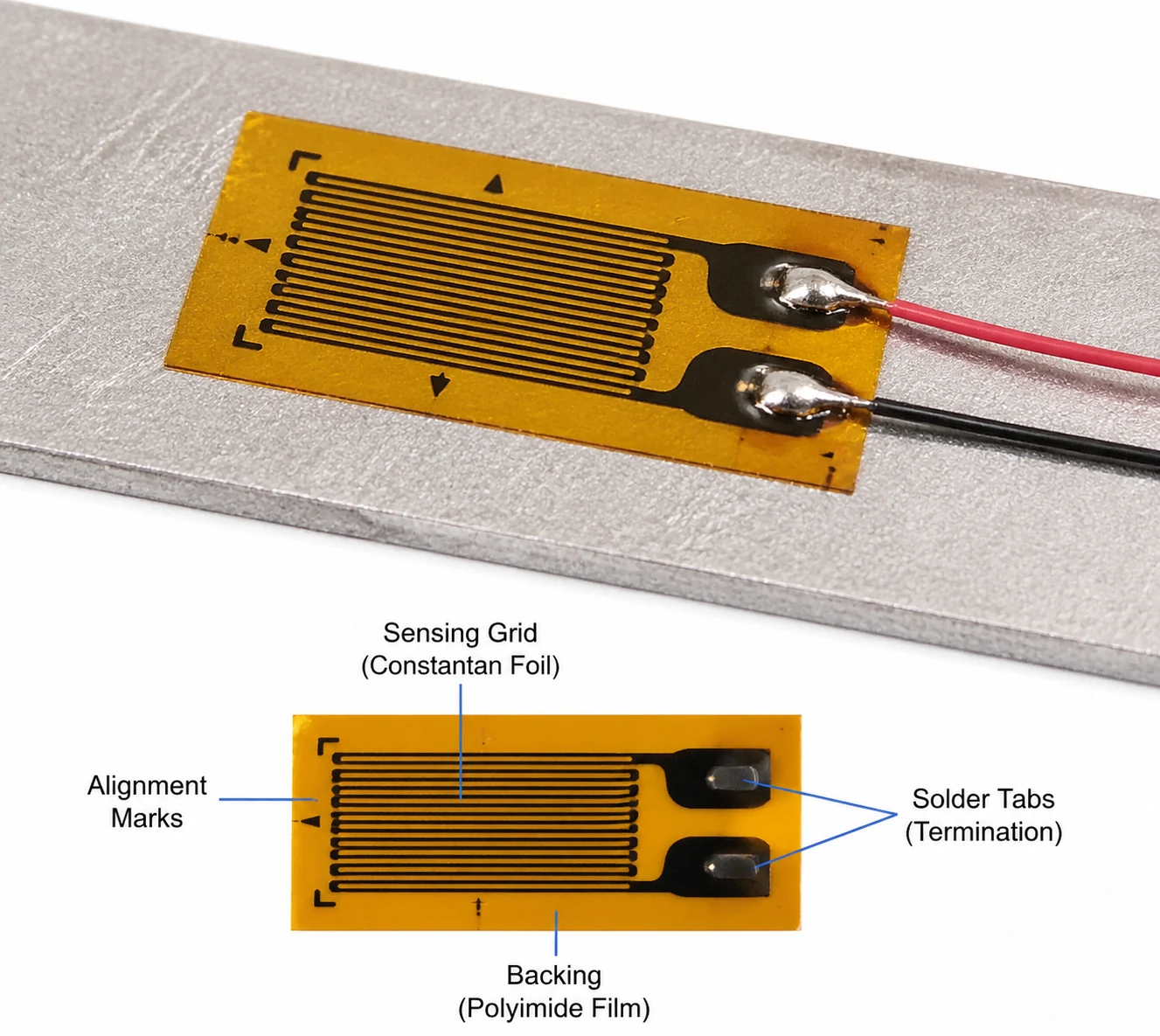

2.2 इलेक्ट्रिकल स्ट्रेन गेज (ईएसजी)

विद्युत तनाव गेज, या प्रतिरोध तनाव गेज, विद्युत प्रतिरोध परिवर्तन के आधार पर संचालित होता है। भौतिक तनाव इस प्रतिरोध परिवर्तन का कारण बनता है, जिसे व्हीटस्टोन ब्रिज सर्किट फिर मापने योग्य वोल्टेज आउटपुट में परिवर्तित करता है। इस एनालॉग सिस्टम को प्रयोग करने योग्य डेटा उत्पन्न करने के लिए सावधानीपूर्वक सिग्नल कंडीशनिंग और प्रवर्धन की आवश्यकता होती है। एक प्रमुख अंतर्दृष्टि यह है कि ईएसजी सूक्ष्म परिवर्तनों का पता लगाने में उत्कृष्ट है, लेकिन पर्यावरणीय हस्तक्षेप के प्रति काफी अधिक संवेदनशील है।

3. प्रदर्शन तुलना: सटीकता, स्थिरता और संवेदनशीलता

3.1 माप सटीकता

विद्युत स्ट्रेन गेज उच्च अल्पकालिक सटीकता प्रदान करता है। इसके विपरीत, वाइब्रेटिंग वायर स्ट्रेन गेज असाधारण रूप से विश्वसनीय दीर्घकालिक सटीकता प्रदान करता है।

3.2 दीर्घकालिक स्थिरता

VWSG बहु-वर्षीय निगरानी परियोजनाओं में उत्कृष्टता प्राप्त करता है क्योंकि इसका भौतिक तंत्र स्वाभाविक रूप से बहाव का प्रतिरोध करता है। ईएसजी अक्सर दीर्घकालिक अनुप्रयोगों में संघर्ष करता है। ईएसजी में समय के साथ सिग्नल बहाव और प्रतिकूल तापमान प्रभाव का अत्यधिक खतरा होता है।

3.3 संवेदनशीलता और संकल्प

ईएसजी बेहतर संवेदनशीलता प्रदान करता है, जो इसे माइक्रोस्ट्रेन को मापने, प्रयोगशाला परीक्षण करने और गतिशील माप परिवर्तनों को कैप्चर करने के लिए बेहतर अनुकूल बनाता है। VWSG थोड़े कम रिज़ॉल्यूशन के साथ काम करता है, जो इसे स्थिर और धीमी गति से बदलते भार की निगरानी के लिए आदर्श बनाता है।

4. पर्यावरणीय अनुकूलनशीलता: कठोर परिस्थितियों में कौन बेहतर प्रदर्शन करता है?

4.1 तापमान प्रतिरोध

तापमान परिवर्तन सभी संरचनात्मक स्वास्थ्य निगरानी सेंसरों को प्रभावित करता है। VWSG में अंतर्निहित तापमान क्षतिपूर्ति की सुविधा है, जो डेटा संग्रह प्रक्रिया को सुव्यवस्थित करती है। ईएसजी को तापमान में उतार-चढ़ाव के दौरान डेटा अखंडता बनाए रखने के लिए बाहरी क्षतिपूर्ति तंत्र की आवश्यकता होती है।

4.2 नमी, संक्षारण, और धूल

VWSG को तत्वों के खिलाफ पूरी तरह से सील कर दिया गया है, जो इसे एम्बेडेड अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है। ईएसजी स्थापना गुणवत्ता के प्रति अत्यधिक संवेदनशील है और नमी और धूल से बचने के लिए पर्याप्त बाहरी सुरक्षा की आवश्यकता होती है।

4.3 विद्युत चुम्बकीय हस्तक्षेप (ईएमआई)

VWSG विद्युत चुम्बकीय हस्तक्षेप से पूरी तरह से प्रतिरक्षित है क्योंकि यह आवृत्ति संकेत पर निर्भर करता है। ईएसजी ईएमआई के प्रति अत्यधिक संवेदनशील रहता है क्योंकि यह एक एनालॉग सिग्नल आउटपुट करता है। यह प्रतिरक्षा प्रमुख बुनियादी ढांचा परियोजनाओं में वीडब्ल्यूएसजी सेंसर के उपयोग के लिए एक मजबूत बिक्री कोण प्रदान करती है। वे तटीय क्षेत्रों, भूमिगत सुरंगों और बड़े बांधों में असाधारण रूप से अच्छा प्रदर्शन करते हैं।

5. स्थापना और रखरखाव: इंजीनियरों के लिए व्यावहारिक विचार

5.1 स्थापना जटिलता

ईएसजी एक सावधानीपूर्वक स्थापना प्रक्रिया की मांग करता है। तकनीशियनों को सटीक सतह की तैयारी करनी चाहिए और सटीक रीडिंग प्राप्त करने के लिए महत्वपूर्ण चिपकने वाला संबंध सुनिश्चित करना चाहिए। VWSG अधिक मजबूत इंस्टॉलेशन अनुभव प्रदान करता है। कर्मचारी सेंसर से समझौता किए बिना सीधे कंक्रीट एम्बेडिंग के लिए वीडब्ल्यूएसजी को आसानी से अनुकूलित कर सकते हैं।

5.2 रखरखाव आवश्यकताएँ

ईएसजी क्षेत्र में विफलता का जोखिम अधिक रखता है। ईएसजी को सही ढंग से काम करने के लिए ऑपरेटरों को लगातार अंशांकन करना चाहिए। एक बार स्थापित होने के बाद VWSG को न्यूनतम रखरखाव की आवश्यकता होती है। इस स्थायित्व के परिणामस्वरूप VWSG की सेवा अवधि बहुत लंबी हो जाती है।

6. डेटा अधिग्रहण और निगरानी प्रणाली संगतता

6.1 सिग्नल ट्रांसमिशन

VWSG आसानी से लंबी दूरी के ट्रांसमिशन को संभालता है, कई किलोमीटर तक सटीक सिग्नल भेजता है। ईएसजी लंबे केबल रन के साथ संघर्ष करता है और सिग्नल शोर से गंभीर रूप से सीमित होता है।

6.2 एसएचएम सिस्टम के साथ एकीकरण

दोनों सेंसर प्रकार आधुनिक संरचनात्मक स्वास्थ्य निगरानी नेटवर्क के साथ एकीकरण की पेशकश करते हैं। वे मानक डेटा लॉगर्स के साथ संगतता सुनिश्चित करते हैं। वे IoT मॉनिटरिंग प्लेटफ़ॉर्म और रिमोट मॉनिटरिंग सिस्टम से सहजता से जुड़ते हैं। यह अंतरसंचालनीयता ग्राहकों के लिए संपूर्ण निगरानी समाधान पेश करने का एक शानदार अवसर प्रस्तुत करती है।

7. विशिष्ट अनुप्रयोग: जहां प्रत्येक सेंसर सर्वश्रेष्ठ प्रदर्शन करता है

7.1 वाइब्रेटिंग वायर स्ट्रेन गेज अनुप्रयोग

• बांध और जलविद्युत स्टेशन
• पुल और सुरंगें
• गहरी नींव
• ढलान और भू-तकनीकी निगरानी

7.2 विद्युत तनाव गेज अनुप्रयोग

• प्रयोगशाला परीक्षण
• एयरोस्पेस और ऑटोमोटिव अनुसंधान एवं विकास
• अल्पकालिक संरचनात्मक परीक्षण
• उच्च आवृत्ति गतिशील माप

8. लागत बनाम मूल्य: अल्पकालिक बजट बनाम दीर्घकालिक आरओआई

कंपन तार बनाम प्रतिरोध तनाव गेज विकल्पों का विश्लेषण करते समय, टीमों को प्रारंभिक खरीद मूल्य से परे देखना चाहिए। ईएसजी कम प्रारंभिक लागत प्रदान करता है। हालाँकि, बार-बार रखरखाव और प्रतिस्थापन के परिणामस्वरूप ईएसजी के लिए जीवनचक्र लागत बहुत अधिक हो जाती है। VWSG के लिए अधिक अग्रिम निवेश की आवश्यकता होती है। समय के साथ, VWSG कम रखरखाव और प्रतिस्थापन लागत प्रदान करता है। एक महत्वपूर्ण खरीद अंतर्दृष्टि यह है कि स्वामित्व की कुल लागत (टीसीओ) बड़ी, बहु-वर्षीय परियोजनाओं में काफी अधिक मायने रखती है।

9. निर्णय मार्गदर्शिका: अपने प्रोजेक्ट के लिए सही स्ट्रेन गेज कैसे चुनें

9.1 मुख्य चयन मानदंड

अंतिम सेंसर चयन करने से पहले खरीद टीमों को कई मुख्य कारकों का मूल्यांकन करना होगा। आपको परियोजना की कुल अवधि और साइट पर विशिष्ट पर्यावरणीय स्थितियों पर विचार करना चाहिए। आपको आवश्यक सटीकता भी निर्धारित करनी होगी, अपनी सख्त बजट बाधाओं की रूपरेखा तैयार करनी होगी और समग्र स्थापना व्यवहार्यता का आकलन करना होगा।

9.2 त्वरित तुलना तालिका

कारक	हिलने वाला तार	विद्युतीय
स्थिरता	उत्कृष्ट	औसत
संवेदनशीलता	औसत	उत्कृष्ट
सहनशीलता	उत्कृष्ट	कम
लागत (प्रारंभिक)	उच्च	निचला

10. निष्कर्ष: परियोजना की जरूरतों के लिए प्रौद्योगिकी का मिलान

संरचनात्मक सेंसर का चयन करते समय कोई "एक आकार-सभी के लिए फिट" समाधान नहीं है। संक्षेप में, कठोर वातावरण में दीर्घकालिक निगरानी के लिए VWSG बेहतर विकल्प है। ईएसजी उच्च-परिशुद्धता, अल्पकालिक परीक्षण अनुप्रयोगों के लिए सबसे अच्छा उपकरण बना हुआ है।

हम पाठकों को हमारी इंजीनियरिंग टीम के साथ तकनीकी परामर्श का अनुरोध करने के लिए आमंत्रित करते हैं। हम आपको अनुकूलित सेंसर समाधान प्राप्त करने और आपकी विशिष्ट परियोजना आवश्यकताओं पर गहराई से चर्चा करने में मदद कर सकते हैं। अपने अगले बुनियादी ढांचे प्रोजेक्ट के लिए अनुरूप तनाव निगरानी समाधान के लिए हमसे संपर्क करें।

[हमसे अभी संपर्क करें!]

पूछे जाने वाले प्रश्न

1. कंपायमान तार स्ट्रेन गेज और विद्युत स्ट्रेन गेज के बीच मुख्य अंतर क्या है?

मुख्य अंतर उनके कार्य सिद्धांतों में है। VWSG तनाव को मापने के लिए तनावग्रस्त तार की आवृत्ति बदलाव पर निर्भर करता है, जबकि ESG विद्युत प्रतिरोध में परिवर्तन के माध्यम से तनाव को मापता है।

2. दीर्घकालिक बुनियादी ढांचा परियोजनाओं के लिए कौन सा स्ट्रेन गेज बेहतर है?

लंबी अवधि की परियोजनाओं के लिए वाइब्रेटिंग वायर स्ट्रेन गेज बेहतर है। इसमें सिग्नल बहाव के प्रति अंतर्निहित प्रतिरोध है और यह कई वर्षों तक कठोर पर्यावरणीय परिस्थितियों को आसानी से झेलता है।

3. विद्युत स्ट्रेन गेज लंबी दूरी के सिग्नल ट्रांसमिशन के साथ संघर्ष क्यों करते हैं?

इलेक्ट्रिकल स्ट्रेन गेज एक एनालॉग वोल्टेज सिग्नल आउटपुट करता है। यह एनालॉग सिग्नल लंबे केबल रन के दौरान खराब हो जाता है और आसानी से विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और सिग्नल शोर को पकड़ लेता है।

4. क्या मैं विद्युत स्ट्रेन गेज को सीधे कंक्रीट में एम्बेड कर सकता हूँ?

जबकि संभव हो, व्यापक बाहरी सुरक्षा के बिना इसकी अनुशंसा नहीं की जाती है। वीडब्ल्यूएसजी पूरी तरह से सीलबंद और स्वाभाविक रूप से मजबूत हैं, जो उन्हें सीधे कंक्रीट एम्बेडिंग के लिए उद्योग मानक बनाते हैं।

5. कौन सा विकल्प निवेश पर बेहतर रिटर्न (आरओआई) प्रदान करता है?

अल्पकालिक या प्रयोगशाला परियोजनाओं के लिए, ईएसजी कम प्रारंभिक लागत के कारण बेहतर आरओआई प्रदान करता है। बड़े पैमाने पर या बहु-वर्षीय बुनियादी ढांचा परियोजनाओं के लिए, वीडब्ल्यूएसजी काफी बेहतर आरओआई प्रदान करता है क्योंकि न्यूनतम रखरखाव और प्रतिस्थापन आवश्यकताओं के कारण स्वामित्व की कुल लागत कम है।
