ठोस बनाम खोखला लोड सेल: इंजीनियरिंग चयन के लिए एक व्यापक मार्गदर्शिका (बल पथ और विशिष्ट अनुप्रयोग और प्रमाणन आवश्यकताएँ)

सॉलिड लोड सेल बनाम हॉलो लोड सेल के बीच चुनाव एक वास्तविक इंजीनियरिंग निर्णय है। यह उत्पाद सुविधाओं को लेकर लड़ाई नहीं है। मूलभूत अंतर इस बात में निहित है कि सेंसर पर बल कैसे लगाया जाता है। यह लोड पथ निर्धारित करता है कि प्रत्येक प्रकार कहाँ विश्वसनीय रूप से प्रदर्शन करता है और कहाँ यह अनिवार्य रूप से विफल होगा। यह आलेख एक निर्णय उपकरण के रूप में कार्य करता है. यह तुलना को ब्रांड प्राथमिकता के बजाय इंजीनियरिंग तर्क पर आधारित करता है। हम इससे शुरुआत करेंगे कि प्रत्येक सेंसर वास्तव में क्या है। "ठोस" और "खोखला" शब्द आकार का वर्णन करते हैं, लेकिन वे कार्य का वर्णन नहीं करते हैं।

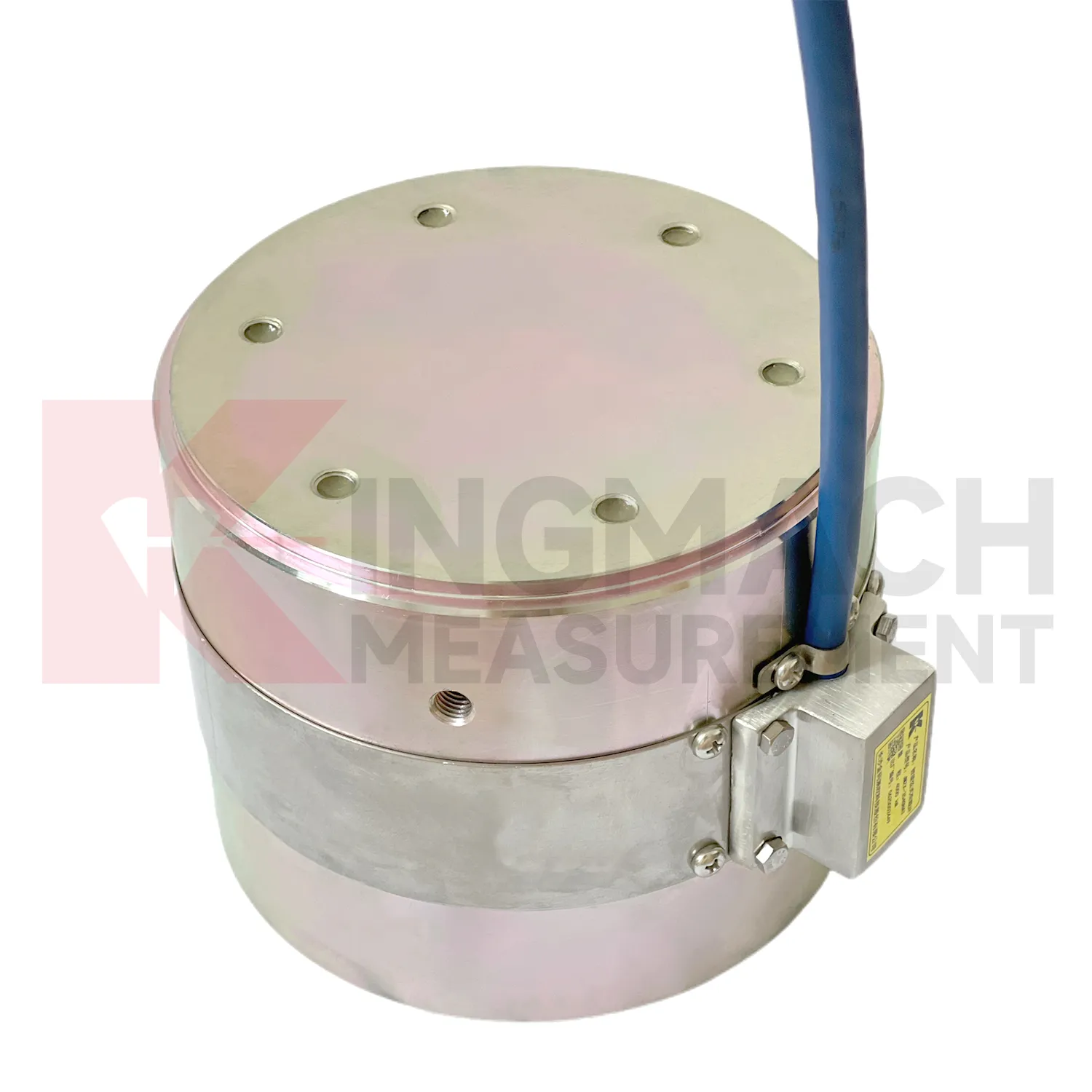

1. ठोस भार सेल क्या है - और यह बल को कैसे मापता है?

इंजीनियरों को पहले से ही पता है कि सिलेंडर कैसा दिखता है। उन्हें वास्तव में एक ठोस शरीर के माध्यम से भार पथ को समझने की आवश्यकता है। एक ठोस लोड सेल में एक ठोस-बॉडी बेलनाकार संपीड़न तत्व पर आधारित एक कोर आर्किटेक्चर होता है। लोचदार स्टील बॉडी एक अक्षीय संपीड़न भार के तहत समान रूप से बनती है। एंबेडेड कंपन तार के तार शरीर के अंदर बैठते हैं। ये तार एक विशिष्ट आवृत्ति परिवर्तन के रूप में सूक्ष्म तनाव का पता लगाते हैं।

लोड पथ तर्क सीधा है. भार शीर्ष असर वाली सतह में प्रवेश करता है। यह लोचदार तत्व के पूर्ण क्रॉस-सेक्शन से होकर गुजरता है। अंत में, यह निचली असर वाली सतह से बाहर निकल जाता है। कोशिका स्वयं एक संरचनात्मक सम्मिलन बन जाती है। यह भौतिक भार वहन करता है।

मल्टी-स्ट्रिंग डिज़ाइन शरीर के अंदर कई माप बिंदुओं पर औसत रीडिंग देता है। कम क्षमता वाली श्रेणियां 3-स्ट्रिंग डिज़ाइन का उपयोग करती हैं। उच्च क्षमता श्रेणियों के लिए 6-स्ट्रिंग डिज़ाइन की आवश्यकता होती है। यह मल्टी-स्ट्रिंग औसत देता है किंगमैच JMZX-34XX/35XX/36XXHAT श्रृंखला इसकी 0.5% एफएस परिशुद्धता है। ऑपरेटिंग वातावरण की मांग के बावजूद, यह 1,000-10,000 kN की विशाल रेंज में इस सटीकता को बनाए रखता है।

डिवाइस में एक स्मार्ट HAT चिप ऑनबोर्ड है। यह बुद्धिमान चिप अंशांकन गुणांक को मूल रूप से संग्रहीत करता है। यह अंतर्निर्मित थर्मिस्टर के माध्यम से तापमान को स्वतः ठीक करता है। यह 600 माप रिकॉर्ड भी सहेजता है। कनेक्टेड डेटा लॉगर के बिना भी सेंसर अपना इतिहास याद रखता है।

ऑपरेटिंग रेंज -30°C से +80°C तक फैली हुई है। इसके अलावा, ठोस सेल विनाशकारी विफलता से पहले अपनी रेटेड क्षमता के 300-400% तक अधिभार सहनशीलता का दावा करता है। यह अत्यधिक सार्थक सुरक्षा मार्जिन प्रदान करता है। पाइल परीक्षण और ब्रिज बेयरिंग अनुप्रयोगों में अचानक आकस्मिक अधिभार एक बहुत ही वास्तविक जोखिम है।

[किंगमैच JMZX-35XXHAT सॉलिड लोड सेल के लिए संपूर्ण विनिर्देश देखें]

2. खोखला लोड सेल क्या है - और क्या चीज़ इसे संरचनात्मक रूप से भिन्न बनाती है?

खोखले लोड सेल को वलयाकार लोड सेल के रूप में भी जाना जाता है। मुख्य वास्तुकला एक केंद्रीय बोर के साथ एक कुंडलाकार (अंगूठी के आकार का) शरीर पर निर्भर करती है। संरचनात्मक सदस्य कोशिका के केंद्र से होकर गुजरता है। यह सदस्य एंकर रॉड, केबल या बोल्ट हो सकता है। भार संरचनात्मक सदस्य के नट से सीधे कोशिका के कुंडलाकार चेहरे पर स्थानांतरित होता है। भार बोर की दीवार में ही प्रवेश नहीं करता है।

लोड पथ तर्क एक ठोस सेल से पूरी तरह से भिन्न होता है। भार कुंडलाकार असर सतह के माध्यम से प्रवेश करता है। रिंग बॉडी अपनी परिधि के चारों ओर समान रूप से संपीड़ित होती है। अनेक कंपनशील तार तार रिंग के चारों ओर व्यवस्थित होते हैं। ये तार संपीड़न संकेत को औसत करते हैं। यह मल्टी-कॉर्ड डिज़ाइन मामूली विलक्षण लोडिंग के लिए शक्तिशाली रूप से क्षतिपूर्ति करता है। एक सिंगल-स्ट्रिंग डिज़ाइन असमान भार को संभाल नहीं सकता है।

यह मल्टी-कॉर्ड डिज़ाइन निचली रेंज में तीन कॉर्ड का उपयोग करता है। यह 4,000-8,000 kN रेंज के लिए छह कॉर्ड तक आगे बढ़ता है। यह विशिष्ट वास्तुकला सक्षम बनाता है JMZX-3XXXHAT खोखला लोड सेल बिना डिसएसेम्बली के लाइव एंकर रॉड पर स्थापित किया जाना है। छड़ी बस धागे में पिरोती है। अखरोट कोशिका के मुख पर स्थित होता है। निगरानी तुरंत शुरू होती है.

खोखले सेल की डिजाइन सेवा अवधि 50 वर्ष है। फैक्ट्री छोड़ने से पहले इलास्टिक स्टील बॉडी को मल्टी-स्टेज स्थिरता उपचार से गुजरना पड़ता है। आंतरिक कंपन तारों में अल्ट्रा-हाई-स्ट्रेंथ स्टील की सुविधा होती है। तकनीशियन अंतरराष्ट्रीय मानक वेल्डिंग तकनीक का उपयोग करके इन तारों को जोड़ते हैं। ये बुनियादी विशिष्टता के दावे नहीं हैं। वे महत्वपूर्ण डिज़ाइन निर्णय हैं जो 20-वर्षीय बांध सुरक्षा कार्यक्रमों में गहराई से मायने रखते हैं।

यह सेल जीबी/टी 13606-2007 और डीएल/टी 269-2022 को दोहरा प्रमाणीकरण प्रदान करता है। दूसरा मानक हाइड्रोलिक और पावर इंजीनियरिंग के लिए विशिष्ट है। यह इसे बांध और जलविद्युत लंगर निगरानी के लिए एकमात्र सही विकल्प बनाता है।

[JMZX-3XXXHAT हॉलो लोड सेल के लिए तकनीकी विशिष्टताएँ देखें]

3. विशिष्टताएं साथ-साथ: संख्याओं का वास्तव में क्या मतलब है

गुण	सॉलिड लोड सेल (JMZX-35XXHAT)	खोखला लोड सेल (JMZX-3XXXHAT)	व्यवहार में इसका क्या मतलब है
क्षमता सीमा	1,000-10,000 के.एन	500-8,000 केएन (कस्टम उपलब्ध)	खोखले सेल का निचला 500 kN प्रवेश बिंदु छोटी लंगर छड़ों के लिए उपयुक्त होता है। यहां एक ठोस सेल को अधिक निर्दिष्ट किया जाएगा। 8,000 kN से अधिक की अति-उच्च क्षमता वाले पाइल फाउंडेशन परीक्षण अनुप्रयोगों के लिए, किंगमैच अनुकूलित JMZX-36XXHAT सॉलिड लोड सेल समाधान प्रदान कर सकता है। अधिक जानकारी के लिए बेझिझक हमारी तकनीकी टीम से संपर्क करें।
संकल्प	0.1 केएन (सभी मॉडल)	0.1-1 केएन (मॉडल के अनुसार भिन्न)	ठोस सेल का सुसंगत 0.1 kN रिज़ॉल्यूशन सटीक ढेर परीक्षण में सहायता करता है। खोखले सेल का 1 kN रिज़ॉल्यूशन स्वीकार्य है क्योंकि मॉनिटर किए गए भार आनुपातिक रूप से बड़े हैं।
मेमोरी क्षमता	600 रिकॉर्ड	800 रिकॉर्ड	खोखले सेल का बड़ा ऑनबोर्ड भंडारण दशकों की निगरानी के लिए इसकी लंबी अवधि की तैनाती प्रोफ़ाइल को दर्शाता है।
प्रमाणपत्र	जीबी/टी 13606-2007	जीबी/टी 13606-2007 और डीएल/टी 269-2022	अतिरिक्त हाइड्रोलिक इंजीनियरिंग मानक (डीएल/टी 269-2022) बांध वातावरण में सख्त परियोजना अनुपालन सुनिश्चित करता है।
डिज़ाइन सेवा जीवन	निर्दिष्ट नहीं (आवेदन निर्भर)	50 वर्ष	खोखले सेल को स्थायी निगरानी के लिए इंजीनियर किया गया है। ठोस सेल का उपयोग आमतौर पर अस्थायी परीक्षण चरणों में किया जाता है।

ये नंबर उत्कृष्ट मार्गदर्शन प्रदान करते हैं। हालाँकि, अधिक खुलासा करने वाला प्रश्न यह है कि वास्तविक परियोजना में प्रत्येक प्रकार वास्तव में कहाँ से संबंधित है।

4. सॉलिड लोड सेल कहाँ सर्वश्रेष्ठ प्रदर्शन करते हैं - और क्यों

यह खंड बताता है कि ठोस सेल का विशिष्ट लोड पथ इसे सही विकल्प क्यों बनाता है। हम तर्क पर ध्यान दे रहे हैं, न कि केवल सुविधाओं को सूचीबद्ध करने पर।

ढेर लोड परीक्षण: पाइल परीक्षण के लिए सॉलिड लोड सेल एकदम मेल खाता है। ठोस सेल सीधे पाइल हेड और लोडिंग जैक के बीच बैठता है। पूरा परीक्षण भार सीधे कोशिका शरीर से होकर गुजरता है। ठोस की संरचनात्मक रूप से भार वहन करने की क्षमता यहाँ नितांत आवश्यक है। 10,000 kN तक की इसकी विशाल क्षमता पुल की नींव में सबसे बड़े व्यास वाले ऊबड़-खाबड़ ढेरों को कवर करती है।

ब्रिज पियर बियरिंग सीट की निगरानी: सेल बियरिंग स्टैक के भीतर एक संरचनात्मक सम्मिलन के रूप में कार्य करता है। इसे सक्रिय रूप से मापते समय अनिश्चित काल तक विशाल डिज़ाइन भार उठाना चाहिए। ठोस शरीर की संपीड़न ज्यामिति इसे पूरी तरह से संभालती है। किंगमैच सॉलिड लोड सेल संदर्भ आयाम ब्रिज डिज़ाइन कोड में मानक असर प्लेट आयामों से सहजता से मेल खाते हैं।

हाइड्रोलिक जैक बल माप: तनाव के बाद के कार्यों में सख्त निगरानी की आवश्यकता होती है। ठोस सेल जैक के नीचे बैठता है। यह वास्तविक समय में लागू बल को मापता है। यह सत्यापित करता है कि डिज़ाइन पूर्व-तनाव वास्तव में साइट पर प्राप्त किया गया है। इंजीनियर केवल जैक दबाव गणना पर भरोसा नहीं कर सकते।

अस्थायी कार्य भार की निगरानी: निर्माण दल फॉर्मवर्क, फ़ॉल्सवर्क और शोरिंग की निगरानी करते हैं। संरचना समाप्त होने पर निगरानी कार्यक्रम समाप्त हो जाता है। टीम उपकरण हटा देती है। ठोस सेल की उच्च अधिभार सहनशीलता इसे किसी न किसी निर्माण-चरण कार्य के लिए एक मजबूत, पुन: प्रयोज्य विकल्प बनाती है।

यह थ्रू-रॉड अनुप्रयोगों पर विफल क्यों होता है?: एक ठोस कोशिका में कोई केन्द्रीय छिद्र नहीं होता। यह किसी रॉड या केबल पर नहीं चढ़ सकता। इंजीनियर इसे आसानी से नहीं अपना सकते। कस्टम एंड फिटिंग बनाने से तुरंत सनकी लोडिंग शुरू हो जाती है। यह सीधे माप सटीकता से समझौता करता है और डेटा को बर्बाद कर देता है।

[विशिष्ट परियोजना प्रकारों में किंगमैच उत्पादों के वास्तविक-विश्व अनुप्रयोग देखें]

5. हॉलो लोड सेल कहाँ सर्वोत्तम प्रदर्शन करते हैं - और क्यों

खोखली कोशिका मात्र एक संशोधित ठोस कोशिका नहीं है। यह मौलिक रूप से भिन्न उपकरण है। यह पूरी तरह से अलग लोडिंग ज्यामिति के लिए अनुकूलित है।

एंकर केबल और प्री-स्ट्रेस्ड टेंडन मॉनिटरिंग: खोखले लोड सेल अनुप्रयोग यहां चमकते हैं। रॉड या केबल केंद्रीय बोर के माध्यम से आसानी से गुजरती है। नट या एंकर प्लेट कुंडलाकार सतह पर सपाट होती है। कोशिका कण्डरा में वास्तविक पूर्व-तनाव बल को मापती है। यह जैक इनपुट को मापता नहीं है. यह लॉक-ऑफ के बाद और समय के साथ संरचनात्मक सदस्य में वास्तविक ताकत को मापता है।

रॉक बोल्ट और ग्राउंड एंकर मॉनिटरिंग: सुरंगें, ढलान और रिटेनिंग दीवारें रॉक बोल्ट पर निर्भर करती हैं। प्रारंभिक स्थापना के दौरान खोखला सेल बोल्ट हेड पर बैठता है। यह संरचना के जीवन भर वहीं रहता है। इसका 50 साल का डिज़ाइन जीवन दीर्घकालिक निगरानी कार्यक्रम की अवधि से मेल खाता है। छोटे व्यास वाले मॉडल मानक रॉक बोल्ट हेड आयामों से सटीक रूप से मेल खाते हैं।

बांध और जलविद्युत लंगर निगरानी: चीनी हाइड्रोलिक इंजीनियरिंग मानकों के लिए डीएल/टी 269-2022 प्रमाणीकरण सख्ती से अनिवार्य है। यह एक कठोर अनुपालन आवश्यकता है. हॉलो सेल का दोहरा प्रमाणीकरण इस कानूनी आवश्यकता को कवर करता है। ठोस सेल इस विशिष्ट हाइड्रोलिक मानक को धारण नहीं करता है।

ब्रिज स्टे केबल और हैंगर मॉनिटरिंग: रेट्रोफिट मॉनिटरिंग कार्यक्रम अक्सर मौजूदा पुलों को लक्षित करते हैं। कुंडलाकार फॉर्म फैक्टर मौजूदा केबलों पर आसान स्थापना की अनुमति देता है। तकनीशियनों को केवल एंकर छोर तक पहुंच की आवश्यकता है। स्थापना के लिए संरचनात्मक तत्व को काटने की आवश्यकता नहीं है। यह अक्सर खरीद इंजीनियरों के लिए निर्णायक कारक होता है।

यह सरल बियरिंग अनुप्रयोगों में विफल क्यों होता है: खोखले सेल में एक कुंडलाकार ज्यामिति होती है। यह आकार स्वाभाविक रूप से भार को संकीर्ण रिंग वाले चेहरे पर केंद्रित करता है। सही आकार के थ्रू-रॉड के बिना इसे एक फ्लैट बेयरिंग स्टैक के अंदर रखने से एक गैर-समान तनाव क्षेत्र का परिचय होता है। सेंसर इस तनाव को सही ढंग से पढ़ता है, लेकिन रीडिंग वास्तविक असर भार का प्रतिनिधित्व नहीं करती है।

[विशिष्ट परियोजना प्रकारों में किंगमैच उत्पादों के वास्तविक-विश्व अनुप्रयोग देखें]

6. इंस्टालेशन तर्क: प्रत्येक प्रकार की साइट टीम क्या मांग करती है

स्थापना आवश्यकताएँ अंततः यह तय करती हैं कि परियोजनाएँ कहाँ सफल या विफल होंगी। दोनों वाइब्रेटिंग वायर लोड सेल प्रकार साइट टीम से उच्च परिशुद्धता की मांग करते हैं।

ठोस सेल स्थापना आवश्यकताएँ: सपाट, समानांतर असर वाली सतहें बिल्कुल गैर-परक्राम्य हैं। 200 मिमी व्यास वाले सेल फेस पर मात्र 1 मिमी सतह की अनियमितता डेटा को बर्बाद कर देती है। यह बड़े पैमाने पर, मापने योग्य विलक्षण लोडिंग का परिचय देता है। टीमों को मानक अभ्यास के रूप में गोलाकार बैठने वाले वॉशर का उपयोग करना चाहिए। तकनीशियनों को पहला लोड लगाने से पहले लोड अक्ष के साथ उचित संरेखण को सत्यापित करना होगा।

खोखले सेल स्थापना आवश्यकताएँ: बोर-टू-रॉड क्लीयरेंस निर्दिष्ट सहिष्णुता से बिल्कुल मेल खाना चाहिए। लोड के तहत केंद्रीय छड़ को कभी भी आंतरिक बोर की दीवार से संपर्क नहीं करना चाहिए। नट को तनाव देने से पहले तकनीशियन एंकर हेड पर इंस्टालेशन करते हैं। तनाव के बाद पुनः स्थापना व्यावहारिक रूप से असंभव है। किसी गलती को ठीक करने के लिए टीम को पूरे एंकर का तनाव पूरी तरह से कम करना होगा।

सिग्नल निरंतरता योजना: दोनों लोड सेल प्रकार स्मार्ट एचएटी आर्किटेक्चर का उपयोग करते हैं। वे उत्कृष्ट लंबी दूरी का डिजिटल आउटपुट प्रदान करते हैं। हालाँकि, तकनीशियनों को इंस्टॉलेशन के दौरान सेंसर से डेटा लॉगर तक केबल रूटिंग की योजना बनानी होगी। वे केबलों को आसानी से दोबारा नहीं लगा सकते। दफन और पानी के नीचे केबल चलाने के लिए भारी बख्तरबंद केबल की आवश्यकता होती है। वे सटीक स्थापना गहराई के लिए कड़ाई से रेटेड वॉटरप्रूफ जंक्शन बक्से की भी मांग करते हैं।

साझा जोखिम: दोनों प्रकार की कोशिकाएँ प्रारंभिक त्रुटियों के प्रति अत्यधिक संवेदनशील रहती हैं। स्थापना के समय की गई गलतियों को बाद में गंभीर शारीरिक हस्तक्षेप के बिना ठीक नहीं किया जा सकता है। पहली बार में सटीक इंस्टॉलेशन करना अति-इंजीनियरिंग नहीं है। यह एकमात्र विकल्प है.

7. निर्णय जांच सूची: पांच प्रश्न जो सही विकल्प की ओर ले जाते हैं

इंजीनियरों को कड़ी समयसीमा का सामना करना पड़ता है। अपनी खरीद रणनीति का मार्गदर्शन करने के लिए इस संक्षिप्त निर्णय उपकरण का उपयोग करें।

प्रश्न 1 - क्या कोई संरचनात्मक सदस्य (रॉड, केबल, बोल्ट) है जिसे सेंसर से गुजरना होगा?
हाँ: खोखला चुनें।
नहीं: ठोस चुनें.

प्रश्न 2 - क्या सेंसर संरचनात्मक भार को पूरी तरह से वहन करेगा, या केवल इसे महसूस करेगा?
आंतरिक रूप से पूरा भार उठाना चाहिए: ठोस चुनें।
केवल संवेदना (प्रभावित चेहरे के माध्यम से स्थानांतरित बल): प्रश्न 1 के आधार पर, किसी भी प्रकार का चयन करें।

प्रश्न 3 - क्या यह एक अस्थायी परीक्षण या स्थायी निगरानी स्थापना है?
अस्थायी परीक्षण/निर्माण चरण: ठोस चुनें।
स्थायी/दीर्घकालिक एसएचएम कार्यक्रम: खोखला चुनें (50-वर्षीय डिज़ाइन जीवन की विशेषता)।

प्रश्न 4 - क्या परियोजना हाइड्रोलिक इंजीनियरिंग या बिजली क्षेत्र के मानकों के अंतर्गत आती है?
हां: खोखला चुनें (डीएल/टी 269-2022 प्रमाणित)।
नहीं: कोई भी प्रकार सामान्य जीबी/टी 13606-2007 मानक को पूरा करता है।

प्रश्न 5 - आवश्यक निगरानी क्षमता क्या है?
500 केएन से नीचे: खोखला चुनें (प्रवेश मॉडल उपलब्ध हैं)।
10,000 केएन या इससे ऊपर: ठोस चुनें (खोखला आमतौर पर 8,000 केएन मानक पर सबसे ऊपर होता है, हालांकि कस्टम विकल्प मौजूद हैं)।

चेकलिस्ट पर समापन नोट: यदि दो या दो से अधिक प्रश्न आपकी टीम को विपरीत दिशाओं में इंगित करते हैं, तो तुरंत रुकें। आपके आवेदन के लिए विशेषज्ञ समीक्षा की आवश्यकता है. किंगमैच जटिल हाइब्रिड आवश्यकताओं को संभालने के लिए कस्टम कॉन्फ़िगरेशन प्रदान करता है।

एप्लिकेशन की ज्यामिति सेंसर की ज्यामिति तय करती है

सॉलिड लोड सेल और खोखले लोड सेल कभी भी अलग-अलग मूल्य बिंदुओं पर प्रतिस्पर्धी उत्पाद नहीं होते हैं। वे मौलिक रूप से पूरक उपकरण हैं जो पूरी तरह से अलग लोड पथों के लिए डिज़ाइन किए गए हैं। प्रोजेक्ट की अनूठी ज्यामिति हमेशा यह निर्धारित करती है कि कौन सा सेंसर सही है।

कई बड़े पैमाने की परियोजनाओं के लिए अलग-अलग निगरानी बिंदुओं पर एक साथ दोनों प्रकार की आवश्यकता होती है। एक जटिल ब्रिज प्रोग्राम बेयरिंग सीटों पर ठोस कोशिकाओं का सुरक्षित रूप से उपयोग कर सकता है, साथ ही स्टे केबल एंकर पर खोखले कोशिकाओं को तैनात कर सकता है।

क्या आप अभी भी अपने प्रोजेक्ट के लिए सही समाधान के बारे में अनिश्चित हैं? नीचे दिए गए तकनीकी परामर्श फॉर्म को भरें, और किंगमैच इंजीनियर 24 घंटों के भीतर अनुकूलित चयन सिफारिशें प्रदान करेंगे। [सॉलिड लोड सेल उत्पाद पृष्ठ देखें] · [खोखले लोड सेल उत्पाद पृष्ठ देखें] · [पूर्ण तकनीकी डेटाशीट (पीडीएफ) डाउनलोड करें]
