9 प्रकार के लोड सेल को समझना: एक इंजीनियरिंग चयन गाइड

2026-06-08

लोड सेल का प्रकार कोई उत्पाद विकल्प नहीं है—यह एक इंजीनियरिंग निर्णय है

पुल ढेर नींव, सुरंग समर्थन प्रणाली, बांध सुरक्षा परियोजनाओं और गहरे नींव गड्ढे की निगरानी में, एक बार भी गलत सेंसर चुनने की लागत कम खरीद मूल्य से होने वाली बचत से कहीं अधिक है। लोड सेंसर का चयन करना केवल "कौन सा ब्रांड खरीदना है" के बारे में नहीं है, बल्कि "कौन सा भौतिक सिद्धांत मेरी लोड-असर संरचना से मेल खाता है।" यह लेख किंगमाच के नौ सेंसर उत्पादों की समीक्षा करता है, जिसमें कंपन तार (वीडब्ल्यू) और अंतर दबाव प्रौद्योगिकियों दोनों को शामिल किया गया है, ताकि इंजीनियरों को वास्तविक मापा भौतिक मापदंडों - जैसे कि केंद्रित बल, वितरित तनाव, छिद्र जल दबाव और जल स्तर - के आधार पर उपकरणों का सटीक मिलान करने में मदद मिल सके और सेंसर चुनने की सामान्य गलती से बचा जा सके जो केवल "समान दिखते हैं।”

उत्पाद त्वरित संदर्भ (रैपिड लोकेटर)

मापी गई भौतिक मात्रा	अनुशंसित सेंसर	कोर प्रौद्योगिकी
संकेंद्रित बल - रॉड/केबल थ्रू-होल	खोखला लोड सेल JMZX-3XXXHAT	VW, मल्टी-स्ट्रिंग वलयाकार संरचना
संकेंद्रित बल - प्रत्यक्ष संपीड़न	सॉलिड लोड सेल JMZX-35XXHAT	VW, मल्टी-स्ट्रिंग सॉलिड स्ट्रक्चर
अक्षीय बल - छड़ों/केबलों की दीर्घकालिक निगरानी	अक्षीय बल मीटर JMZX-38XXAT	वीडब्ल्यू, स्ट्रेन आइसोलेशन
अक्षीय बल - निर्माण चरण	फॉर्मवर्क अक्षीय बल मीटर	VW, निर्माण-टिकाऊ
वितरित पृथ्वी दबाव	पृथ्वी दबाव सेल JMZX-50XXAT / 51XXAT	VW, बड़े क्षेत्र का दबाव सहने वाली सतह
छिद्रित जल दबाव - गहरी परत	पीज़ोमीटर JMZX-55XXHAT	VW, एंबेडेड प्रकार
जल स्तर - वायर्ड अवलोकन ट्यूब	जल स्तर मीटर JMYC-67XXAD	विभेदक दबाव, आरएस485
जल स्तर - वायरलेस/दूरस्थ क्षेत्र	जल स्तर मीटर JMYC-67XXAWL	विभेदक दबाव, 4जी

रेंज के पीछे सेंसिंग टेक्नोलॉजीज

दो अलग-अलग सेंसिंग प्रौद्योगिकियां नौ उत्पादों की इस व्यापक श्रृंखला को कवर करती हैं। वाइब्रेटिंग वायर (VW) तकनीक सभी संरचनात्मक बल सेंसर और पीज़ोमीटर के लिए आधार प्रदान करती है। VW सेंसर के अंदर, एक तनावयुक्त स्टील तार प्राकृतिक आवृत्ति पर कंपन करता है। लोड के तहत आसपास के लोचदार तत्व के विरूपण से तार का तनाव बदल जाता है, जिससे इसकी कंपन आवृत्ति बदल जाती है। यह मापने योग्य आवृत्ति-से-बल संबंध माप का आधार बनता है। VW तकनीक भू-तकनीकी और संरचनात्मक स्वास्थ्य निगरानी (SHM) अनुप्रयोगों पर हावी है। इसका फ़्रीक्वेंसी-आधारित आउटपुट केबल प्रतिरोध विविधताओं, नमी के प्रवेश और विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) से पूरी तरह से प्रतिरक्षित रहता है। ये सटीक स्थितियाँ अक्सर दबे हुए, जलमग्न और लंबे समय तक चलने वाले क्षेत्र प्रतिष्ठानों में प्रतिरोधी स्ट्रेन-गेज सेंसर को अमान्य कर देती हैं।

दूसरा परिवार विभेदक दबाव संवेदन तकनीक का उपयोग करता है। एक दबाव-संवेदनशील डायाफ्राम हाइड्रोस्टैटिक तरल दबाव के तहत विक्षेपित होता है। एक अंतर्निर्मित सीपीयू और एक 16-बिट एडी कनवर्टर इस भौतिक विक्षेपण को डिजिटल जल स्तर मान में बदल देता है। यह तकनीक खुले जल स्तर की निगरानी के लिए आदर्श रूप से उपयुक्त है। एक वेंटेड केबल डिज़ाइन वायुमंडलीय हस्तक्षेप को समाप्त करता है ताकि सेंसर बैरोमेट्रिक भिन्नता की उपस्थिति में सटीक रूप से काम कर सके। ये सेंसर अप्राप्य दूरस्थ स्टेशनों के लिए 4जी वायरलेस या आरएस485 डिजिटल सिग्नल आउटपुट करते हैं और जल स्तर ट्यूबों में मिलीमीटर-स्तर रिज़ॉल्यूशन प्राप्त करते हैं। वाइब्रेटिंग वायर पीज़ोमीटर को इन विशिष्ट खुले पानी के प्रदर्शन आवश्यकताओं को पूरा करने के लिए डिज़ाइन नहीं किया गया है। अंततः, मुख्य प्रौद्योगिकी मंच प्रदान करती है, लेकिन परियोजना का विशिष्ट बल विन्यास आवश्यक सटीक उत्पाद प्रकार निर्धारित करता है।

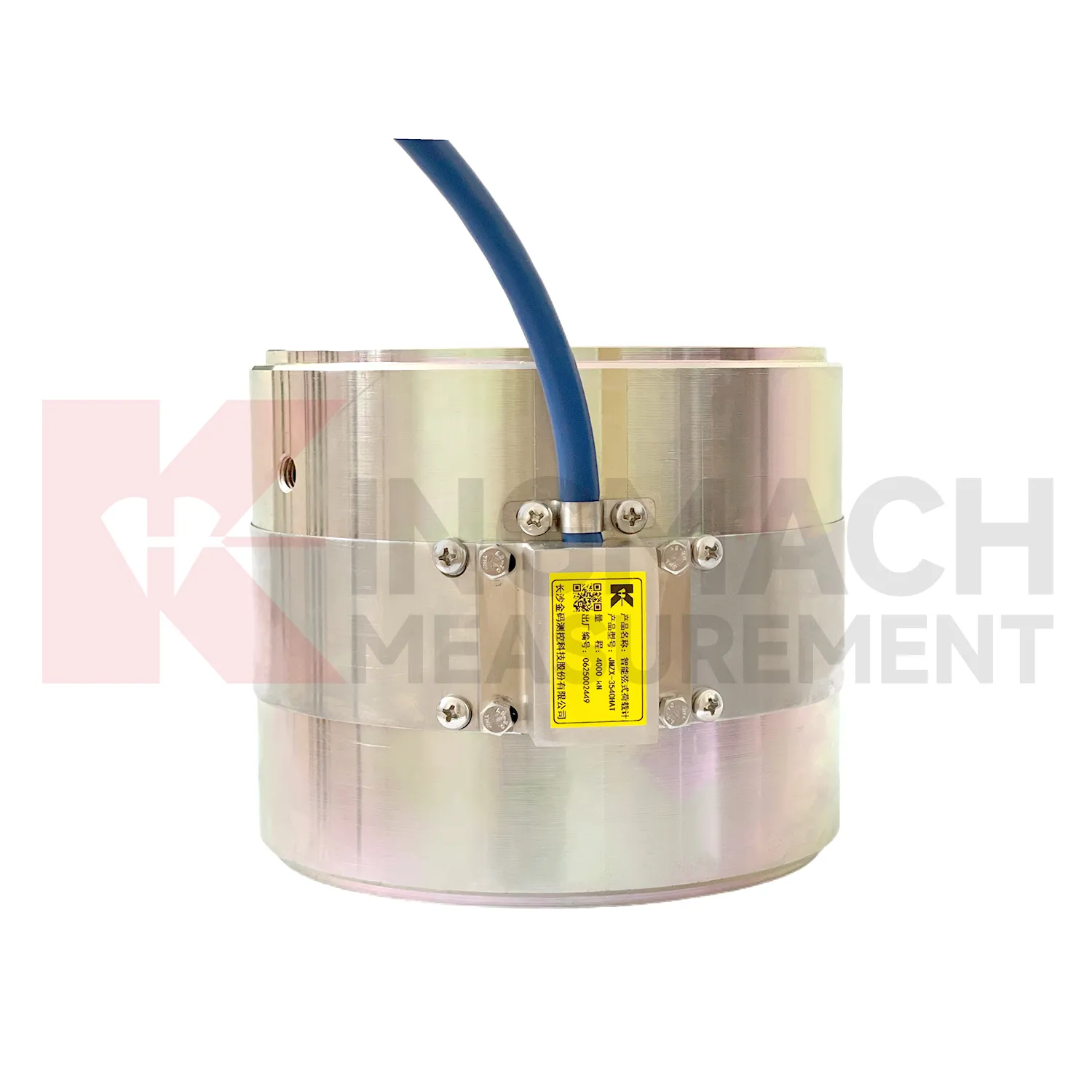

टाइप 1 - सॉलिड लोड सेल: स्ट्रक्चरल कंप्रेशन इंसर्ट

सॉलिड लोड सेल संरचनात्मक भार को केवल महसूस करने के बजाय सीधे वहन करता है।

लोड पथ: बल सेंसर के शीर्ष असर वाले चेहरे में प्रवेश करता है। फिर बल ठोस लोचदार स्टील बॉडी के पूर्ण क्रॉस-अनुभागीय क्षेत्र से होकर गुजरता है। अंत में, बल निचले असर वाले चेहरे से बाहर निकल जाता है।

अनुप्रयोग: इंजीनियर इस प्रकार का उपयोग ब्रिज पियर बियरिंग सीट की निगरानी और पाइल लोड परीक्षण के लिए करते हैं। ढेर परीक्षण में, पूरा परीक्षण भार पूरी तरह से कोशिका शरीर से होकर गुजरता है। यह पोस्ट-टेंशनिंग ऑपरेशन और अस्थायी कार्य संपीड़न निगरानी में हाइड्रोलिक जैक बल सत्यापन का भी कार्य करता है।

मुख्य विशिष्टताएँ: पूरी रेंज में 0.1 केएन के सख्त रिज़ॉल्यूशन के साथ क्षमताएं 1,000 से 10,000 केएन तक होती हैं। मॉडल में निचली रेंज के लिए 3-स्ट्रिंग कॉन्फ़िगरेशन और उच्च रेंज के लिए 6-स्ट्रिंग कॉन्फ़िगरेशन की सुविधा होती है। ऑपरेटिंग तापमान -30°C से +80°C तक रहता है। इकाई अपनी निर्धारित क्षमता का 300 से 400% तक अधिभार सहन करती है। एक ऑनबोर्ड HAT चिप अंशांकन गुणांक संग्रहीत करता है, तापमान के लिए स्वचालित रूप से सही करता है, और 600 माप रिकॉर्ड बचाता है। सेंसर GB/T 13606-2007 प्रमाणन वाला है।

कठोर सीमा: इस सेल में एक ठोस डिज़ाइन है जिसमें कोई केंद्रीय बोर नहीं है। उपयोगकर्ता इसे किसी भी रॉड या केबल पर स्थापित नहीं कर सकते हैं जो सेंसर से होकर गुजरना होगा। इस अनुकूलन का प्रयास करने से विलक्षण लोडिंग उत्पन्न होती है जो सभी रिकॉर्ड किए गए मापों को अमान्य कर देती है।

टाइप 2 - खोखला लोड सेल: थ्रू-रॉड एंकर मॉनिटर

खोखला लोड सेल 50 साल की सेवा जीवन के साथ एक कुंडलाकार डिजाइन प्रदान करता है।

लोड पथ: सेंसर में केंद्रीय बोर के साथ एक कुंडलाकार, या अंगूठी के आकार का शरीर होता है। एक रॉड, बोल्ट या टेंडन आंतरिक दीवार से संपर्क किए बिना इस बोर से होकर गुजरता है। संरचनात्मक नट या एंकर प्लेट सीधे कुंडलाकार चेहरे पर होती है। रिंग बॉडी अपनी परिधि के चारों ओर समान रूप से संपीड़ित होती है, और कई VW कॉर्ड पूरे रिंग में सिग्नल को औसत करते हैं।

अनुप्रयोग: सामान्य अनुप्रयोगों में प्री-स्ट्रेस्ड एंकर और रॉक बोल्ट मॉनिटरिंग शामिल हैं। यह पुलों और रिटेनिंग दीवारों में केबल बल को प्रभावी ढंग से मापता है। बांध और जलविद्युत लंगर बल की निगरानी के लिए इंजीनियर इस पर भरोसा करते हैं। यह मौजूदा संरचनाओं पर रेट्रोफिट निगरानी के लिए आदर्श है क्योंकि इसमें संरचनात्मक सदस्य को अलग करने की आवश्यकता नहीं होती है।

मुख्य विशिष्टताएँ: मानक क्षमताएँ 500 से 8,000 kN तक होती हैं, हालाँकि कस्टम मॉडल उपलब्ध रहते हैं। यह 3-कॉर्ड से 6-कॉर्ड माप विन्यास का उपयोग करता है। डिज़ाइन की गई सेवा का जीवन 50 वर्ष तक है। यह दीर्घायु मल्टी-स्टेज स्थिरता-उपचारित लोचदार स्टील बॉडी, अल्ट्रा-हाई-स्ट्रेंथ वीडब्ल्यू तारों और अंतरराष्ट्रीय-मानक एंकर वेल्डिंग पर निर्भर करती है। ऑनबोर्ड HAT चिप सक्रिय रूप से 800 माप रिकॉर्ड सहेजती है। इसके पास GB/T 13606-2007 और DL/T 269-2022 के तहत दोहरा प्रमाणन है। उत्तरार्द्ध एक हाइड्रोलिक इंजीनियरिंग मानक है जो बांध और जलविद्युत परियोजना अनुपालन के लिए सख्ती से अनिवार्य है।

कठोर सीमा: वलयाकार ज्यामिति के लिए सही आकार की थ्रू-रॉड की आवश्यकता होती है। थ्रू-मेंबर के बिना एक खोखले सेल को एक सपाट संपीड़न स्टैक में रखने से एक गैर-समान तनाव क्षेत्र उत्पन्न होता है और अत्यधिक अविश्वसनीय रीडिंग उत्पन्न होती है।

4. टाइप 3 - अक्षीय बल लोड मीटर: समय के साथ केबल और स्ट्रट बल को मापना

अक्षीय बल मीटर ठोस और खोखली कोशिकाओं के बीच एक अलग माप स्थान रखता है।

लोड पथ: सेंसर सीधे एक लम्बे संरचनात्मक तत्व से जुड़ता है या उसके चारों ओर चिपक जाता है। यह सक्रिय रूप से सदस्य के प्राथमिक अक्ष के साथ अक्षीय बल घटक को मापता है। डिज़ाइन जानबूझकर अक्षीय बल को किसी भी झुकने वाले क्षण से अलग करता है। एक मानक संपीड़न सेल यह महत्वपूर्ण अलगाव क्षमता प्रदान नहीं कर सकता है।

अनुप्रयोग: यह केबल-रुके पुलों, सस्पेंशन पुलों और उन्नत ढलान स्थिरीकरण प्रणालियों में दीर्घकालिक केबल बल निगरानी प्रदान करता है। यह दीवारों और गहरी खुदाई में अकड़ और टाई-बैक बल की निगरानी करता है। यह केबल-समर्थित संरचनाओं में उनके परिचालन सेवा जीवन के दौरान पूर्व-तनाव छूट और लोड पुनर्वितरण का भी पता लगाता है।

मुख्य विशिष्टताएँ: सेंसर ऑनबोर्ड एचएटी इंटेलिजेंट चिप के साथ जोड़े गए वाइब्रेटिंग वायर सेंसिंग का उपयोग करता है। खरीदार पारंपरिक VW आउटपुट या स्मार्ट RS485 डिजिटल आउटपुट वेरिएंट का चयन कर सकते हैं। चयन केवल केबल चलाने की लंबाई पर निर्भर करता है और क्या साइट स्वचालित डेटा संग्रह का उपयोग करती है।

यह प्रकार क्यों मायने रखता है: केबल-समर्थित संरचनाओं में, केबल की थकान या एंकर की गिरावट के कारण होने वाला प्रगतिशील भार पुनर्वितरण नियमित दृश्य निरीक्षण के लिए अदृश्य रहता है। अक्षीय बल मीटर मात्रात्मक प्रवृत्ति डेटा उत्पन्न करता है। यह डेटा इंजीनियरों को सटीक रूप से बताता है कि जब कोई केबल संरचना पर कोई दृश्य दोष दिखाई देने से वर्षों पहले अपने प्रतिस्थापन सीमा तक पहुंचता है।

5. टाइप 4 - स्मार्ट फॉर्मवर्क एक्सियल फोर्स मीटर: निर्माण-चरण लोड सुरक्षा

स्मार्ट फॉर्मवर्क अक्षीय बल मीटर पूरी तरह से अलग परियोजना चरण और उपयोगकर्ता प्रोफ़ाइल पर कार्य करता है।

लोड पथ: यह JMZX-38 मॉडल के समान अक्षीय बल माप सिद्धांत का उपयोग करता है। हालाँकि, इंजीनियरों ने इस संस्करण को विशेष रूप से अस्थायी फॉर्मवर्क प्रॉप्स, शोरिंग और फ़ॉल्सवर्क के लिए अनुकूलित किया है। जैसे-जैसे निर्माण विभिन्न मंजिलों या खंडों के माध्यम से आगे बढ़ता है, साइट टीमें बार-बार सेंसर स्थापित करती हैं और हटाती हैं।

अनुप्रयोग: यह प्रमुख भराव के दौरान सक्रिय कंक्रीट फॉर्मवर्क प्रोप लोड मॉनिटरिंग प्रदान करता है। यह कमजोर मौजूदा संरचनाओं के निकट स्थित गहरी खुदाई में शोरिंग बल की निगरानी प्रदान करता है। यह निर्माण चरण के दौरान पुलों और ऊंची संरचनाओं के लिए आवश्यक फ़ॉलवर्क निगरानी भी प्रदान करता है।

निर्माण-चरण निगरानी क्यों मायने रखती है?: भवन निर्माण के दौरान घातक संरचनात्मक पतन के सबसे आम कारणों में फॉर्मवर्क और फॉल्सवर्क विफलताएं शामिल हैं। समर्थन प्रॉप्स में वास्तविक समय अक्षीय बल डेटा तुरंत खतरनाक लोड पुनर्वितरण की पहचान करता है। यह खतरनाक पुनर्वितरण अक्सर असमान कंक्रीट प्लेसमेंट, आसन्न भारी क्रेन भार, या अचानक अंडरपिनिंग निपटान से उत्पन्न होता है। संरचना के भयावह विफलता सीमा तक पहुंचने से पहले ही सेंसर इन विसंगतियों का अच्छी तरह से पता लगा लेता है।

मुख्य लाभ: निर्माता ने इस सेंसर को अविश्वसनीय रूप से तेज़ इंस्टॉलेशन चक्र और सक्रिय निर्माण स्थलों पर बेहद कठिन हैंडलिंग के लिए डिज़ाइन किया है। स्मार्ट एचएटी आउटपुट एक समर्पित डेटा लॉगर सिस्टम की आवश्यकता के बिना सीधे साइट पर वास्तविक समय प्रदर्शन को सुरक्षित रूप से सक्षम बनाता है।

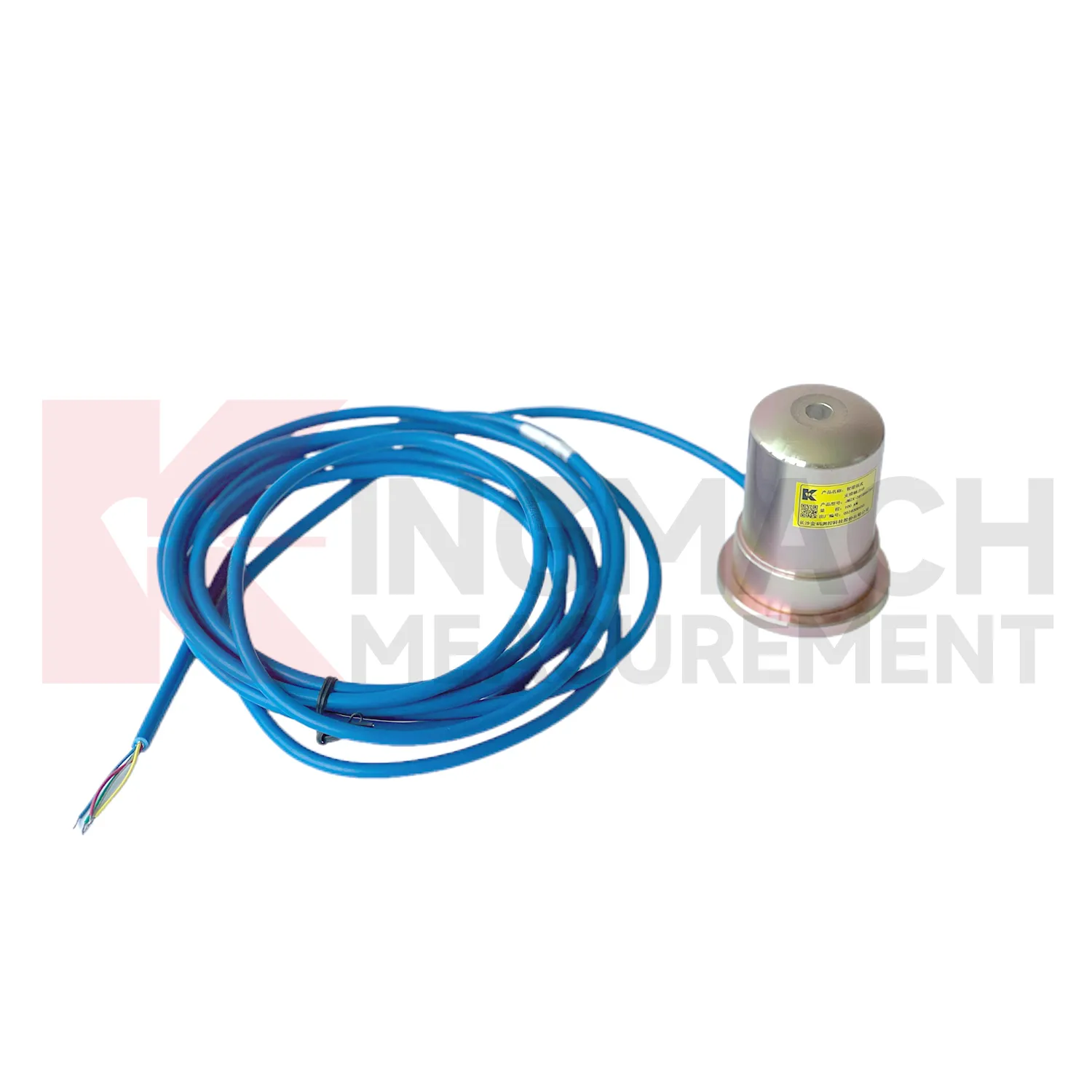

जियो के लिए स्मार्ट फॉर्मवर्क एक्सियल फोर्स मीटर

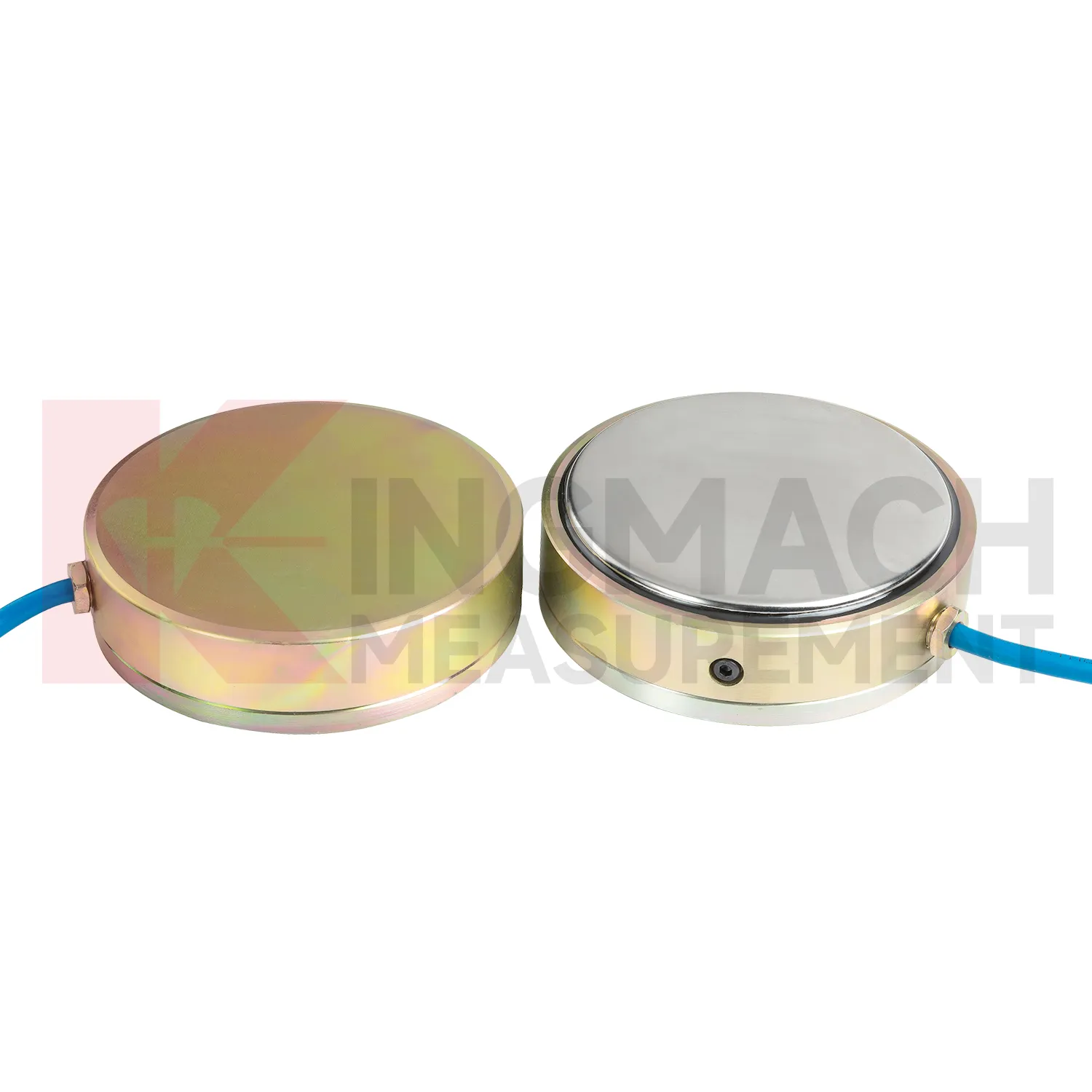

6. प्रकार 5 - पृथ्वी दबाव सेल: वितरित मृदा संपर्क तनाव को मापना

पृथ्वी दबाव कोशिकाएं एक जटिल माप समस्या का समाधान करती हैं जिसे कोई अन्य सेंसर प्रकार संबोधित नहीं कर सकता है।

मापन समस्या: मिट्टी एक एकल बिंदु भार के रूप में कार्य करने के बजाय, एक विस्तृत सतह पर वितरित संपर्क तनाव लागू करती है। एक एकल बिंदु पर रखा गया पारंपरिक लोड सेल केवल उसी बिंदु पर अत्यधिक स्थानीयकृत तनाव को पढ़ता है। यह स्थानीय रीडिंग वास्तविक औसत संरचनात्मक भार से काफी अधिक या कम हो सकती है। पृथ्वी दबाव सेल में असाधारण रूप से बड़ा सपाट चेहरा होता है। यह बड़ा चेहरा गंभीर कण आकार भिन्नता, संघनन गैर-एकरूपता और यादृच्छिक समुच्चय क्लस्टरिंग के कारण होने वाले तनाव सांद्रता को प्रभावी ढंग से औसत करता है।

दो प्रकार:

JMZX-50XXAT मानक मॉडल के रूप में कार्य करता है। यह सक्रिय रूप से दीवारों, भूमिगत संरचनाओं, सुरंग अस्तर, तटबंधों और नींव स्लैब की निगरानी करता है। यह सटीक रूप से मापता है कि संपूर्ण निगरानी जीवन के दौरान मिट्टी या भराव सामग्री संरचना पर किस प्रकार भार डालती है।

JMZX-51XXAT उच्च-लोड अनुप्रयोगों के लिए डिज़ाइन किए गए बड़े मॉडल के रूप में कार्य करता है। इंजीनियर इस मॉडल को प्रमुख बांध तटबंधों, बड़े-व्यास वाले कैसॉन और भारी भार वाले संरचनात्मक भराव क्षेत्रों में तैनात करते हैं। इन चरम वातावरणों में, मानक कोशिका का चेहरा क्षेत्र गहराई पर वास्तविक तनाव वितरण को काफी कम दर्शाएगा।

स्मार्ट एटीएम प्रत्यय वेरिएंट: इस संस्करण में पूरी तरह से स्वचालित तापमान सुधार और विश्वसनीय डिजिटल आउटपुट के लिए एक ऑनबोर्ड एचएटी चिप शामिल है। यह तकनीक गहराई में दबी कोशिकाओं के लिए नितांत आवश्यक है, जिन्हें लंबे समय तक केबल चलाने की आवश्यकता होती है। भारी डीवाटरिंग पंपों या सक्रिय उत्खनन उपकरणों से उच्च ईएमआई का अनुभव करने वाली साइटों पर भी यह महत्वपूर्ण है।

महत्वपूर्ण स्थापना नोट: तकनीशियनों को स्पष्ट रूप से सेल फेस को प्राथमिक प्रमुख तनाव दिशा के लंबवत उन्मुख करना चाहिए। गलत कोण पर स्थापित सेल उस विशिष्ट तनाव के बजाय एक अप्रासंगिक तनाव घटक को मापता है जिसे डिज़ाइनर मॉनिटर करना चाहता है। यह गलती क्षेत्र में सबसे आम पृथ्वी दबाव सेल गलत अनुप्रयोग त्रुटियों में से एक बनी हुई है।

7. प्रकार 6 - द्रव दबाव की निगरानी: पीज़ोमीटर और जल स्तर मीटर

पानी और छिद्र दबाव प्रति इकाई क्षेत्र में भौतिक बलों के रूप में कार्य करते हैं। उन्हें मापना अनिवार्य रूप से एक द्रव माध्यम पर सीधे लागू लोड सेल माप है। यह प्रक्रिया समान भौतिक सिद्धांत पर निर्भर करती है लेकिन एक अलग लोचदार तत्व और विशिष्ट सेंसिंग ज्यामिति का उपयोग करती है।

उप-प्रकार ए - स्मार्ट वाइब्रेटिंग वायर पीज़ोमीटर (JMZX-55XXHAT): यह उपकरण सिद्ध वीडब्ल्यू सेंसिंग का उपयोग करके बोरहोल और स्टैंडपाइप में छिद्रित पानी के दबाव और गतिशील भूजल हेड को मापता है। इंजीनियर इसे बांध की नींव, तटबंधों, ढलानों और सुरंग उलटा जैसे भू-तकनीकी संरचनाओं के भीतर गहराई में स्थायी एम्बेडेड स्थापना के लिए डिज़ाइन करते हैं। इसमें स्वचालित तापमान क्षतिपूर्ति और RS485 डिजिटल आउटपुट के साथ एक ऑनबोर्ड HAT चिप की सुविधा है। यह पूर्ण प्राथमिक विकल्प है जब टीमें वर्षों या दशकों तक निगरानी के लिए सेंसर को स्थायी रूप से गाड़ देंगी या ग्राउट कर देंगी। बढ़ता हुआ छिद्र दबाव अक्सर विनाशकारी ढलान अस्थिरता या बांध नींव की विफलता के शुरुआती मापनीय अग्रदूत के रूप में कार्य करता है। यह महत्वपूर्ण चेतावनी किसी भी दृश्यमान सतह विरूपण होने से कुछ दिन या सप्ताह पहले डेटा में दिखाई देती है।

स्मार्ट वाइब्रेटिंग वायर पीज़ोमीटर क्या है स्मार्ट पीज़ोमीटर

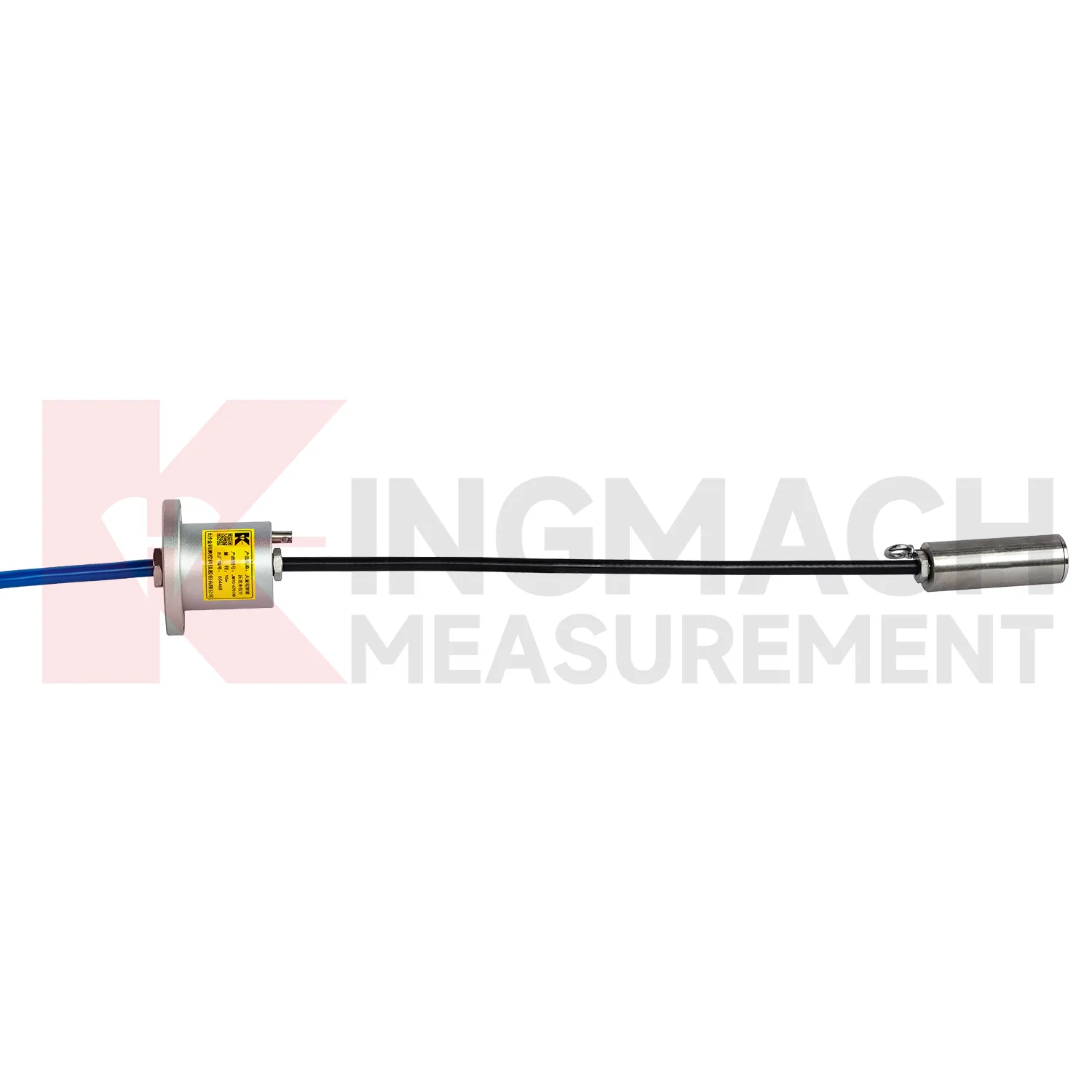

उप-प्रकार बी - वाइड-रेंज स्मार्ट डिफरेंशियल प्रेशर वॉटर लेवल मीटर (JMYC-67XXAD): यह अत्यधिक विशिष्ट सेंसर गहरे रिसाव दबाव और सटीक जल स्तर को मापता है। टीमें इसे पहले से स्थापित पीज़ोमीटर ट्यूबों, दबाव राहत पाइप आउटलेट और सॉफ्ट फाउंडेशन बोरहोल में स्थापित करती हैं। यह एक वेंटेड केबल के साथ जोड़ी गई उन्नत अंतर दबाव तकनीक का उपयोग करता है। इसके φ24mm × 71.5mm के कॉम्पैक्ट आयाम यह सुनिश्चित करते हैं कि यह इतना छोटा है कि इसे किसी भी मानक अवलोकन ट्यूब में आसानी से उतारा जा सके। यह 0.1 मिमी का असाधारण रिज़ॉल्यूशन और 0.2% एफएस की सटीकता रेटिंग प्रदान करता है। यह RS485 डिजिटल आउटपुट (DC 9-24V) पर काम करता है और -20°C से +80°C के तापमान रेंज में काम करता है। इंजीनियर इस मॉडल को तब चुनते हैं जब किसी इंस्टॉलेशन के लिए ट्यूब के भीतर उप-मिलीमीटर जल स्तर रिज़ॉल्यूशन की सख्त आवश्यकता होती है और साइट पर पहले से ही आरएस 485 डेटा इंफ्रास्ट्रक्चर के साथ वायर्ड पावर होती है।

उप-प्रकार सी - 4जी के साथ एकीकृत वाइड-रेंज विभेदक दबाव जल स्तर मीटर (JMYC-67XXAWL): यह मॉडल परम स्वायत्त क्षेत्र परिनियोजन संस्करण का प्रतिनिधित्व करता है। यह एक 4जी वायरलेस डीटीयू, एक उच्च क्षमता वाली 3.6V/38Ah गैर-रिचार्जेबल लिथियम बैटरी और एक समर्पित मोबाइल ऐप डिस्प्ले को अत्यधिक कॉम्पैक्ट 85 मिमी × 85 मिमी × 106 मिमी इकाई में एकीकृत करता है। यह 1 मिमी का विश्वसनीय रिज़ॉल्यूशन और ±0.1% एफएस की सख्त सटीकता प्रदान करता है। यह GB/T 11828.2-2022 मानकों के लिए आधिकारिक प्रमाणन रखता है। बैटरी जीवन तेजी से 20 मिनट के अंतराल पर 5 महीने से लेकर 6 घंटे के अंतराल पर 3 साल से अधिक तक चलता है। यह अप्राप्य हाइड्रोलॉजिकल निगरानी स्टेशनों, दूरस्थ जलाशय निगरानी और विशाल सतह/भूजल अवलोकन नेटवर्क के लिए एकदम सही विकल्प है जहां पारंपरिक ग्रिड बिजली और केबल बुनियादी ढांचा पूरी तरह से अनुपलब्ध है।

उत्पाद चयन निर्णय तालिका

चयन शर्त/परियोजना आवश्यकता	अनुशंसित मॉडल	सिफ़ारिश का कारण	मॉडल अनुशंसित नहीं एवं कारण
मिट्टी के अंदर छिद्रित पानी के दबाव की निगरानी करने की आवश्यकता है	JMZX-55XXHAT	वाइब्रेटिंग वायर पीज़ोमीटर विशेष रूप से नरम मिट्टी की नींव, गहरी मिट्टी के द्रव्यमान, बांधों और इसी तरह के अनुप्रयोगों में छिद्रित पानी के दबाव की निगरानी के लिए डिज़ाइन किया गया है।	JMYC-67XXAD / JMYC-67XXAWL मुख्य रूप से जल स्तर या तरल स्तर माप के लिए हैं, न कि सामान्य छिद्र दबाव निगरानी के लिए।
बांध के रिसाव दबाव, उत्थान दबाव, या दबाव राहत पाइप आउटलेट पर पानी के दबाव की निगरानी करने की आवश्यकता है	JMZX-55XXHAT	बांध-रोधी प्रदर्शन, बांधों के आसपास रिसाव, रिसाव की स्थिति और फ़्रेटिक लाइनों की निगरानी के लिए उपयुक्त।	विभेदक दबाव जल स्तर मीटर जल स्तर को माप सकते हैं, लेकिन वे इंजीनियरिंग रिसाव दबाव की निगरानी के लिए कंपन तार पीज़ोमीटर से कम उपयुक्त हैं।
पीज़ोमीटर ट्यूबों में जल स्तर में परिवर्तन को मापने की आवश्यकता है, और एक मौजूदा डेटा अधिग्रहण प्रणाली उपलब्ध है	JMYC-67XXAD	आरएस485 आउटपुट और 0.1 मिमी जल स्तर रिज़ॉल्यूशन मौजूदा स्वचालित निगरानी प्रणालियों में एकीकृत करना आसान बनाता है।	JMYC-67XXAWL का भी उपयोग किया जा सकता है, लेकिन यदि बिजली आपूर्ति और डेटा अधिग्रहण प्रणालियाँ पहले से मौजूद हैं तो इसके एकीकृत 4G और बैटरी कार्य अनावश्यक हो सकते हैं।
मिलीमीटर-स्तरीय जल स्तर की निगरानी की आवश्यकता है	JMYC-67XXAD या JMYC-67XXAWL	JMYC-67XXAD 0.1 मिमी रिज़ॉल्यूशन प्रदान करता है, जबकि JMYC-67XXAWL 1 मिमी रिज़ॉल्यूशन प्रदान करता है। दोनों मिलीमीटर-स्तरीय निगरानी आवश्यकताओं को पूरा कर सकते हैं।	JMZX-55XXHAT कुछ अनुप्रयोगों में जल स्तर में परिवर्तन को माप सकता है, लेकिन इसका प्राथमिक उद्देश्य रिसाव दबाव/छिद्र दबाव की निगरानी करना है।
उच्च जल स्तर समाधान की आवश्यकता है	JMYC-67XXAD	जल स्तर रिज़ॉल्यूशन 0.1 मिमी है, जो JMYC-67XXAWL के 1 मिमी रिज़ॉल्यूशन से अधिक है।	JMYC-67XXAWL में 1 मिमी रिज़ॉल्यूशन है, जो मानक मिलीमीटर-स्तर के दूरस्थ जल स्तर की निगरानी के लिए उपयुक्त है।
जहां केबल लगाना असुविधाजनक है वहां रिमोट वायरलेस ट्रांसमिशन की आवश्यकता है	JMYC-67XXAWL	अंतर्निर्मित 4जी डीटीयू बाहरी संचार मॉड्यूल की आवश्यकता को समाप्त कर देता है।	JMYC-67XXAD RS485 का उपयोग करता है और इसके लिए बाहरी डेटा लॉगर या संचार गेटवे की आवश्यकता होती है।
साइट में कोई मुख्य बिजली या स्थिर बाहरी बिजली आपूर्ति नहीं है	JMYC-67XXAWL	कम-पावर डिज़ाइन के साथ अंतर्निहित 3.6V / 38Ah लिथियम बैटरी।	JMYC-67XXAD को बाहरी DC 9–24V बिजली आपूर्ति की आवश्यकता होती है।
एक अप्राप्य हाइड्रोलॉजिकल मॉनिटरिंग स्टेशन बनाने की आवश्यकता है	JMYC-67XXAWL	अंतर्निर्मित बैटरी, 4जी संचार और मोबाइल ऐप रीयल-टाइम डिस्प्ले इसे बाहरी निगरानी के लिए उपयुक्त बनाता है।	JMYC-67XXAD को डेटा अधिग्रहण उपकरण, बिजली आपूर्ति और संचार उपकरणों का समर्थन करने की आवश्यकता है।
मौजूदा RS485 स्वचालित निगरानी प्रणाली से कनेक्ट करने की आवश्यकता है	JMYC-67XXAD	मानक RS485 डिजिटल आउटपुट नेटवर्किंग और सिस्टम एकीकरण के लिए सुविधाजनक है।	JMYC-67XXAWL मुख्य रूप से 4G संचार का उपयोग करता है और इसे मुख्य रूप से RS485 बस परिनियोजन के लिए डिज़ाइन नहीं किया गया है।
नरम मिट्टी की नींव या बांध निकायों में दीर्घकालिक एम्बेडिंग की आवश्यकता है	JMZX-55XXHAT	मजबूत विरोधी हस्तक्षेप क्षमता और अच्छी स्थिरता के साथ, कंपन तार संरचना दीर्घकालिक एम्बेडेड अवलोकन के लिए उपयुक्त है।	JMYC-67XXAD / JMYC-67XXAWL जल स्तर ट्यूब, पीज़ोमीटर ट्यूब या तरल स्तर अनुप्रयोगों के लिए अधिक उपयुक्त हैं।
जल स्तर ट्यूब के अंदर एक कॉम्पैक्ट सेंसर स्थापित करने की आवश्यकता है	JMYC-67XXAD	कॉम्पैक्ट आकार: φ24 मिमी × 71.5 मिमी।	JMYC-67XXAWL में बड़ी एकीकृत संरचना है, 85 मिमी × 85 मिमी × 106 मिमी।
मोबाइल ऐप के माध्यम से वास्तविक समय में जल स्तर देखने की आवश्यकता है	JMYC-67XXAWL	उत्पाद पृष्ठ मोबाइल ऐप के माध्यम से वास्तविक समय में जल स्तर प्रदर्शन के लिए समर्थन निर्दिष्ट करता है।	इस फ़ंक्शन को प्राप्त करने के लिए JMYC-67XXAD को एक बाहरी प्लेटफ़ॉर्म या सिस्टम की आवश्यकता होती है।
मौजूदा सिस्टम से जुड़े लागत प्रभावी एकल-बिंदु जल स्तर सेंसर की आवश्यकता है	JMYC-67XXAD	सेंसर-प्रकार के उत्पाद के रूप में, संचार और बिजली आपूर्ति को मौजूदा प्रणाली द्वारा नियंत्रित किया जा सकता है, जिससे कुल लागत कम हो सकती है।	JMYC-67XXAWL 4G और बैटरी को एकीकृत करता है, जिससे यह स्वतंत्र स्टेशनों के लिए अधिक उपयुक्त लेकिन संभावित रूप से अधिक महंगा हो जाता है।
संपूर्ण रिमोट ट्रांसमिशन क्षमता वाले जल स्तर मीटर की आवश्यकता है	JMYC-67XXAWL	सेंसर, डेटा अधिग्रहण, संचार और बैटरी पावर को एक इकाई में एकीकृत करता है।	JMYC-67XXAD एक RS485 सेंसर है और इसके लिए बाहरी अधिग्रहण और संचार उपकरण की आवश्यकता होती है।

प्रमुख बांध सुरक्षा कार्यक्रमों पर, इंजीनियरिंग टीमें नियमित रूप से सभी तीन द्रव दबाव प्रकारों को एक साथ तैनात करती हैं। वे VW पीज़ोमीटर को फाउंडेशन ग्राउटिंग पर्दे के भीतर गहराई में रखते हैं। वे निरीक्षण गैलरी पीज़ोमीटर ट्यूबों के अंदर आरएस485 जल स्तर मीटर सुरक्षित रूप से स्थापित करते हैं। अंत में, वे 4जी जल स्तर मीटरों को सतही जलाशय गेज स्टेशनों पर सटीक रूप से स्थापित करते हैं। प्रत्येक विशिष्ट सेंसर एक ही व्यापक सुरक्षा निगरानी नेटवर्क के भीतर एक अत्यधिक विशिष्ट माप बिंदु पर कार्य करता है।

8. पारंपरिक बनाम स्मार्ट हैट: हर प्रकार के भीतर का निर्णय

पहले उल्लिखित प्रत्येक VW-आधारित प्रकार पारंपरिक और उन्नत स्मार्ट HAT दोनों वेरिएंट में आता है।

पारंपरिक VW आउटपुट एक कच्ची आवृत्ति संकेत उत्पन्न करता है। इस कच्चे सिग्नल को आवृत्ति को उपयोगी इंजीनियरिंग इकाइयों में सावधानीपूर्वक परिवर्तित करने के लिए एक बाहरी रीडआउट इकाई या एक समर्पित डेटा लॉगर की आवश्यकता होती है। यह सबसे कम प्रारंभिक इकाई लागत प्रदान करता है और कई दशकों से स्थापित सिद्ध विश्वसनीयता का दावा करता है। यह छोटे सेंसर काउंट, शॉर्ट केबल रन और पुरानी साइटों के लिए सही विकल्प का प्रतिनिधित्व करता है जिनके पास पहले से ही मौजूदा वीडब्ल्यू रीडआउट इंफ्रास्ट्रक्चर है।

स्मार्ट HAT आउटपुट एक ऑनबोर्ड चिप का उपयोग करता है जो उपयोगकर्ता को सीधे पूरी तरह से कैलिब्रेटेड RS485 डिजिटल मान प्रदान करता है। यह मध्यवर्ती सिग्नल कंडीशनिंग की किसी भी आवश्यकता को समाप्त कर देता है। तापमान क्षतिपूर्ति स्वचालित रूप से होती है. यदि मुख्य लॉगर कनेक्शन गिर जाता है या बाधित हो जाता है तो ऑनबोर्ड स्टोरेज महत्वपूर्ण डेटा को प्रभावी ढंग से बफर कर देता है। यह 20 उपकरणों से अधिक बड़े सेंसर ऐरे के लिए सही विकल्प है। उदाहरण के तौर पर 10 वर्षों में 50 सेंसर वाले प्रोजेक्ट को लेते हुए, पारंपरिक स्टैंडअलोन सिस्टम की तुलना में स्मार्ट एचएटी समाधान केबलिंग और डेटा लॉगर चैनलों में लगभग 30-40% बचत प्राप्त कर सकता है, साइट पर रखरखाव और यात्रा लागत को लगभग 50% तक कम कर सकता है, और कुल जीवनचक्र लागत को 20-25% तक कम कर सकता है। यह 100 मीटर से अधिक लंबे केबल रन और अत्यधिक स्वचालित साइटों के लिए आवश्यक है जहां निर्माण उपकरण से भारी ईएमआई मानक एनालॉग वीडब्ल्यू सिग्नल को जल्दी से ख़राब कर देगी।

जेएमवाईसी श्रृंखला में विभेदक दबाव जल स्तर मीटर स्वाभाविक रूप से स्मार्ट हैं। इन विशिष्ट उपकरणों के लिए कोई पारंपरिक संस्करण मौजूद नहीं है। JMYC-67XXAD वायर्ड स्वचालित सिस्टम के लिए मानक RS485 आउटपुट करता है। JMYC-67XXAWL पूरी तरह से वायरलेस अनअटेंडेड परिनियोजन के लिए विश्वसनीय 4G आउटपुट देता है। उनके बीच का चुनाव पूरी तरह से कोर सेंसर क्षमता के बजाय साइट के बुनियादी ढांचे पर निर्भर करता है।

जबकि स्मार्ट सेंसर की लागत प्रति यूनिट अधिक होती है, वे स्वामित्व की कुल लागत को काफी कम कर देते हैं। वे आवश्यक डेटा लॉगर चैनल गिनती को कम करते हैं, जटिल वायरिंग को सरल बनाते हैं, और रखरखाव विज़िट आवृत्ति को आक्रामक रूप से कम करते हैं। एक मानक 50-सेंसर बांध निगरानी प्रणाली में, 10-वर्षीय कार्यक्रम में दीर्घकालिक जीवनचक्र लागत बचत आम तौर पर प्रारंभिक अग्रिम प्रीमियम से बहुत महत्वपूर्ण अंतर से अधिक होती है।

सही प्रकार को बल द्वारा परिभाषित किया गया है, कैटलॉग द्वारा नहीं

इस व्यापक रेंज में नौ अलग-अलग उत्पादों में से प्रत्येक मौजूद है क्योंकि वास्तविक इंजीनियरिंग परियोजनाओं में एक अत्यधिक विशिष्ट बल विन्यास मौजूद है। सही प्रकार कभी भी केवल उत्पाद प्राथमिकता नहीं होता; यह एक पूर्ण ज्यामितीय आवश्यकता बनी हुई है। गंभीर संरचनात्मक निगरानी कार्यक्रम नियमित रूप से एक साथ तीन से पांच विभिन्न प्रकारों को तैनात करते हैं। एक पूर्ण संरचनात्मक सुरक्षा चित्र के लिए स्वाभाविक रूप से कई माप मापदंडों की आवश्यकता होती है, न कि केवल एक ही प्रकार के कई डुप्लिकेट सेंसर की।

क्या आपने अभी तक अपने भार-वहन संरचना प्रकार की पहचान की है?

[ ठोस/खोखले लोड सेल देखें ] · [ अक्षीय भार सेल श्रृंखला देखें ] · [ पृथ्वी दबाव/पीज़ोमीटर श्रृंखला देखें ] · [ जल स्तर निगरानी प्रणाली देखें ] · [ किंगमैच तकनीकी सलाहकार से संपर्क करें → ]

पूछे जाने वाले प्रश्न

1. यदि मैं एंकर रॉड पर सॉलिड लोड सेल का उपयोग करूं तो क्या होगा?

आप एक सतत थ्रू-रॉड पर प्रभावी ढंग से एक ठोस लोड सेल स्थापित नहीं कर सकते क्योंकि इसमें पूरी तरह से एक केंद्रीय बोर का अभाव है। इसे अनुकूलित करने का प्रयास गंभीर विलक्षण लोडिंग का परिचय देगा, जो सभी संरचनात्मक मापों को तुरंत अमान्य कर देगा।

2. मुझे पारंपरिक VW मॉडल की तुलना में स्मार्ट HAT लोड सेल क्यों चुनना चाहिए?

स्मार्ट HAT मॉडल पूरी तरह से कैलिब्रेटेड RS485 डिजिटल आउटपुट प्रदान करते हैं और स्वचालित तापमान मुआवजे की सुविधा प्रदान करते हैं। वे डेटा लॉगर चैनल की संख्या को काफी कम कर देते हैं और बड़े, स्वचालित निगरानी सरणियों के लिए दीर्घकालिक रखरखाव लागत को काफी कम कर देते हैं।

3. अर्थ प्रेशर सेल मानक लोड सेल से किस प्रकार भिन्न है?

एक मानक लोड सेल के विपरीत, जो एक पृथक बिंदु भार को सख्ती से मापता है, एक पृथ्वी दबाव सेल में एक विशाल सपाट चेहरा होता है। यह बड़ी सतह सफलतापूर्वक वितरित मिट्टी संपर्क तनाव का औसत निकालती है और यादृच्छिक समुच्चय क्लस्टरिंग के कारण होने वाली गलत रीडिंग को पूरी तरह से समाप्त कर देती है।

4. मुझे 4जी डिफरेंशियल प्रेशर वॉटर लेवल मीटर कब लगाना चाहिए?

आपको निश्चित रूप से 4G यूनिट (JMYC-67XXAWL) को दूरस्थ, अप्राप्य हाइड्रोलॉजिकल मॉनिटरिंग स्टेशनों या दूर के जलाशय निगरानी स्थलों पर तैनात करना चाहिए। यह तब पूरी तरह से काम करता है जब मानक ग्रिड पावर और वायर्ड केबल बुनियादी ढांचा पूरी तरह से अनुपलब्ध हो।

5. क्या वाइब्रेटिंग वायर लोड सेल दीर्घकालिक एम्बेडेड निगरानी के लिए उपयुक्त हैं?

हाँ। वाइब्रेटिंग वायर लोड सेल अत्यधिक मजबूत आवृत्ति-आधारित आउटपुट प्रदान करते हैं जो अत्यधिक नमी, आक्रामक ईएमआई और लंबी केबल प्रतिरोध विविधताओं को सुरक्षित रूप से अनदेखा करते हैं। वे स्थायी, दशकों पुरानी भू-तकनीकी स्थापनाओं के लिए अंतिम मानक हैं।

6. किंगमैच सेंसर द्वारा कौन से डेटा अधिग्रहण प्रोटोकॉल समर्थित हैं?

JMZX-HAT श्रृंखला RS485 (मॉडबस RTU) और SDI-12 प्रोटोकॉल का समर्थन करती है, जो मुख्यधारा SCADA सिस्टम, CSI प्लेटफ़ॉर्म और डेटा लॉगर्स के साथ सीधे एकीकरण को सक्षम करती है। बांध निगरानी परियोजनाओं जैसे लंबी दूरी के अनुप्रयोगों के लिए, RS485 बस-आधारित तैनाती की सिफारिश की जाती है।

7. किसी बांध परियोजना में अक्सर एक साथ कई प्रकार के सेंसर की आवश्यकता होती है। डेटा अधिग्रहण को कैसे एकीकृत किया जा सकता है?

किंगमैच मल्टी-प्रोटोकॉल गेटवे प्रदान करता है जो विभिन्न सेंसर सिग्नल को एकीकृत कर सकता है। वाइब्रेटिंग वायर (VW) और RS485 सिग्नल को 4G या ईथरनेट आउटपुट में परिवर्तित किया जा सकता है और क्लाउड प्लेटफ़ॉर्म पर प्रसारित किया जा सकता है, जिससे सभी मॉनिटरिंग मापदंडों को एक एकीकृत इंटरफ़ेस के भीतर देखा जा सकता है।

संबंधित पढ़ना: ठोस बनाम खोखला लोड सेल: इंजीनियरिंग चयन के लिए एक व्यापक मार्गदर्शिका (बल पथ और विशिष्ट अनुप्रयोग और प्रमाणन आवश्यकताएँ)
