स्मार्ट मल्टीपॉइंट विस्थापन मीटर JMDL-31XXAT

सामान्य उत्पाद जानकारी

उत्पाद व्यवसाय शर्तें

विवरण

परिचय:

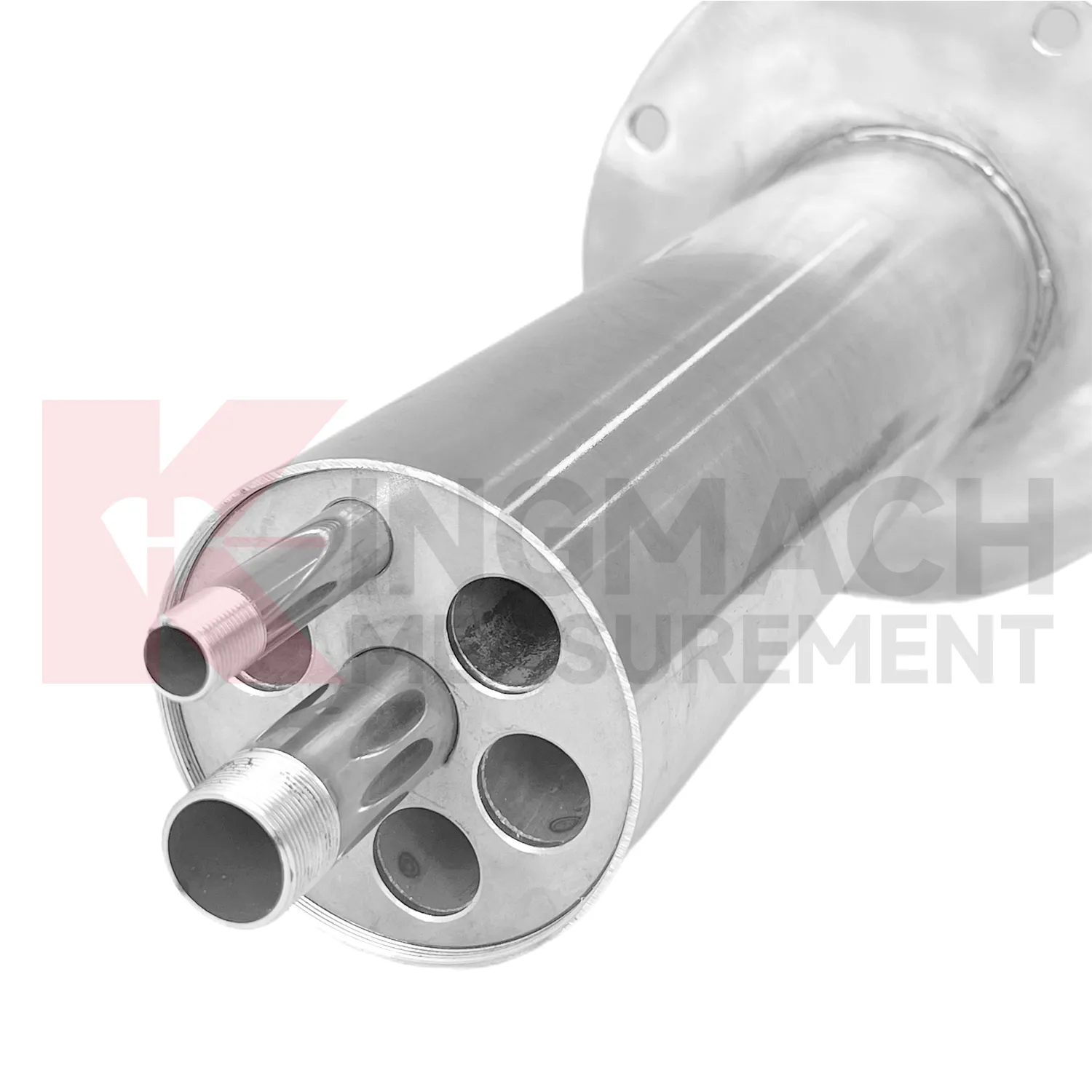

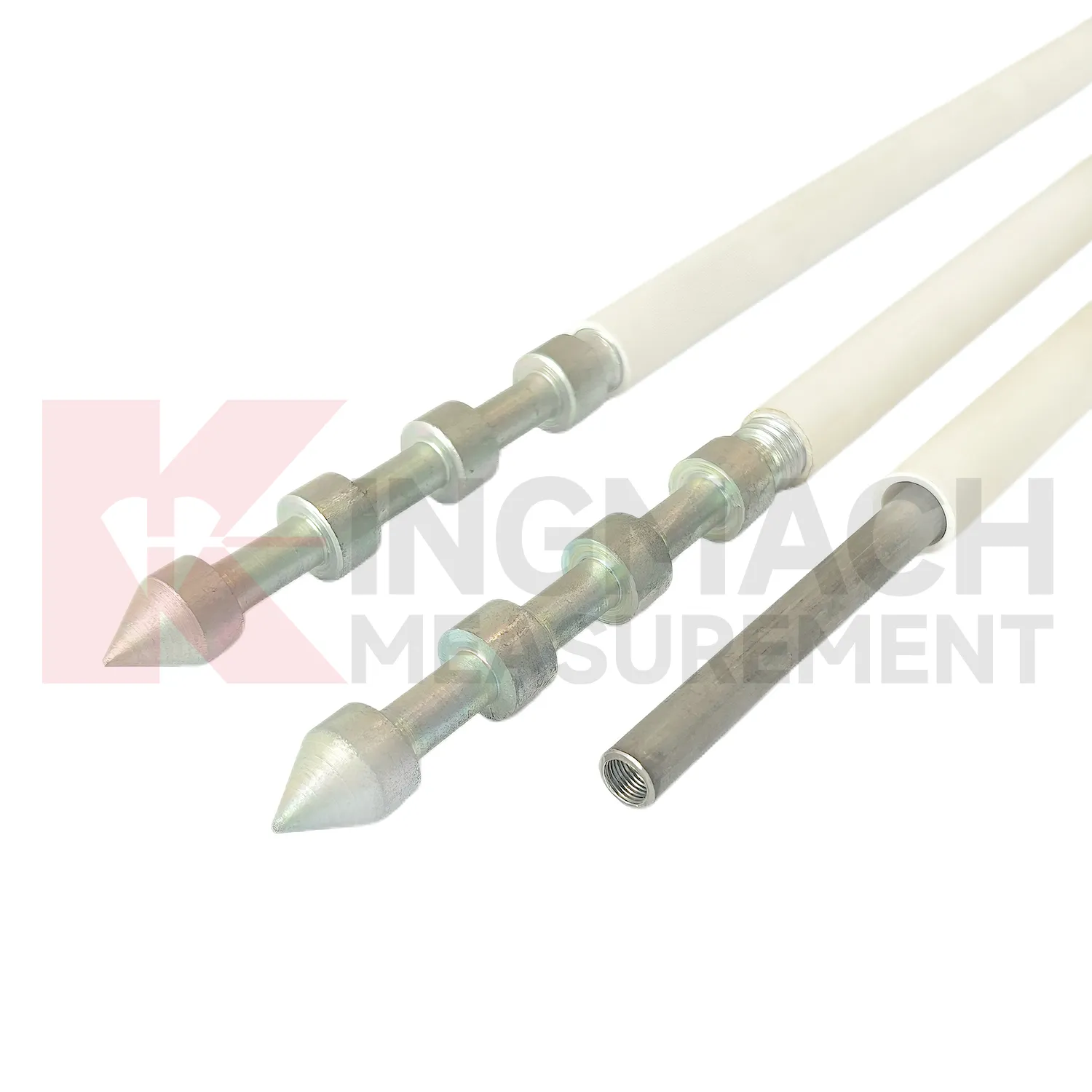

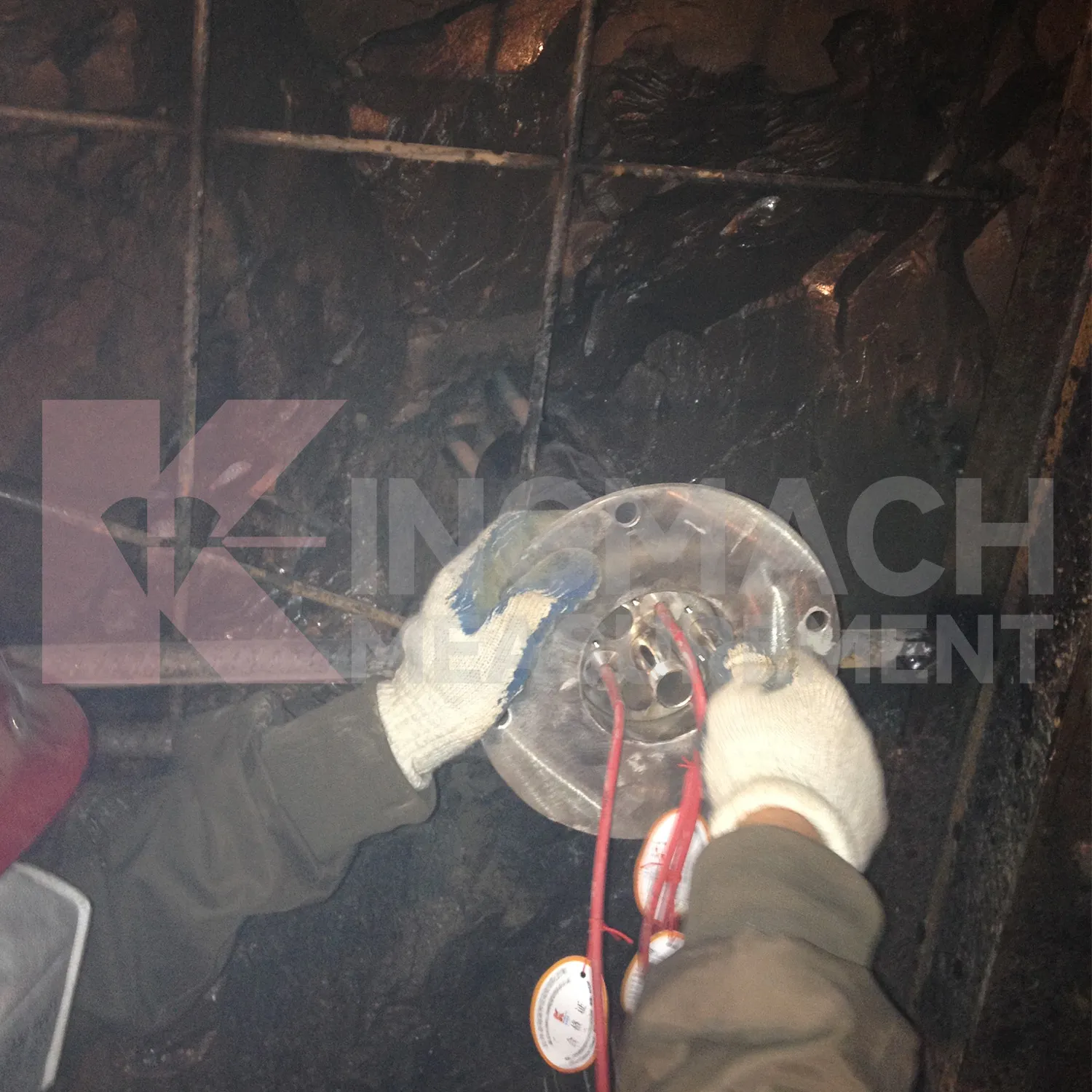

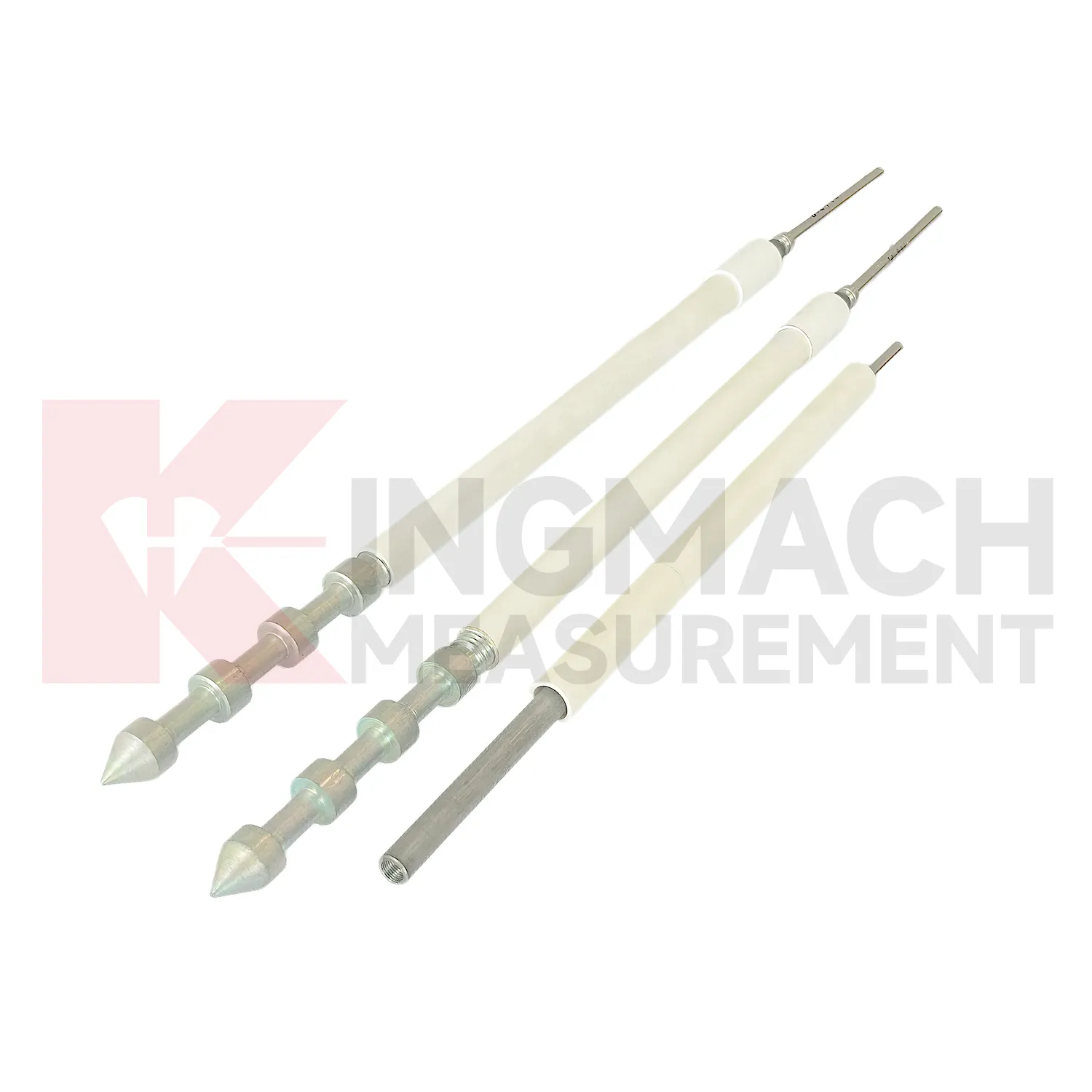

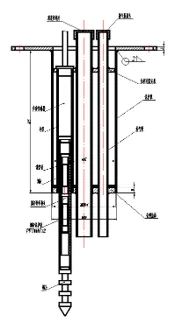

JMDL-31XXAT श्रृंखला स्मार्ट मल्टीपॉइंट विस्थापन मीटर का उपयोग विभिन्न चट्टान परतों की विस्थापन स्थितियों को समझने के लिए, सुरंगों, चट्टान ढलानों, नींव के गड्ढों आदि में आसपास की चट्टान की विभिन्न परतों में विस्थापन को मापने के लिए किया जाता है। उत्पाद में विस्थापन गेज, पीवीसी मापने वाली रॉड सुरक्षात्मक ट्यूब, एंकर हेड, मल्टी-पॉइंट इंस्टॉलेशन किट इत्यादि शामिल हैं, मल्टी-पॉइंट इंस्टॉलेशन किट 3-5 पॉइंट का समर्थन करती है। ड्रिलिंग और ग्राउटिंग के माध्यम से स्थापित, अलग-अलग गहराई पर एंकर हेड्स को अलग-अलग चट्टान परतों से जोड़ा जाता है। इसकी स्थापना विधि रॉक बोल्ट निर्माण के समान है, जो सरलता और सुविधा प्रदान करती है। प्रत्येक गेज के विस्थापन परिवर्तन को मापकर, विभिन्न चट्टान परतों की विस्थापन स्थितियों का विश्लेषण किया जाता है।

उत्पाद की विशेषताएँ:

1. आगमनात्मक चुंबकीय प्रवाह आवृत्ति मॉड्यूलेशन सिद्धांत के आधार पर डिज़ाइन किया गया, उत्पाद उच्च स्थिरता, विश्वसनीयता और स्थायित्व प्रदान करता है। आगमनात्मक आवृत्ति-संग्राहक सिद्धांत में एक आगमनात्मक संवेदन तत्व, एकीकृत सर्किट और एक एलसी दोलन सर्किट बनाने वाले गुंजयमान कैपेसिटर शामिल होते हैं जो एक आवृत्ति संकेत आउटपुट करते हैं। जब मापने वाली छड़ी कुंडल के भीतर विस्थापित हो जाती है, तो यह चुंबकीय अनिच्छा और कुंडल अधिष्ठापन को बदल देती है, जिससे दोलन सर्किट की आउटपुट सिग्नल आवृत्ति बदल जाती है। जैसे ही मापने वाली छड़ी पेचदार कुंडल में प्रवेश करती है, चुंबकीय अनिच्छा कम हो जाती है, प्रेरकत्व बढ़ जाता है और आवृत्ति कम हो जाती है। उपयुक्त रॉड सामग्री का चयन करके और हेलिकल कॉइल संरचना, कैपेसिटर और सर्किट्री को अनुकूलित करके, रॉड की यात्रा सीमा के भीतर आउटपुट सिग्नल आवृत्ति परिवर्तन विस्थापन के साथ एक सटीक रैखिक संबंध प्रदर्शित करता है। चूंकि रॉड और कॉइल गैर-संपर्क स्थिति में काम करते हैं, इसलिए सिस्टम स्थापना और उपयोग के दौरान क्षति के प्रति प्रतिरोधी है।

2. विस्थापन गेज में बुद्धिमान भंडारण क्षमताओं के साथ एक आंतरिक मेमोरी चिप शामिल है। फ़ैक्टरी सेटिंग्स सेंसर मॉडल, सीरियल नंबर और अंशांकन गुणांक जैसे मापदंडों को स्थायी रूप से संग्रहीत करती हैं। यह माप डेटा के 600 उदाहरणों को बचा सकता है, जिसमें माप समय, तापमान (तापमान-संवेदनशील मॉडल के लिए), पूर्ण विस्थापन, सापेक्ष विस्थापन और शून्य-बिंदु मान शामिल हैं।

3. पूर्ण डिजिटल पहचान विरूपण-मुक्त लंबी दूरी के सिग्नल ट्रांसमिशन और मजबूत हस्तक्षेप-विरोधी क्षमता सुनिश्चित करती है।

4.उत्कृष्ट इन्सुलेशन गुण और जलरोधक स्थायित्व।

5.जब कंपनी के व्यापक परीक्षक के साथ जोड़ा जाता है, तो विस्थापन मान सीधे प्रदर्शित होते हैं, जिससे सहज, सरल और तेज़ माप सक्षम होते हैं।

6. कंपनी की स्वचालित डेटा अधिग्रहण प्रणाली के साथ एकीकरण अप्राप्य निगरानी या रिमोट कंट्रोल की अनुमति देता है।

अनुप्रयोग

JMDL-31XXAT श्रृंखला स्मार्ट मल्टीपॉइंट विस्थापन मीटर का उपयोग विभिन्न चट्टान परतों की विस्थापन स्थितियों को समझने के लिए, सुरंगों, चट्टान ढलानों, नींव के गड्ढों आदि में आसपास की चट्टान की विभिन्न परतों में विस्थापन को मापने के लिए किया जाता है।

विशेष विवरण
