चुंबकीय रिंग सेटलमेंट जल स्तर गेज जेएमसीजे-1003、1005

सामान्य उत्पाद जानकारी

उत्पाद व्यवसाय शर्तें

विवरण

परिचय:

JMCJ-100X मैग्नेटिक रिंग सेटलमेंट वॉटर लेवल गेज एक व्यापक पहचान उपकरण है जिसका उपयोग मिट्टी की स्थिति और भूजल स्तर को मापने के लिए किया जाता है। यह नींव, उपनगरों, नींव के गड्ढों, तटबंधों और अन्य भूमिगत संरचनाओं में स्तरित निपटान मात्रा और भूमिगत जल स्तर की निगरानी पर लागू होता है। परीक्षण डेटा के आधार पर, मापी गई संरचनाओं की स्थिरता और निर्माण सुरक्षा का विश्लेषण करने के लिए निपटान प्रवृत्तियों और जल स्तर भिन्नताओं की गणना की जा सकती है।

उत्पाद की विशेषताएँ:

मैग्नेटिक रिंग सेटलमेंट वॉटर लेवल गेज में दो प्राथमिक कार्य होते हैं: मैग्नेटिक रिंग सेटलमेंट डिटेक्शन और वॉटर लेवल डिटेक्शन। चुंबकीय रिंग सेटलमेंट डिटेक्शन घटक को विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर डिज़ाइन किया गया है, जिसमें ड्रिलिंग के माध्यम से निर्दिष्ट माप बिंदुओं पर भूमिगत चुंबकीय रिंग पहले से स्थापित हैं। जब जांच को एक चुंबकीय वलय का एहसास होता है, तो उपकरण श्रव्य और दृश्य अलर्ट उत्सर्जित करता है। सेटलमेंट रिंग की गहराई बोरहोल छिद्र पर संबंधित स्टील टेप माप चिह्नों को पढ़कर निर्धारित की जाती है। प्रत्येक माप बिंदु पर निपटान राशि की गणना पिछले माप को वर्तमान माप से घटाकर की जाती है। जल स्तर का पता लगाने वाला घटक जल चालकता के सिद्धांत पर काम करता है, जब जांच पानी के संपर्क में आती है तो श्रव्य और दृश्य अलर्ट ट्रिगर हो जाता है। पानी की सतह की स्थिति की पहचान बोरहोल छिद्र पर संबंधित स्टील टेप माप चिह्नों को पढ़कर की जाती है।

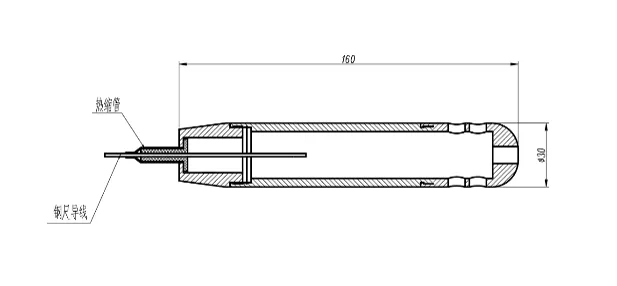

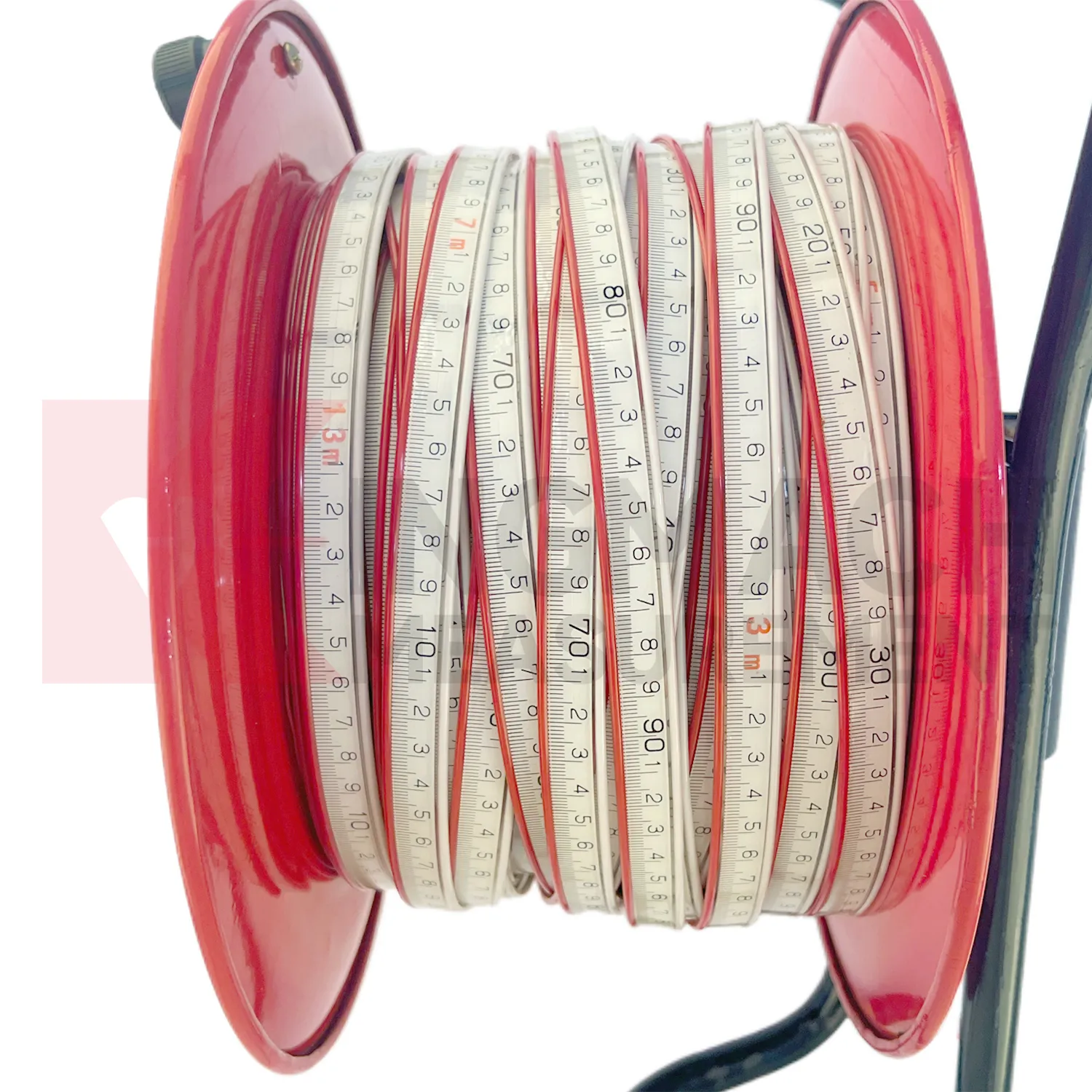

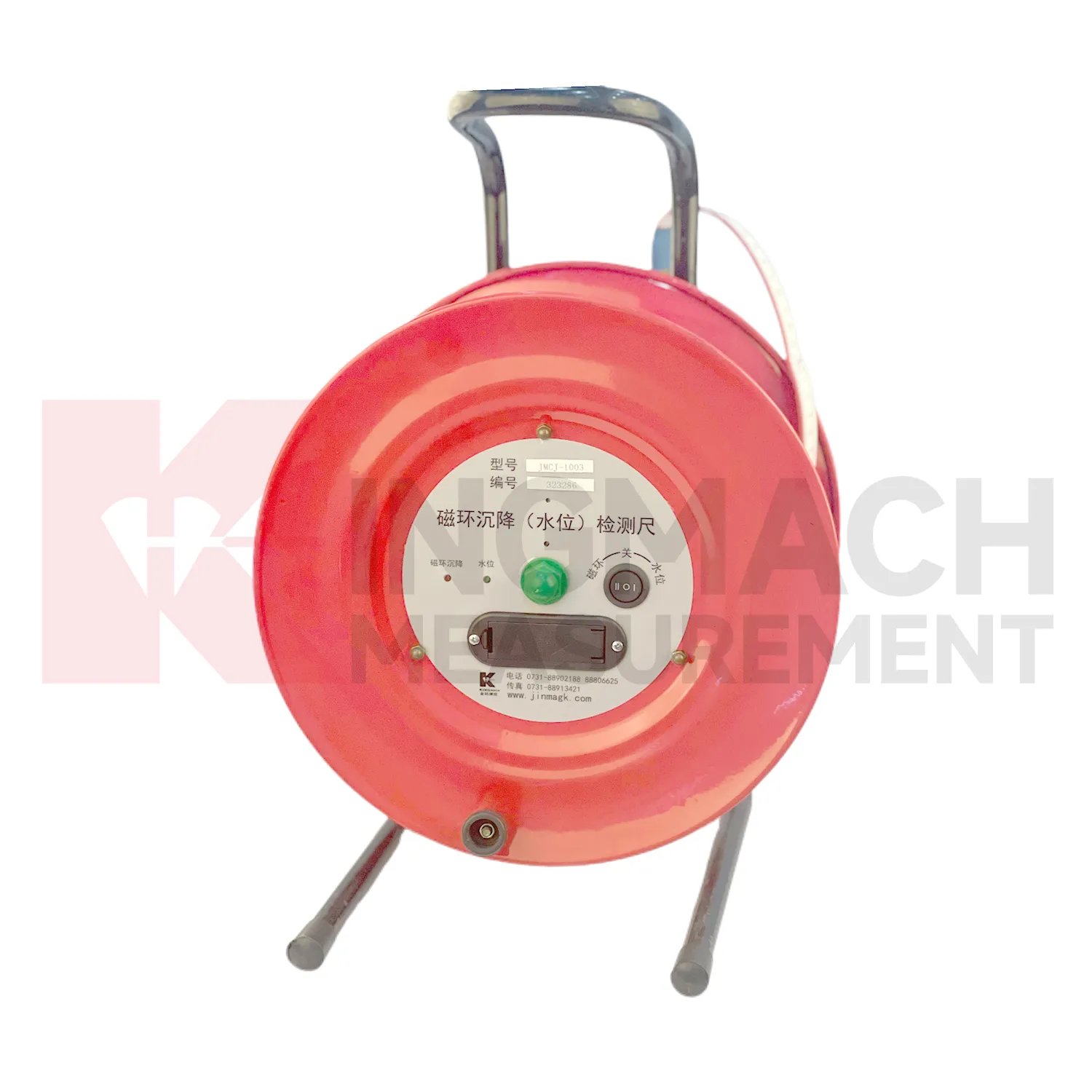

मैग्नेटिक रिंग सेटलमेंट वॉटर लेवल गेज में तीन घटक शामिल हैं: एक रील, एक टेप माप केबल और एक जांच। जांच दो मॉड्यूल को एकीकृत करती है: जल स्तर संवेदन इलेक्ट्रोड और एक चुंबकीय रिंग डिटेक्शन सेंसर।

अनुप्रयोग

यह नींव, उपनगरों, नींव के गड्ढों, तटबंधों और अन्य भूमिगत संरचनाओं में स्तरित निपटान मात्रा और भूमिगत जल स्तर की निगरानी पर लागू होता है। परीक्षण डेटा के आधार पर, मापी गई संरचनाओं की स्थिरता और निर्माण सुरक्षा का विश्लेषण करने के लिए निपटान प्रवृत्तियों और जल स्तर भिन्नताओं की गणना की जा सकती है।

विशेष विवरण
