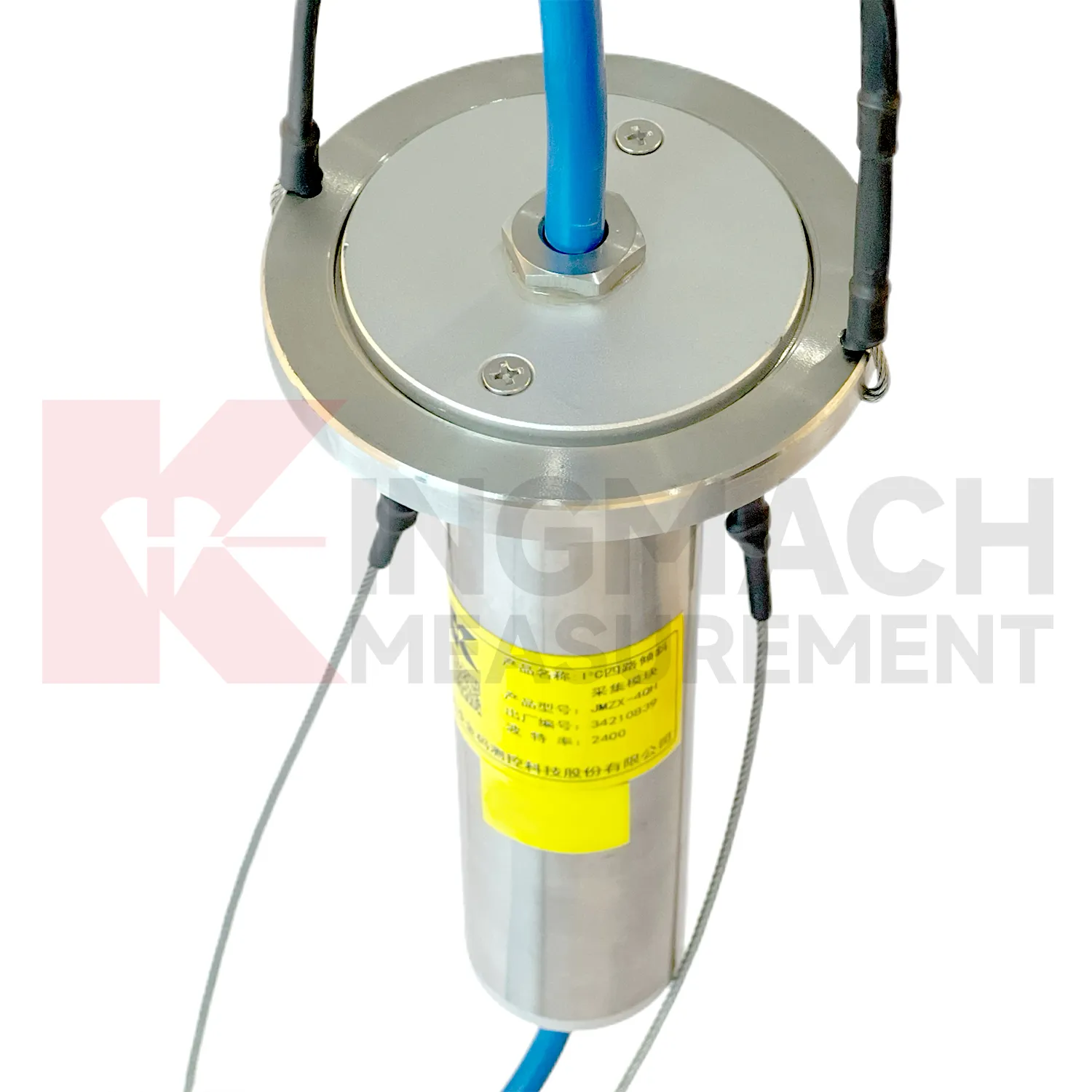

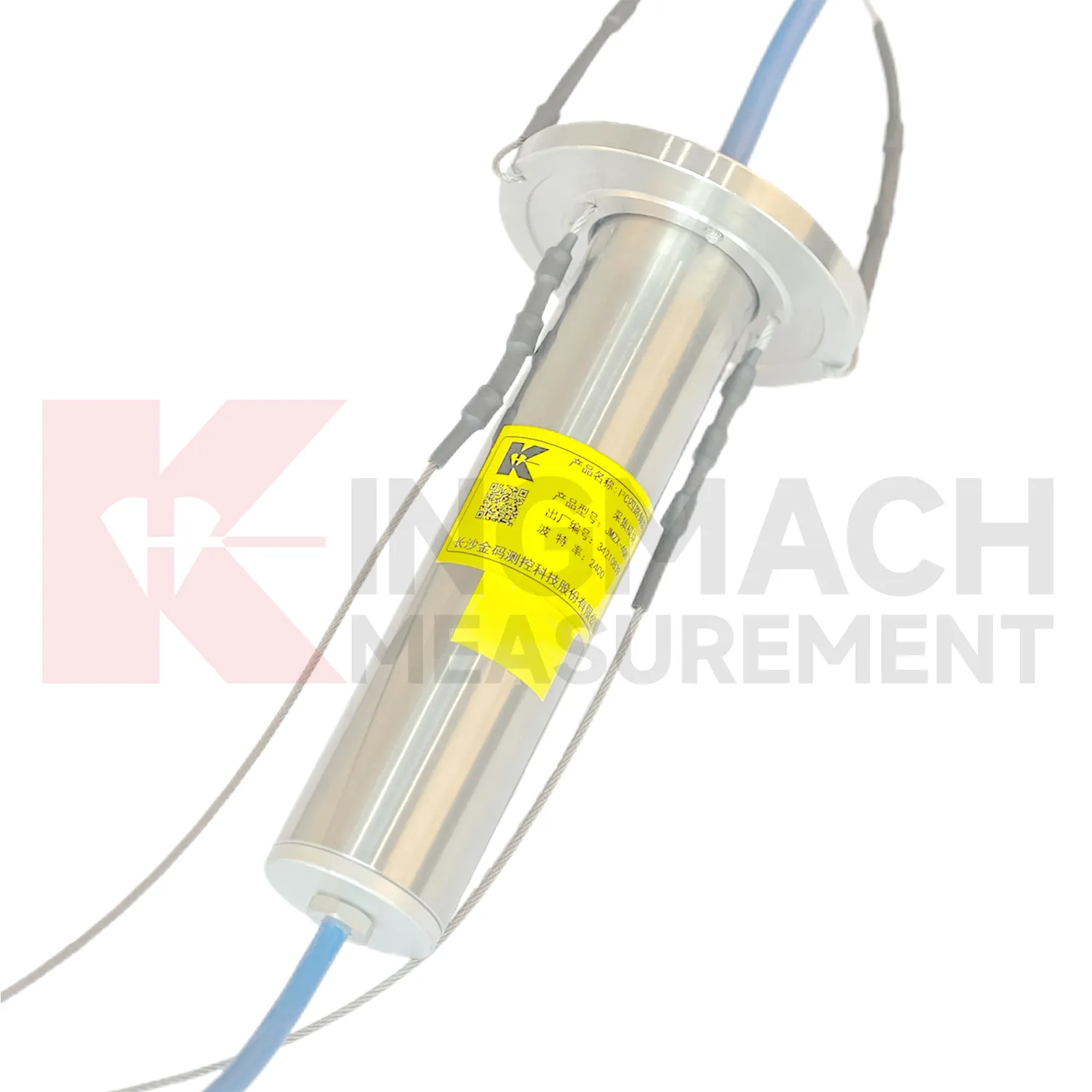

I²C 4-चैनल झुकाव अधिग्रहण मॉड्यूल JMZX-4QH

सामान्य उत्पाद जानकारी

उत्पाद व्यवसाय शर्तें

विवरण

परिचय:

मल्टी-पॉइंट टेंडेम डीप डिस्प्लेसमेंट मीटर एक मल्टी-एरे एमईएमएस झुकाव सेंसर डिज़ाइन पर आधारित है जो एक केबल के माध्यम से बोर के भीतर कई वर्टिकल इन-प्लेस इनक्लिनोमीटर स्ट्रिंग को विद्युत रूप से जोड़ता है। अधिग्रहण मॉड्यूल का उपयोग मल्टी-पॉइंट वर्टिकल इन-प्लेस इनक्लिनोमीटर स्ट्रिंग के माप डेटा को इकट्ठा करने और वायर्ड या वायरलेस माध्यम से डेटा अपलोड करने के लिए किया जाता है।

उत्पाद की विशेषताएँ:

1. मापने वाले छेद में सभी सेंसर के विद्युत कनेक्शन को प्राप्त करने के लिए एक केबल के माध्यम से इंजेक्शन मोल्डिंग प्रक्रिया के चलती उपकरण बॉडी भाग के मल्टी-पॉइंट श्रृंखला-कनेक्टेड वर्टिकल इन-प्लेस इनक्लिनोमीटर स्ट्रिंग, छोटे और हल्के, मापने वाले छेद में सभी सेंसर को 4 समूहों तक विभाजित किया जा सकता है, प्रत्येक समूह स्वतंत्र संचार, एक दूसरे के साथ हस्तक्षेप नहीं करता है

2. मल्टी-पॉइंट सीरीज़-कनेक्टेड वर्टिकल इन-प्लेस इनक्लिनोमीटर स्ट्रिंग भौतिक रूप से यूनिवर्सल जॉइंट और कनेक्टिंग रॉड से जुड़ी होती है, लंबाई डिज़ाइन आवश्यकताओं के अनुसार बनाई जाती है, और मापने वाले बिंदु की स्थिति को लचीले ढंग से व्यवस्थित किया जाता है। पूरी तरह से सीलबंद वॉटरप्रूफ और डस्टप्रूफ डिज़ाइन, विभिन्न निर्माण वातावरणों के लिए उपयुक्त।

3. प्रत्येक बोरहोल में वर्टिकल इन-प्लेस इनक्लिनोमीटर स्ट्रिंग को डिज़ाइन किए गए माप बिंदु रिक्ति के अनुसार बॉडी, केबल, यूनिवर्सल जोड़ों, एक्सटेंशन रॉड्स, सस्पेंशन और अधिग्रहण इकाई के साथ कारखाने में पूर्व-इकट्ठा किया जाता है, जिससे एकीकृत शिपिंग और इंस्टॉलेशन सक्षम होता है। बस एक्सटेंशन रॉड्स को साइट पर कनेक्ट करें और सरल, तेज़ और सुविधाजनक इंस्टॉलेशन के लिए असेंबली को बोरहोल में डालें।

4. स्वचालित पहचान और बुद्धिमान गणना को सक्षम करने के लिए एर्टिकल इन-प्लेस इनक्लिनोमीटर स्ट्रिंग को इलेक्ट्रॉनिक पहचानकर्ताओं और मॉडल संख्याओं के साथ आंतरिक रूप से कॉन्फ़िगर किया गया है।

5. डेटा अधिग्रहण मॉड्यूल में एक नियंत्रणीय सेंसर बिजली आपूर्ति आउटपुट और चार डाउनस्ट्रीम संचार इंटरफेस शामिल हैं, जो ऊर्ध्वाधर इन-प्लेस इनक्लिनोमीटर स्ट्रिंग को जोड़ने पर स्वचालित रूप से पहचान और बुद्धिमान गणना करते हैं।

6. अधिग्रहण मॉड्यूल को इनक्लिनोमीटर ट्यूब छिद्र के अंदर रखा गया है, जो जलरोधी और धूलरोधी सुरक्षा प्रदान करता है, साइट पर निर्माण में हस्तक्षेप से बचाता है और क्षति के जोखिम को कम करता है।

7. लो-पावर मोड स्टैंडबाय के दौरान सेंसर को बंद कर देता है और उन्हें केवल डेटा माप के लिए सक्रिय करता है।

अनुप्रयोग

यह उत्पाद झुकाव कोणों को मापने के लिए एक उच्च परिशुद्धता वाला निश्चित सेंसर है, जिसे हमारी कंपनी द्वारा डिजाइन और निर्मित किया गया है, जो जल्दी से स्थापित हो जाता है। यह एकीकृत स्थापना को अपनाता है। फैक्ट्री छोड़ते समय, बोरहोल के अंदर मापने के बिंदुओं की संख्या को एक पूर्ण सेट के रूप में कॉन्फ़िगर किया गया है। एक इनक्लिनोमीटर पाइप को वैकल्पिक रूप से स्थापित किया जा सकता है और सीधे अंदर एम्बेड किया जा सकता है। यह स्वचालित रूप से सेंसर की प्लेसमेंट दिशा का पता लगा सकता है, जो सरल और तेज़ है। यह बोरहोल के अंदर कई बिंदुओं के झुकाव कोणों को मापने के लिए विशेष रूप से उपयुक्त है और संरचनात्मक निकायों की गहरी आंतरिक विकृति की निगरानी के लिए उपयुक्त है। हमारी कंपनी की स्वचालित निगरानी प्रणाली के साथ संयुक्त, यह दीर्घकालिक स्वचालित निगरानी और विरूपण की बुद्धिमान गणना का एहसास कर सकता है।

विशेष विवरण
