जीएनएसएस जेएमबीडी-1050

सामान्य उत्पाद जानकारी

उत्पाद व्यवसाय शर्तें

विवरण

परिचय:

जीएनएसएस एक नई पीढ़ी, हर मौसम के लिए उपयुक्त, अप्राप्य स्वचालित पोजिशनिंग सिस्टम है जिसे उच्च-प्रदर्शन और उच्च-परिशुद्धता सिस्टम-ऑन-चिप (एसओसी) का उपयोग करके विकसित किया गया है, जो बहु-तारामंडल और बहु-आवृत्ति उच्च-सटीक पोजिशनिंग का समर्थन करता है। यह चीन के BeiDou नेविगेशन सैटेलाइट सिस्टम (BDS B1/B2), संयुक्त राज्य अमेरिका के GPS (L1/L2), रूस के ग्लोनास (L1/L2), और यूरोप के गैलीलियो (E1/E5b) के सिग्नल के साथ संगत है। इंजीनियरिंग परियोजनाओं पर निगरानी बिंदुओं पर तैनात एक या अधिक पोजिशनिंग इकाइयों से बना, सिस्टम क्षैतिज और ऊर्ध्वाधर विस्थापन को मापता है। यह प्रणाली सभी मौसम में काम करने वाली मानव रहित स्वचालित विस्थापन माप प्रणाली का गठन करती है।

काम के सिद्धांत:

1.सेंसर सिद्धांत:

उच्च-प्रदर्शन और उच्च-सटीक एसओसी चिप्स के आधार पर, जीएनएसएस लोकेटर की नई पीढ़ी पूरे सिस्टम की बहु-आवृत्ति उच्च-सटीक स्थिति का समर्थन करती है। यह एक ऐसी तकनीक है जो परमाणु घड़ी समय प्रणाली के साथ कृत्रिम पृथ्वी उपग्रहों से संकेत प्राप्त करती है और बिंदु माप आयोजित करती है। पोजिशनर को कम से कम चार उपग्रहों की टाइमिंग कोडिंग प्राप्त होती है, और लोकेटर की स्थिति को हल करके ही प्राप्त किया जा सकता है, और गतिशील निगरानी का एहसास किया जा सकता है।

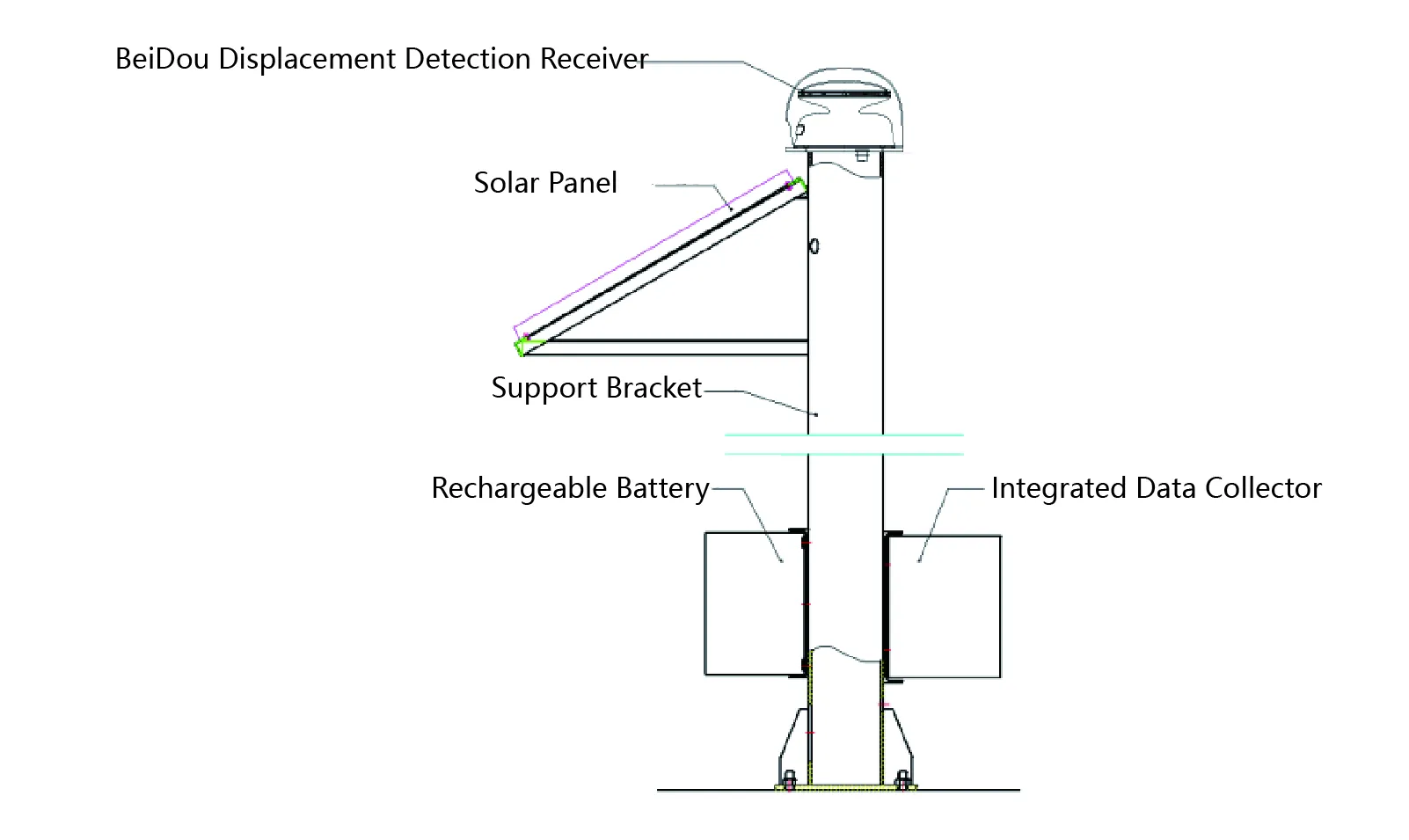

जीपीएस रिमोट विस्थापन माप प्रणाली में एक जीएनएसएस (पूर्ण सिस्टम) लोकेटर, माउंटिंग ब्रैकेट, सौर पैनल, बैटरी इत्यादि शामिल हैं।

2. सिस्टम सिद्धांत:

कई पोजिशनिंग उपकरणों से बना एक सिस्टम आपसी जुड़ाव के माध्यम से समन्वित अंतर गणना करते समय अपनी स्थिति को मापता है, जिससे उच्च-परिशुद्धता सापेक्ष विस्थापन माप सक्षम होता है। ऐसी इंजीनियरिंग परियोजनाओं में, लोकेटर को डेटम बिंदु, परीक्षण बिंदु के साथ समान रूप से व्यवस्थित किया जा सकता है, डेटाम बिंदु के सापेक्ष परीक्षण बिंदु की उच्च-सटीक स्थिति परिवर्तन मूल्य प्राप्त करता है।

उत्पाद उपस्थिति:

JMBD-1050 होस्ट पैनल में 3 संकेतक और 1 इंटरफ़ेस शामिल है।

1.पावर इंडिकेटर लाइट: प्रकाशित इंगित करता है कि बिजली जुड़ी हुई है;

2.4जी संकेतक लाइट: प्रबुद्ध सामान्य 4जी नेटवर्क संचार को इंगित करता है;

3. जीएनएसएस पोजिशनिंग संकेतक लाइट: प्रबुद्ध सफल स्थिति को इंगित करता है;

4. पावर इंटरफ़ेस और RS485 संचार इंटरफ़ेस।

अनुप्रयोग

संरचनात्मक सापेक्ष विस्थापन परिवर्तनों की सटीक माप प्राप्त करने के लिए इसे ढलानों, हाई-स्पीड रेलवे, पुलों, इमारतों, खदानों और बांधों जैसे इंजीनियरिंग क्षेत्रों में बड़े पैमाने पर लागू किया जाता है।

विशेष विवरण
