एकीकृत व्यापक अधिग्रहण मॉड्यूल JMZX-4/8GH-RTU

सामान्य उत्पाद जानकारी

उत्पाद व्यवसाय शर्तें

विवरण

परिचय:

इंटीग्रेटेड कॉम्प्रिहेंसिव एक्विजिशन मॉड्यूल (JMZX-4/8GH-RTU) हमारी कंपनी द्वारा लॉन्च किया गया एक स्वचालित मल्टी-सिग्नल व्यापक अधिग्रहण मॉड्यूल है। यह कंपन तार, वोल्टेज, प्रतिरोध और RS485 जैसे सिग्नल प्रकार के सेंसर से डेटा एकत्र कर सकता है। मॉड्यूल एक सौर चार्जिंग नियंत्रण सर्किट, लिथियम बैटरी, वायरलेस 4 जी मॉड्यूल, पैरामीटर स्टोरेज, डेटा संग्रह इत्यादि को एकीकृत करता है, जो संग्रह, बिजली आपूर्ति और डेटा अपलोड के एकीकरण को साकार करता है। उत्पाद का उपयोग विभिन्न भू-तकनीकी इंजीनियरिंग और संरचनाओं (जलाशय बांध, पुल, सुरंग, ढलान, जीर्ण-शीर्ण घर, खदान, परमाणु ऊर्जा संयंत्र और नागरिक भवन, आदि) की सुरक्षा निगरानी परियोजनाओं में किया जा सकता है, जो इंजीनियरिंग निर्माण और संचालन प्रबंधकों के लिए परियोजना की वर्तमान स्थिति और सुरक्षा से संबंधित डेटा समर्थन और निर्णय का आधार प्रदान करता है। यह एक पोर्टेबल डिज़ाइन को अपनाता है, जिसमें कॉम्पैक्ट आकार, जलरोधी और धूलरोधी गुण होते हैं।

उत्पाद की विशेषताएँ:

1. अत्यधिक बुद्धिमान और मॉड्यूलर एकीकृत डिजाइन को अपनाता है, स्वचालित पहचान और बुद्धिमान गणना का समर्थन करता है, और स्वचालित रूप से भौतिक मात्रा (तनाव, भार, विस्थापन, तापमान, आदि) की गणना करता है और उन्हें स्वचालित रूप से रिपोर्ट करता है।

2. दूरस्थ उन्नयन और रखरखाव का समर्थन करता है, वास्तव में अप्राप्य संचालन को प्राप्त करता है।

3. शक्तिशाली कंप्यूटिंग और प्रसंस्करण क्षमताओं के साथ 32-बिट माइक्रोप्रोसेसर का उपयोग करता है, जिससे सिस्टम दक्षता में काफी सुधार होता है।

4. टाइप-सी इंटरफेस के जरिए बाहरी चार्जिंग को सपोर्ट करता है।

5. विभिन्न प्रकार के सेंसर जैसे आरएस485 बस-प्रकार सेंसर, बुद्धिमान प्रेरक आवृत्ति-मॉड्यूलेटेड सेंसर, वाइब्रेटिंग वायर सेंसर, वोल्टेज सिग्नल सेंसर और 3k थर्मिस्टर थर्मामीटर तक पहुंच सकते हैं।

6. सेंसर इंटरफेस सभी एक अलग डिजाइन को अपनाते हैं, जो मॉड्यूल के बिजली संरक्षण प्रदर्शन को काफी बढ़ाते हैं।

7. अंतर्निहित 4जी/5जी ऑल-नेटवर्क संचार, उपयोगकर्ता सिम कार्ड और आईओटी समर्पित नेटवर्क कार्ड (एपीएन कार्ड) का समर्थन करता है, और बाहरी नेटवर्क से गुजरे बिना सीधे आंतरिक नेटवर्क सर्वर पर डेटा अपलोड का समर्थन करता है। यह टीसीपी, एमक्यूटीटी और एचटीटीपी जैसे उपयोगकर्ता-अनुकूलित प्रोटोकॉल का समर्थन करता है, और 4 डेटा सेंटर पते तक पुश करने के समर्थन के साथ निर्दिष्ट प्लेटफार्मों पर डेटा अपलोड का समर्थन करता है।

8. कम-शक्ति डिजाइन। समयबद्ध संग्रह सेट करने के बाद, यह बिजली की खपत को कम करने के लिए गैर-माप समय के दौरान स्वचालित रूप से स्लीप मोड में प्रवेश करता है। स्वचालित समय और रिमोट वेक-अप का समर्थन करता है।

9. मॉड्यूल कई संग्रह विधियों का समर्थन करता है जैसे वास्तविक समय संग्रह, एकल संग्रह, समयबद्ध संग्रह, थ्रेशोल्ड-ट्रिगर संग्रह और सक्रिय अपलोड। समयबद्ध संग्रह अंतराल पैरामीटर कॉन्फ़िगर करने योग्य है (1 मिनट ~ 24H), और एन्क्रिप्टेड संग्रह स्वचालित रूप से सीमा के अनुसार किया जा सकता है। नेटवर्क डिस्कनेक्ट होने पर यह डेटा के स्वचालित भंडारण का समर्थन करता है। अंतर्निहित भंडारण क्षमता 1 वर्ष से अधिक के लिए ऐतिहासिक डेटा को सहेजने का समर्थन करती है, और ऑफ़लाइन ट्रांसमिशन/रीट्रांसमिशन कार्यों का समर्थन करती है।

10. मॉड्यूल एक सौर पैनल और एक अंतर्निर्मित लिथियम बैटरी को एक अंतर्निर्मित सौर चार्जिंग नियंत्रण सर्किट के साथ एकीकृत करता है, जो दीर्घकालिक डेटा संग्रह को सक्षम बनाता है। हर आधे घंटे में एक बार की संग्रह आवृत्ति पर, यह लगातार 30 बादल और बारिश वाले दिनों तक सामान्य रूप से काम कर सकता है।

11. ले जाने में आसान, आकार में कॉम्पैक्ट, जलरोधक और धूलरोधी।

विशेष विवरण

1. विद्युत आपूर्ति विधि: आंतरिक बैटरी विद्युत आपूर्ति
2. चार्जिंग वोल्टेज: DC5V
3. मॉड्यूल चैनल:

JMZX-4GH-RTU: 1×RS485 बस कलेक्शन चैनल, 4×एनालॉग सिग्नल कलेक्शन चैनल

JMZX-8GH-RTU: 1×RS485 बस कलेक्शन चैनल, 8×एनालॉग सिग्नल कलेक्शन चैनल

4. ऑपरेटिंग तापमान: -30～+60℃
5. ऑपरेटिंग आर्द्रता: 0-95%RH
6. मॉड्यूल CH1-CH4/CH8 कंपन तार प्रकार, आगमनात्मक आवृत्ति-मॉड्यूलेटेड प्रकार, वोल्टेज प्रकार, प्रतिरोध प्रकार और आवृत्ति प्रकार जैसे सेंसर तक पहुंच सकता है। माप सटीकता और रिज़ॉल्यूशन इस प्रकार हैं:

   सेंसर प्रकार	मापन सटीकता	संकल्प
   हिलने वाला तार	आवृत्ति: ±0.2Hz; तापमान: 0.5℃	आवृत्ति: ±0.01Hz; तापमान: 0.1℃
   आगमनात्मक आवृत्ति-संग्राहक विस्थापन गेज	विस्थापन: 0.5%एफएस; तापमान: 0.5℃	विस्थापन: 0.1 मिमी; तापमान: 0.1℃
   मानक एनालॉग	वोल्टेज: 0.1%एफएस; वर्तमान: 0.1%एफएस	वोल्टेज: <0.1mV; वर्तमान: 0.5uA
   प्रतिरोध	प्रतिरोध मान: 10Ω	प्रतिरोध मान: 0.1Ω

7. सुरक्षा ग्रेड: IP67

8. बिजली की खपत: स्टैंडबाय: <3mW; कार्य: <1.5W

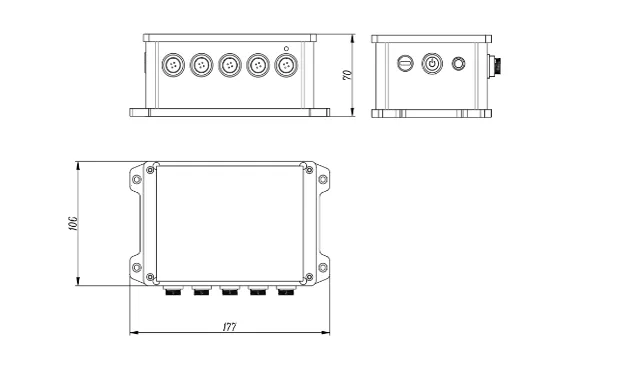

9. बाहरी आयाम:

   JMZX-4GH-RTU: 106mm×140mm×70mm (एंटीना को छोड़कर)

   JMZX-8GH-RTU: 106mm×140mm×92mm (एंटीना को छोड़कर)
