वाइब्रेटिंग वायर स्ट्रेन गेज कैसे काम करते हैं? सिद्धांत और अनुप्रयोग

इंजीनियरिंग सुरक्षा निगरानी के संदर्भ में, यह ध्यान दिया जाना चाहिए कि सभी परिवर्तन सतही स्तर पर स्पष्ट नहीं हो सकते हैं। दरारें, विस्थापन, या अन्य क्षति स्पष्ट होने से पहले, पहले से ही संकेत हो सकते हैं कि एक पुल गर्डर असामान्य तनाव से गुजर रहा है, बांध का एक खंड असामान्य रूप से प्रतिक्रिया कर रहा है, या एक सुरंग अस्तर लोडिंग भिन्नता के अधीन है। परियोजना मालिकों, निर्माणकर्ताओं, सलाहकारों और एकीकरण विशेषज्ञों सहित परियोजना हितधारकों के लिए, इन परिवर्तनों का शीघ्र पता लगाना महत्वपूर्ण है।

यही कारण है कि सिविल इंजीनियरिंग में तनाव की निगरानी इतनी महत्वपूर्ण है। किसी सामग्री में तनाव की मात्रा, जो बढ़ाव और संपीड़न से मेल खाती है, भार के अधीन होने पर उसके प्रदर्शन को प्रकट करती है। कई मामलों में, वाइब्रेटिंग वायर स्ट्रेन गेज इस क्षेत्र में सबसे विश्वसनीय उपकरणों में से एक साबित हुआ है।

पुलों और बांधों से लेकर ढलानों, इमारतों, सुरंगों, पवन टावरों, भूमिगत कार्यों और परिवहन बुनियादी ढांचे तक, कंपन तार तकनीक का व्यापक रूप से उपयोग किया जाता है जहां स्थिरता और स्थायित्व की निगरानी मायने रखती है। वाइब्रेटिंग वायर स्ट्रेन गेज कैसे काम करते हैं, इंजीनियरिंग परियोजनाओं में उन्हें महत्व क्यों दिया जाता है, और उन्हें आमतौर पर कहां लागू किया जाता है, इस बारे में अधिक जानकारी के लिए हमसे संपर्क करें। हम संरचनात्मक निगरानी परियोजनाओं के लिए सतह पर स्थापित समाधान भी पेश करते हैं।

सिविल इंजीनियरिंग में वाइब्रेटिंग वायर स्ट्रेन मॉनिटरिंग का व्यापक रूप से उपयोग क्यों किया जाता है?

बड़ी बुनियादी ढांचा परियोजनाओं में, निगरानी की स्थिति अक्सर मांग वाली होती है। सेंसर बाहरी मौसम, तापमान परिवर्तन, नमी, धूल, कंपन और लंबी सेवा अवधि के संपर्क में आ सकते हैं। इन वातावरणों में, इंजीनियर केवल एक सेंसर की तलाश नहीं कर रहे हैं जो प्रयोगशाला में काम करता है। उन्हें एक सेंसिंग विधि की आवश्यकता है जो वास्तविक क्षेत्र की स्थितियों के तहत समय के साथ स्थिर डेटा प्रदान कर सके।

यह मुख्य कारणों में से एक है कि इंजीनियरिंग सुरक्षा निगरानी में कंपन तार तकनीक का व्यापक रूप से उपयोग किया जाता है।

कंपन तार सेंसर की माप तकनीक अन्य माप तकनीकों की तुलना में बेहतर दीर्घकालिक स्थिरता, माप सटीकता और माप स्थिरता दिखाती है। सिस्टम विस्तारित निगरानी अवधि के लिए सबसे अच्छा काम करता है, जिसके लिए छोटे परीक्षण अंतराल के बजाय कई महीनों या कई वर्षों के दौरान स्थिर आउटपुट की आवश्यकता होती है।

इस प्रणाली की विश्वसनीयता, जो पुलों, बांधों, रिटेनिंग सिस्टम, सुरंगों, पवन टावरों और भूमिगत कार्यों के लिए आवश्यक निगरानी कार्य प्रदान करती है। परियोजनाओं के लिए संरचना के पूरे जीवनकाल में सुरक्षा मूल्यांकन, प्रवृत्ति विश्लेषण और रखरखाव योजना को सक्षम करने के लिए डेटा की निगरानी की आवश्यकता होती है।

वाइब्रेटिंग वायर स्ट्रेन गेज क्या है?

एक कंपन तार तनाव गेज एक तनाव माप सेंसर के रूप में कार्य करता है जो तनाव के स्तर को निर्धारित करने के लिए तार तनाव परिवर्तनों का पता लगाता है।

सेंसर में एक तार होता है जो दो अपरिवर्तित बिंदुओं के बीच फैला होता है। सेंसर बॉडी मॉनिटर की गई संरचना में होने वाली किसी भी विकृति को प्रसारित करती है। इस प्रक्रिया के कारण तार के तनाव में परिवर्तन होता है। तार कंपन आवृत्ति तार तनाव के अनुसार बदलती है, जिसके परिणामस्वरूप संरचना में तनाव होता है, जिससे सिंक्रनाइज़ आवृत्ति बदलाव होता है।

फिर इस आवृत्ति को रीडिंग यूनिट या डेटा लॉगर द्वारा मापा जा सकता है और विश्लेषण के लिए इंजीनियरिंग डेटा में परिवर्तित किया जा सकता है।

सरल शब्दों में, एक कंपन तार तनाव गेज संरचनात्मक आंदोलन को एक आवृत्ति संकेत में बदल देता है जिसका उपयोग तनाव से संबंधित व्यवहार की निगरानी के लिए किया जा सकता है। यह प्रणाली उन इंजीनियरिंग परियोजनाओं के लिए आवश्यक हो जाती है जिनके लिए दीर्घकालिक, सटीक और भरोसेमंद तनाव माप की आवश्यकता होती है।

वाइब्रेटिंग वायर स्ट्रेन गेज कैसे काम करते हैं?

सिस्टम के कार्य सिद्धांत को पूरी तरह से समझने के लिए चरण-दर-चरण प्रदर्शन की आवश्यकता होती है।

1. संरचनात्मक विकृति होती है

एक पुल सदस्य, इस्पात समर्थन, ठोस सतह, सुरंग अस्तर, या टावर अनुभाग भार, तापमान परिवर्तन, जमीन की गति, कंपन, या अन्य संरचनात्मक प्रभावों का अनुभव करता है। सामग्री मापने योग्य तनाव दिखाती है क्योंकि छोटी-छोटी विकृतियाँ भी स्थायी परिवर्तन पैदा करती हैं।

2. सेंसर उस गतिविधि पर प्रतिक्रिया करता है

जब कंपन तार तनाव गेज संरचना पर स्थापित किया जाता है, तो यह मॉनिटर की गई सतह के विरूपण का अनुसरण करता है। यदि संरचना खिंचती है, तो सेंसर खिंचता है। यदि यह संपीड़ित होता है, तो सेंसर तदनुसार प्रतिक्रिया करता है।

3. तार तनाव परिवर्तन

गेज के अंदर, आंतरिक तार तनाव में है। जैसे ही संरचना ख़राब होती है, तार की यांत्रिक स्थिति बदल जाती है। इससे तार में तनाव का स्तर बदल जाता है।

4. कंपन आवृत्ति परिवर्तन

तार कंपन करने के लिए उत्तेजित होता है, और इसकी प्राकृतिक आवृत्ति मापी जाती है। क्योंकि आवृत्ति तार तनाव से संबंधित है, तनाव में किसी भी तनाव-प्रेरित परिवर्तन के परिणामस्वरूप आवृत्ति में परिवर्तन होता है।

5. फ़्रीक्वेंसी को मॉनिटरिंग डेटा में परिवर्तित किया जाता है

मापी गई आवृत्ति एक उपकरण या निगरानी प्रणाली द्वारा एकत्र की जाती है। फिर डेटा को तनाव मूल्यों में संसाधित किया जा सकता है और इंजीनियरों द्वारा रुझानों का निरीक्षण करने, संरचनात्मक प्रतिक्रिया का मूल्यांकन करने और असामान्य परिवर्तनों की पहचान करने के लिए उपयोग किया जा सकता है।

इस पद्धति का एक महत्वपूर्ण लाभ यह है कि आवृत्ति-आधारित माप क्षेत्र की निगरानी के लिए अत्यधिक उपयुक्त है, खासकर जहां लंबे केबल रन या जटिल साइट वातावरण शामिल हैं। बड़ी बुनियादी ढांचा परियोजनाओं के लिए, यह व्यावहारिक लाभ बहुत मूल्यवान हो सकता है।

सरफेस-माउंटेड वाइब्रेटिंग वायर स्ट्रेन गेज क्यों उपयोगी हैं?

सभी प्रोजेक्ट एम्बेडेड इंस्ट्रुमेंटेशन की अनुमति नहीं देते हैं। कई वास्तविक दुनिया के अनुप्रयोगों में, इंजीनियरों को निर्माण शुरू होने या पूरा होने के बाद मौजूदा संरचनाओं, पुनर्वासित संपत्तियों, या सुलभ संरचनात्मक सतहों की निगरानी करने की आवश्यकता होती है। इन स्थितियों में, सतह पर लगा वाइब्रेटिंग वायर स्ट्रेन गेज एक प्रभावी समाधान हो सकता है।

एक सतह मॉडल विशेष रूप से तब उपयोगी होता है जब लक्ष्य संरचनात्मक तत्वों जैसे स्टील के सदस्यों, कंक्रीट सतहों, समर्थन फ़्रेमों, टॉवर अनुभागों और अन्य खुले भागों के बाहरी हिस्से पर सीधे तनाव की निगरानी करना होता है। यह तैनाती में लचीलापन प्रदान करता है और नव निर्मित और पहले से ही संचालित संरचनाओं दोनों के लिए उपयुक्त हो सकता है।

यह सतह पर लगे कंपन तार तनाव गेज को विशेष रूप से प्रासंगिक बनाता है:

• संरचनात्मक स्थिति का आकलन
• पुनर्संरचना और मूल्यांकन को मजबूत करना
• रखरखाव संबंधी निगरानी
• निर्माण के बाद का अवलोकन
• सुलभ घटकों की दीर्घकालिक सुरक्षा निगरानी

इंजीनियरिंग खरीदारों के लिए, इसका मतलब एक व्यावहारिक सेंसर विकल्प है जो एम्बेडेड इंस्टॉलेशन की आवश्यकता के बिना परियोजना स्थितियों की एक विस्तृत श्रृंखला में फिट हो सकता है।

वाइब्रेटिंग वायर स्ट्रेन डेटा से इंजीनियर क्या सीख सकते हैं

एक स्ट्रेन गेज संख्याएँ उत्पन्न करने से कहीं अधिक कार्य करता है। इसका वास्तविक मूल्य इस बात में निहित है कि ये संख्याएँ संरचना के बारे में क्या बताती हैं।

वाइब्रेटिंग वायर स्ट्रेन मॉनिटरिंग से इंजीनियर बेहतर ढंग से समझ सकते हैं:

• संरचनात्मक सदस्य लोड पर कैसे प्रतिक्रिया करते हैं
• क्या वास्तविक व्यवहार डिज़ाइन अपेक्षाओं से मेल खाता है
• निर्माण चरणों के दौरान तनाव कैसे बदलता है
• क्या सुदृढीकरण या मरम्मत के उपाय इच्छानुसार कार्य कर रहे हैं
• तापमान, चक्रीय लोडिंग या निपटान समय के साथ संरचना को कैसे प्रभावित करता है
• क्या असामान्य रुझान विकासशील जोखिम का संकेत दे सकते हैं

कई परियोजनाओं में, तनाव निगरानी का सबसे बड़ा मूल्य एक रीडिंग नहीं है, बल्कि समय के साथ पैटर्न है। प्रवृत्ति विश्लेषण यह पहचानने में मदद करता है कि क्या कोई संरचना सामान्य रूप से व्यवहार कर रही है या क्या आगे निरीक्षण और इंजीनियरिंग कार्रवाई की आवश्यकता हो सकती है।

इस कारण से, कंपन करने वाले तार तनाव गेज को अक्सर दीर्घकालिक संरचनात्मक स्वास्थ्य निगरानी प्रणालियों में एकीकृत किया जाता है जहां विश्वसनीयता और निरंतरता आवश्यक होती है।

इंजीनियरिंग सुरक्षा निगरानी में विशिष्ट अनुप्रयोग

पुलों

इंजीनियर पुल परियोजनाओं में संरचनात्मक घटकों की निगरानी के लिए वाइब्रेटिंग वायर स्ट्रेन गेज का उपयोग करते हैं, जिसमें गर्डर्स, स्टील के सदस्य और डेक से संबंधित तत्व, साथ ही वे क्षेत्र शामिल हैं जो थकान क्षति के प्रति संवेदनशील हैं। उपकरण इंजीनियरों को यह आकलन करने में सक्षम बनाते हैं कि वाहन की आवाजाही के दौरान होने वाले भार और पर्यावरणीय प्रभावों पर संरचना कैसे प्रतिक्रिया करती है।

बांधों

तनाव डेटा बांध सुरक्षा की निगरानी के लिए महत्वपूर्ण जानकारी प्रदान करता है क्योंकि यह इंजीनियरों को यह अध्ययन करने में सक्षम बनाता है कि संरचनाएं पानी के दबाव और तापमान भिन्नता और विस्तारित परिचालन स्थितियों पर कैसे प्रतिक्रिया करती हैं। यह प्रक्रिया प्रदर्शन मूल्यांकन और सुरक्षा नियंत्रण प्रक्रियाओं दोनों में महत्वपूर्ण भूमिका निभाती है।

ढलान और बनाए रखने वाली संरचनाएं

इंजीनियर यह अध्ययन करने के लिए तनाव निगरानी उपकरण का उपयोग करते हैं कि ढलान स्थिरीकरण प्रणाली और बनाए रखने वाली संरचनाएं मिट्टी के दबाव, समर्थन भार और आंदोलन बलों पर कैसे प्रतिक्रिया करती हैं।

इमारतें और ऊँची-ऊँची इमारतें

स्ट्रक्चरल इंजीनियर तनाव वितरण और भार स्थानांतरण को मापने और मजबूत करने वाली तकनीकों का मूल्यांकन करने के लिए इमारतों और टावरों और प्रबलित संरचनात्मक प्रणालियों में कंपन तार तनाव गेज का उपयोग करते हैं।

सुरंगें और भूमिगत इंजीनियरिंग

सुरंगों और भूमिगत निर्माण स्थलों पर स्थापित सेंसर इंजीनियरों को यह मापने में सक्षम बनाते हैं कि विभिन्न निर्माण चरणों के दौरान सुरंग अस्तर प्रणाली, समर्थन संरचनाएं और निर्माण गतिविधियां कैसे प्रदर्शन करती हैं। यह प्रणाली विशेष रूप से तब उपयोगी साबित होती है जब निरंतर तनाव निगरानी की आवश्यकता होती है।

पवन टावर्स

पवन टावर संरचनाएं बार-बार गतिशील लोडिंग के अधीन हैं। तनाव की निगरानी से इंजीनियरों को समय के साथ परिचालन तनाव व्यवहार, थकान प्रतिक्रिया और संरचनात्मक प्रदर्शन को समझने में मदद मिलती है।

सड़क मार्ग और परिवहन अवसंरचना

परिवहन से संबंधित इंजीनियरिंग में, बार-बार लोडिंग प्रभाव और दीर्घकालिक संरचनात्मक प्रतिक्रिया का आकलन करने के लिए तत्वों और बुनियादी ढांचे के घटकों का समर्थन करने के लिए स्ट्रेन गेज को लागू किया जा सकता है।

किंगमाच परियोजना- शंघाई-सूज़ौ-नान्चॉन्ग यांग्त्ज़ी नदी पुल

वाइब्रेटिंग वायर स्ट्रेन गेज का चयन करने से पहले क्या विचार करें

स्ट्रेन गेज का चयन हमेशा वास्तविक निगरानी उद्देश्य और साइट की स्थिति पर आधारित होना चाहिए। खरीदने से पहले, परियोजना टीमों को कई महत्वपूर्ण प्रश्नों पर विचार करना चाहिए:

• गेज किस सामग्री पर लगाया जाएगा?
• क्या संरचना नई है, विद्यमान है, या सुदृढ़ की जा रही है?
• क्या निगरानी अल्पकालिक, आवधिक या निरंतर है?
• क्या सेंसर बाहर या आर्द्र वातावरण में काम करेगा?
• क्या प्रोजेक्ट को स्वचालित डेटा अधिग्रहण की आवश्यकता है?
• केबल रूटिंग और ट्रांसमिशन दूरी कितनी महत्वपूर्ण हैं?
• मौसम, कंपन, या साइट की गड़बड़ी के विरुद्ध किस स्तर की सुरक्षा की आवश्यकता है?

एक सेंसर कागज पर तकनीकी रूप से उपयुक्त दिखाई दे सकता है, लेकिन यदि यह स्थापना विधि, पर्यावरणीय स्थिति या निगरानी प्रणाली से मेल नहीं खाता है, तो परियोजना का प्रदर्शन प्रभावित हो सकता है। यही कारण है कि कई खरीदार उन आपूर्तिकर्ताओं के साथ काम करना पसंद करते हैं जो केवल उत्पाद सूची ही नहीं, बल्कि एप्लिकेशन-आधारित सहायता भी प्रदान कर सकते हैं।

संरचनात्मक सतह तनाव की निगरानी के लिए एक व्यावहारिक समाधान

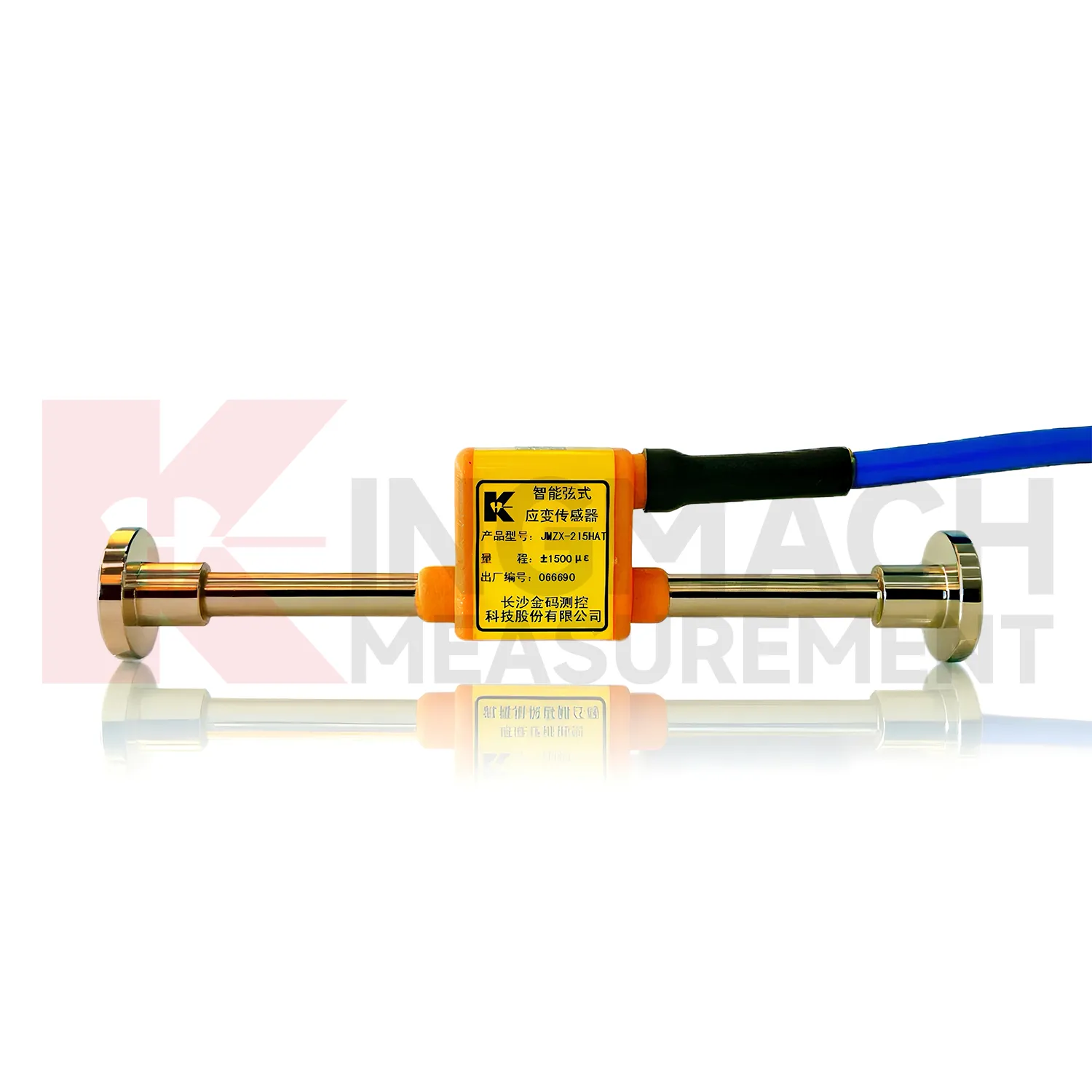

संरचनात्मक सतहों पर भरोसेमंद तनाव निगरानी की आवश्यकता वाली परियोजनाओं के लिए, हमारा स्मार्ट वाइब्रेटिंग वायर स्ट्रेन गेज, सतह मॉडल एक व्यावहारिक विकल्प है।

इंजीनियरिंग सुरक्षा निगरानी अनुप्रयोगों के लिए डिज़ाइन किया गया यह उत्पाद फ़ील्ड परिनियोजन के लिए उपयुक्त है जहां दीर्घकालिक डेटा स्थिरता और सतह स्थापना महत्वपूर्ण है। इसे पुलों, बांधों, सुरंगों, ढलानों, इमारतों, पवन टावरों, भूमिगत कार्यों और परिवहन संरचनाओं सहित बुनियादी ढांचे और निर्माण परियोजनाओं की एक विस्तृत श्रृंखला में लागू किया जा सकता है।

इसका मूल्य सतह पर लगे कॉन्फ़िगरेशन की व्यावहारिकता के साथ वाइब्रेटिंग वायर सेंसिंग तकनीक के फायदों के संयोजन में निहित है, जो इसे सुलभ संरचनात्मक तत्वों और परियोजना-आधारित निगरानी प्रणालियों के लिए एक मजबूत विकल्प बनाता है।

आप यहां उत्पाद का पता लगा सकते हैं: स्मार्ट वाइब्रेटिंग वायर स्ट्रेन गेज

इंजीनियरिंग सुरक्षा निगरानी अनुप्रयोगों की सेवा देने वाले एक निर्यात-उन्मुख आपूर्तिकर्ता के रूप में, हम समझते हैं कि अंतरराष्ट्रीय खरीदारों को अक्सर अकेले सेंसर से अधिक की आवश्यकता होती है। उन्हें प्रतिक्रियाशील संचार, उपयुक्त उत्पाद मिलान और परियोजना-आधारित खरीद के लिए समर्थन की आवश्यकता है। चाहे आप एक ठेकेदार हों, मॉनिटरिंग इंटीग्रेटर हों, वितरक हों, या परामर्श टीम हों, हम आपको उपयुक्त स्ट्रेन मॉनिटरिंग समाधान खोजने में मदद करने के लिए तैयार हैं।

निष्कर्ष

वाइब्रेटिंग वायर स्ट्रेन गेज आधुनिक इंजीनियरिंग सुरक्षा निगरानी के लिए महत्वपूर्ण उपकरण के रूप में कार्य करते हैं क्योंकि वे छोटी संरचनात्मक गतिविधियों को आवश्यक निगरानी जानकारी में परिवर्तित करते हैं। सिस्टम तार के तनाव में उतार-चढ़ाव होने पर होने वाले आवृत्ति परिवर्तनों का पता लगाकर संचालित होता है, और यह विधि विस्तारित आउटडोर अनुप्रयोगों के लिए व्यावहारिक लाभ प्रदान करती है।

इंजीनियर संरचनात्मक व्यवहार की निगरानी करने और पुलों, बांधों और ढलानों, इमारतों और सुरंगों, पवन टावरों और भूमिगत सुविधाओं और रोडबेड बुनियादी ढांचे प्रणालियों में लोड प्रतिक्रिया और प्रदर्शन परिवर्तनों को ट्रैक करने के लिए सतह पर लगे कंपन तार तनाव गेज का उपयोग कर सकते हैं।

जब हम निर्यात आपूर्ति सेवाएं प्रदान करते हैं तो हमारी टीम आपके आगामी प्रोजेक्ट के लिए एक भरोसेमंद स्ट्रेन मॉनिटरिंग सेंसर चुनने में आपकी मदद करेगी। आपके द्वारा हमें अपना प्रोजेक्ट प्रकार, संरचना सामग्री और निगरानी आवश्यकताएं प्रदान करने के बाद हम आपकी आवश्यकताओं के लिए सर्वोत्तम समाधान की अनुशंसा करेंगे।

अक्सर पूछे जाने वाले प्रश्न

1. वाइब्रेटिंग वायर स्ट्रेन गेज का उपयोग किसके लिए किया जाता है?

इंजीनियरिंग परियोजनाओं में संरचनात्मक तनाव को मापने के लिए एक कंपन तार तनाव गेज का उपयोग किया जाता है। इसे आमतौर पर पुलों, बांधों, सुरंगों, इमारतों, ढलानों, पवन टावरों, भूमिगत कार्यों और अन्य बुनियादी ढांचे की निगरानी प्रणालियों में लागू किया जाता है।

2. कंपन करने वाला तार स्ट्रेन गेज कैसे काम करता है?

यह आंतरिक तनावग्रस्त तार की कंपन आवृत्ति में परिवर्तन को मापकर काम करता है। जब मॉनिटर की गई संरचना विकृत हो जाती है, तो तार का तनाव बदल जाता है, जिससे कंपन आवृत्ति बदल जाती है। फिर इस आवृत्ति को तनाव-संबंधित डेटा में परिवर्तित किया जाता है।

3. कंपन करने वाले तार तनाव गेज दीर्घकालिक निगरानी के लिए उपयुक्त क्यों हैं?

इन्हें दीर्घकालिक निगरानी के लिए व्यापक रूप से उपयोग किया जाता है क्योंकि कंपन तार तकनीक बाहरी, आर्द्र और तापमान-परिवर्तनीय साइटों जैसे कठोर सिविल इंजीनियरिंग वातावरण के लिए स्थिर प्रदर्शन, अच्छी दोहराव और उपयुक्तता प्रदान करती है।

4. सतह पर लगे कंपन तार स्ट्रेन गेज का क्या फायदा है?

सतह पर स्थापित मॉडल मौजूदा संरचनाओं, रेट्रोफिट परियोजनाओं और सुलभ संरचनात्मक भागों के लिए उपयोगी है जहां एम्बेडेड स्थापना संभव नहीं है या आवश्यक नहीं है। यह क्षेत्र की निगरानी के लिए लचीली तैनाती प्रदान करता है।

5. मैं अपने प्रोजेक्ट के लिए सही वाइब्रेटिंग वायर स्ट्रेन गेज का चयन कैसे करूँ?

आपको संरचना सामग्री, स्थापना स्थान, निगरानी अवधि, पर्यावरणीय स्थिति, केबल रूटिंग और सेंसर स्वचालित निगरानी प्रणाली से कनेक्ट होगा या नहीं, इस पर विचार करना चाहिए। एक अनुभवी आपूर्तिकर्ता के साथ काम करने से यह सुनिश्चित करने में मदद मिल सकती है कि उत्पाद आपकी वास्तविक परियोजना आवश्यकताओं से मेल खाता है।
